Mercury F 100 ELPT EFI CT [43/128] Идентификация компонентов
![Mercury F 100 EXLPT EFI [43/128] Идентификация компонентов](/views2/1845383/page43/bg2b.png)

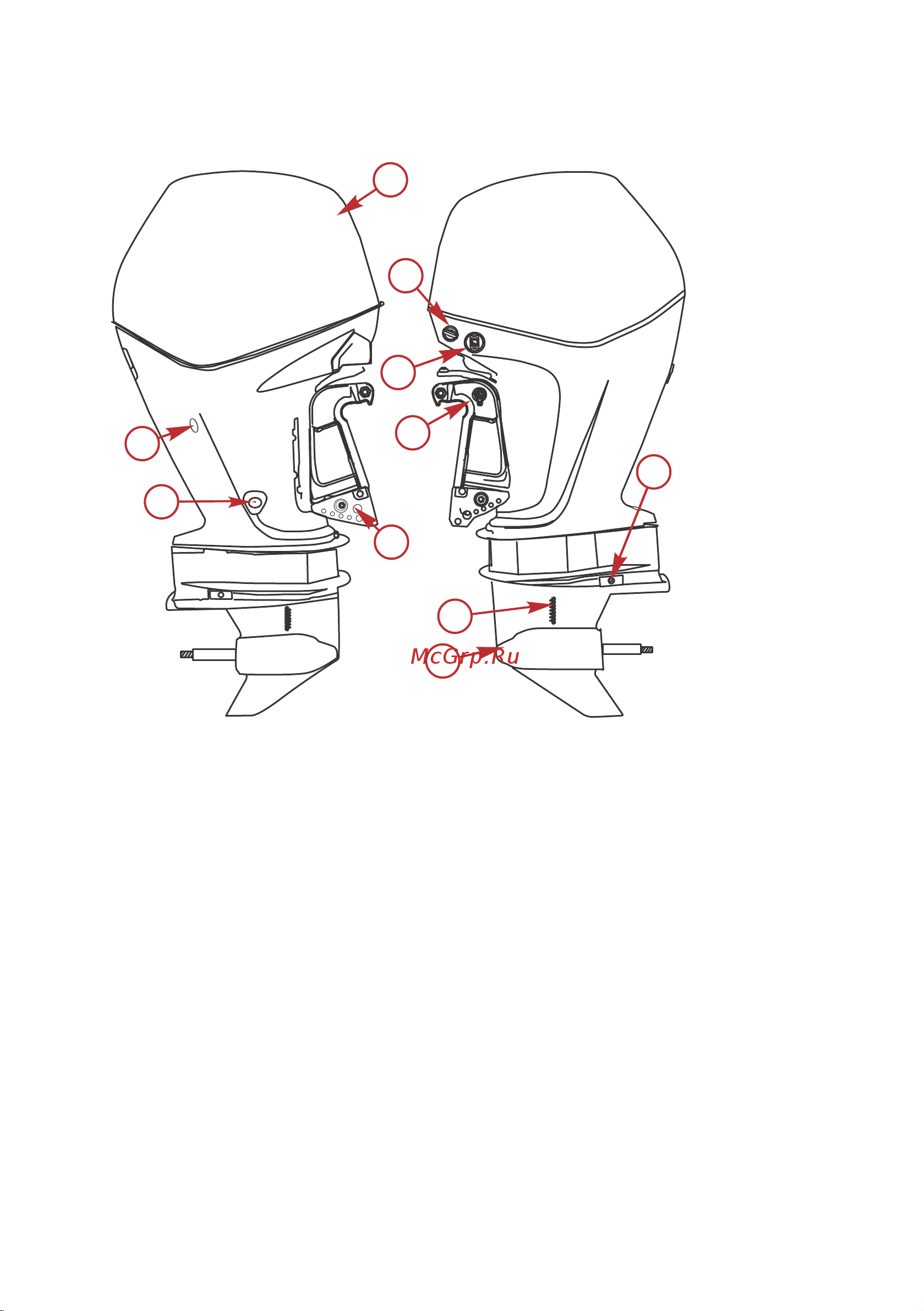

Идентификация компонентов
a - Верхняя крышка
b - Промывка двигателя
c - Вспомогательный переключатель наклона
d - Ручка кронштейна наклона
e - Анод
f - Входные отверстия заборника охлаждающей воды
g - Коробка передач
h - Слив масла двигателя
i - Индикаторное отверстие водяного насоса
j - Ручное освобождение системы усилителя дифферента
a
b
c
d
e
f
g
h
i
54205
j
ОБЩИЕ СВЕДЕНИЯ
rus 33
