Tohatsu MFS 20 E EPS [14/79] 2 только тип электрического стартера
![Tohatsu MFS 20 E EPS [14/79] 2 только тип электрического стартера](/views2/1845501/page14/bge.png)
15
1
2
3
4
5
6
7
8
9
10
11
12
13

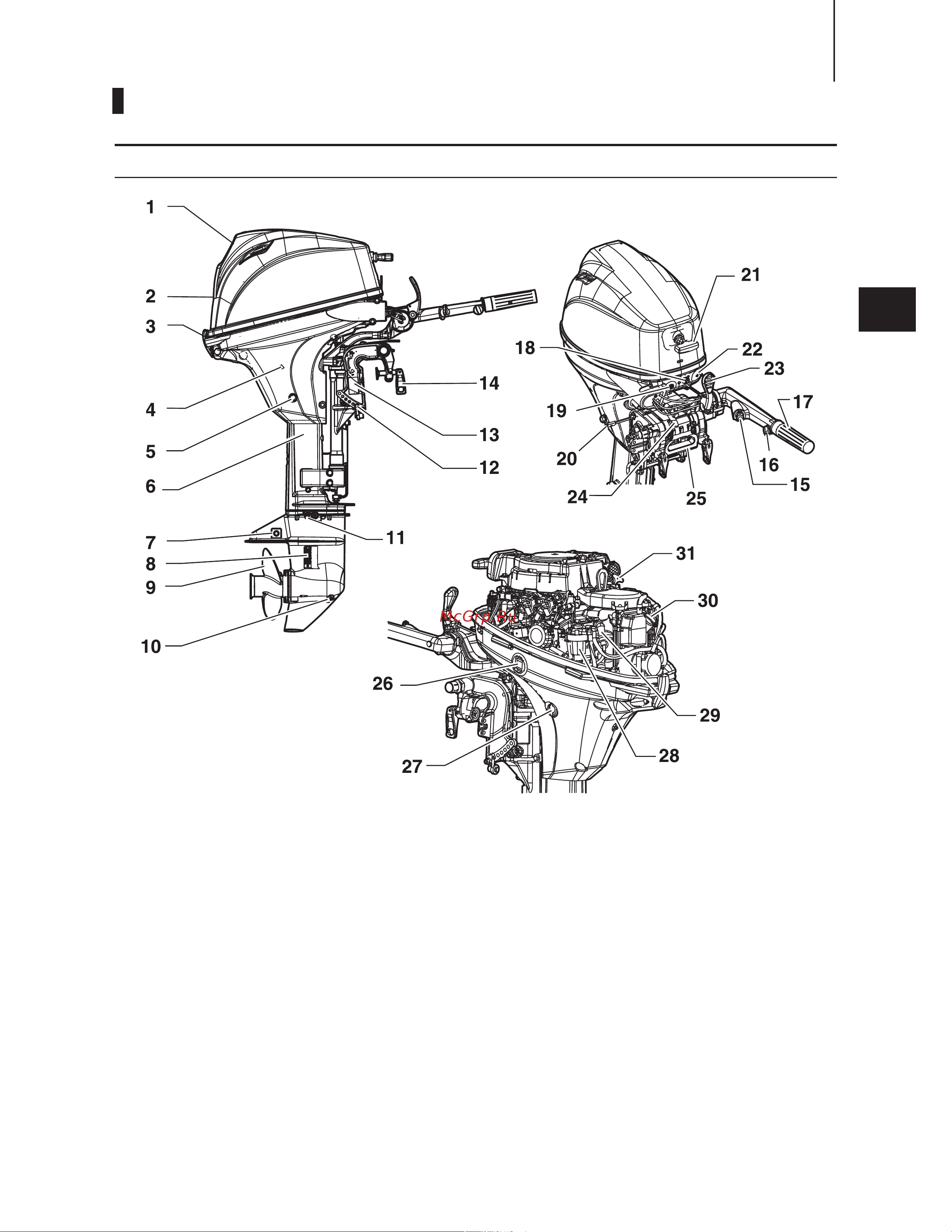

НАИМЕНОВАНИЕ ДЕТАЛЕЙ
MF, EF, EP, EFT, EPT
1.
Захват мотора
2. Верхняя часть кожуха
3. Нижняя часть кожуха
4. Контрольное отверстие
охлаждающей жидкости
5. Винт слива масла
6. Кожух приводного вала
7. Анод
8. Впуск воды
9. Гребной винт
10. Масляная пробка (нижняя)
(заполнение)
11. Масляная пробка (верхняя)
(уровень)
12. Шток толкателя
13. Зажимной кронштейн
14. Затяжной винт
15. Выключатель останова*
1
16. Ходовой винт скольжения (газа)*
1
17. Ручка газа*
1
18. Предупредительная лампа
19. Пусковой переключатель*
2
20. Рычаг фиксатора реверса
21. Ручка стартера
22. Топливный коннектор
23. Рычаг переключения передач*
1
24. Рычаг жесткости управления
25. Ручка для переноски
26. Выключатель гидроподъема
(Только тип EPT)
27. Крышка соединителя
для промывки
28. Топливный фильтр
29. Свеча зажигания
30. Крышка маслозаливной
горловины
31. Масломерный щуп
*1: Только тип румпеля.
*2: Только тип электрического
стартера.
