Tohatsu MFS 20 E EPS [21/79] Установка устройства дистанционного управления
![Tohatsu MFS 20 E EPS [21/79] Установка устройства дистанционного управления](/views2/1845501/page21/bg15.png)
22
1
2
3
4
5
6
7
8
9
10
11
12
13

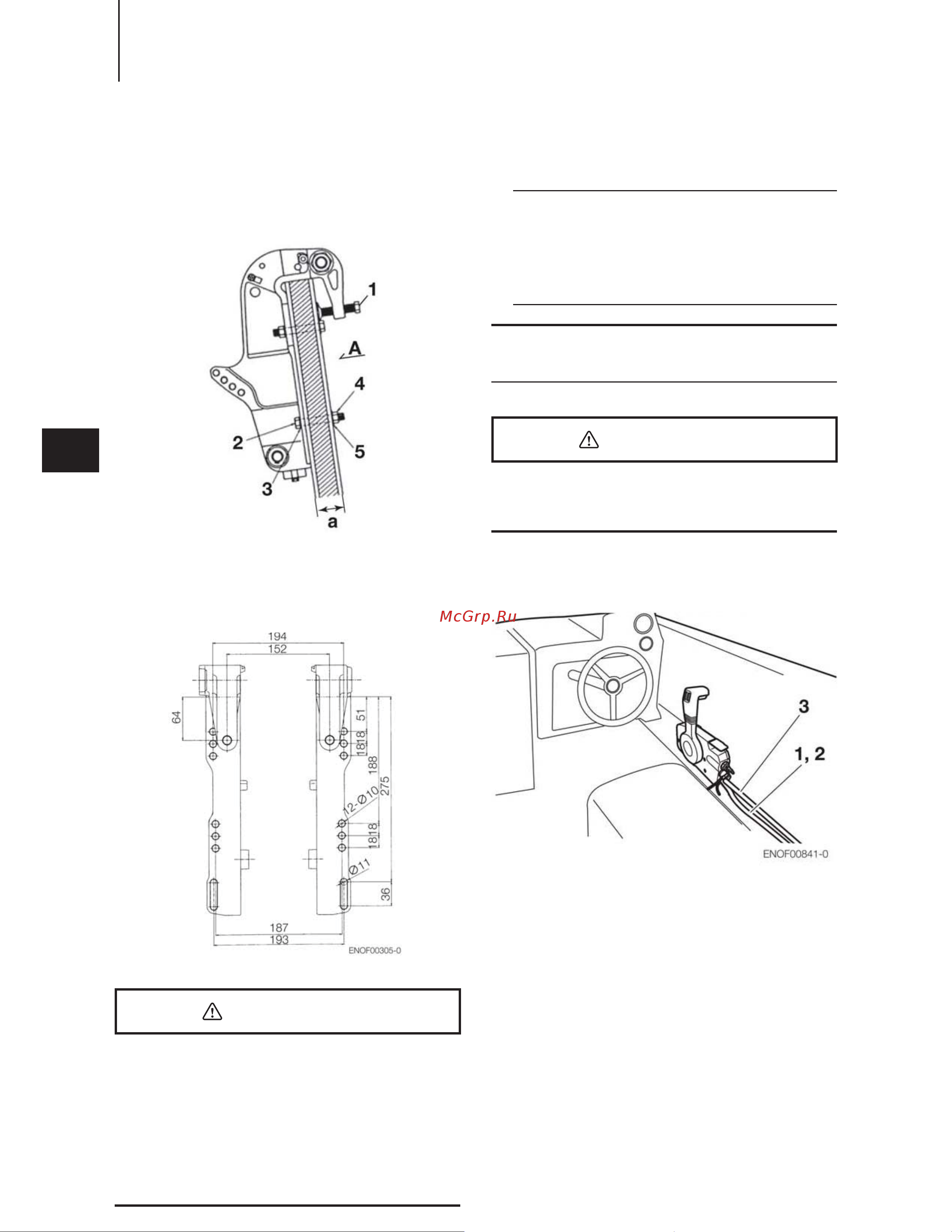

УСТАНОВКА
Тип PT
1. Для крепления подвесного лодочного мотора
к лодке используйте болты для фиксации
кронштейнов подвесного лодочного мотора на
транце лодки.
1. Болт (8х85)
2. Шайба (маленький диаметр)
3. Гайка
4. Шайба (большой диаметр)
а. прибл. 30–63 мм
Вид А
ОСТОРОЖНО
● Установочные винты должны быть установ-
лены так, чтобы головка болта была на вну-
тренней поверхности транца. Установочные
винты, вкрученные винтовым концом к вну-
тренней поверхности транца, могут стать
причиной травм.
● Затяните болты с достаточным моментом,
иначе подвесной лодочный мотор может
упасть.
Примечания
1. Нанесите герметик, такой как силикон, между
болтами и отверстиями транца перед затяжкой
болтов.
2. Убедитесь в том, что установочный винт затянут
с указанным моментом (30 Н-м (3,0 кгф-м)13 фунт
силы-фут)
2. Установка устройства
дистанционного управления
ОСТОРОЖНО
Не укладывайте кабели дистанционного управ-
ления диаметром 406 мм и менее. Иначе это по-
влияет на прочность кабеля.
Местонахождение пульта дистанционного
управления
1. Трос переключения реверса
2. Трос газа
3. Жгут проводов B
