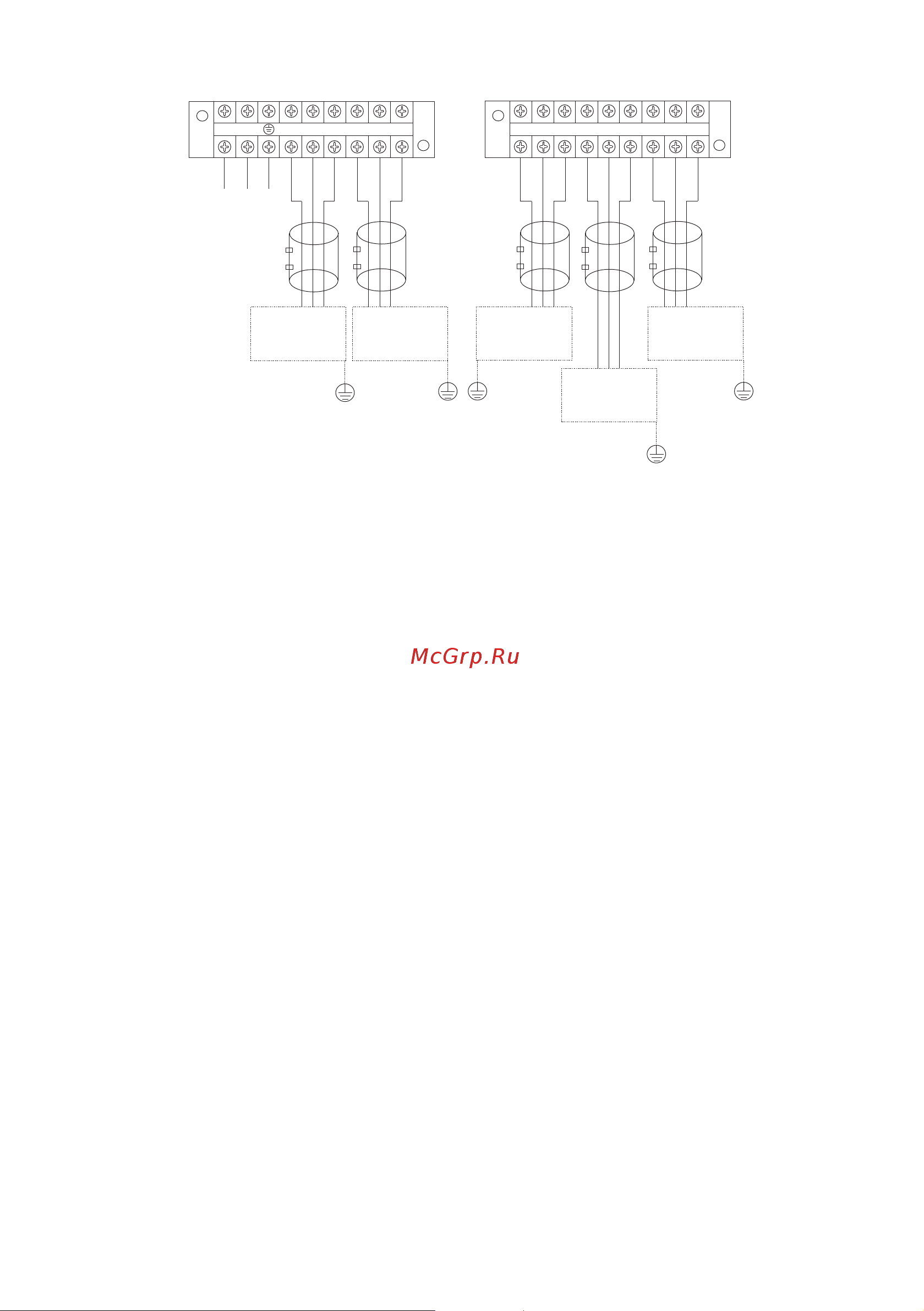

Подключение пяти внутренних блоков
L
N
L(A) N(A) S(A) L(B) N(B) S(B)
Питание
220 В/50 Гц
Внутренний
блок
А
Внутренний
блок
B
Внутренний
блок
С
L(D) N(D) S(D) L(E) N(E) S(E)
Внутренний
блок
D
Внутренний
блок
E
L(C) N(C) S(C)
После подключения еще раз проверьте следующие моменты:
• Оборудование имеет выделенную линию электропитания и на автомат токовой защиты не
подключены другие устройства. Подключения сделаны так, как показано на схемах.
• Все контакты надежны, винты подтянуты. Подтяните все резьбовые соединения так как они
могли ослабнуть при транспортировке. Удалите все посторонние предметы и дополнитель-
ные крепления, использовавшиеся при транспортировке.
• Электропитание соответствует спецификации данного оборудования.
• Мощность линии электропитания соответствует потребляемой мощности кондиционера.
• Предусмотрите, чтобы при пуске оборудования питание электросети не давало просадку,
и оставалось в пределах 90% от указанного в спецификации оборудования.
• Сечение кабеля соответствует спецификации оборудования.
• При использовании оборудования в сырых и влажных помещениях всегда устанавливайте
УЗО. Не используйте оборудование при высокой влажности, это может вызвать удар элек-
трическим током и повреждение оборудования!
