Lessar LS-MHE09BOA2 [44/124] Очистка жалюзи
![Lessar LS-MHE09BOA2 [44/124] Очистка жалюзи](/views2/1845707/page44/bg2c.png)
44

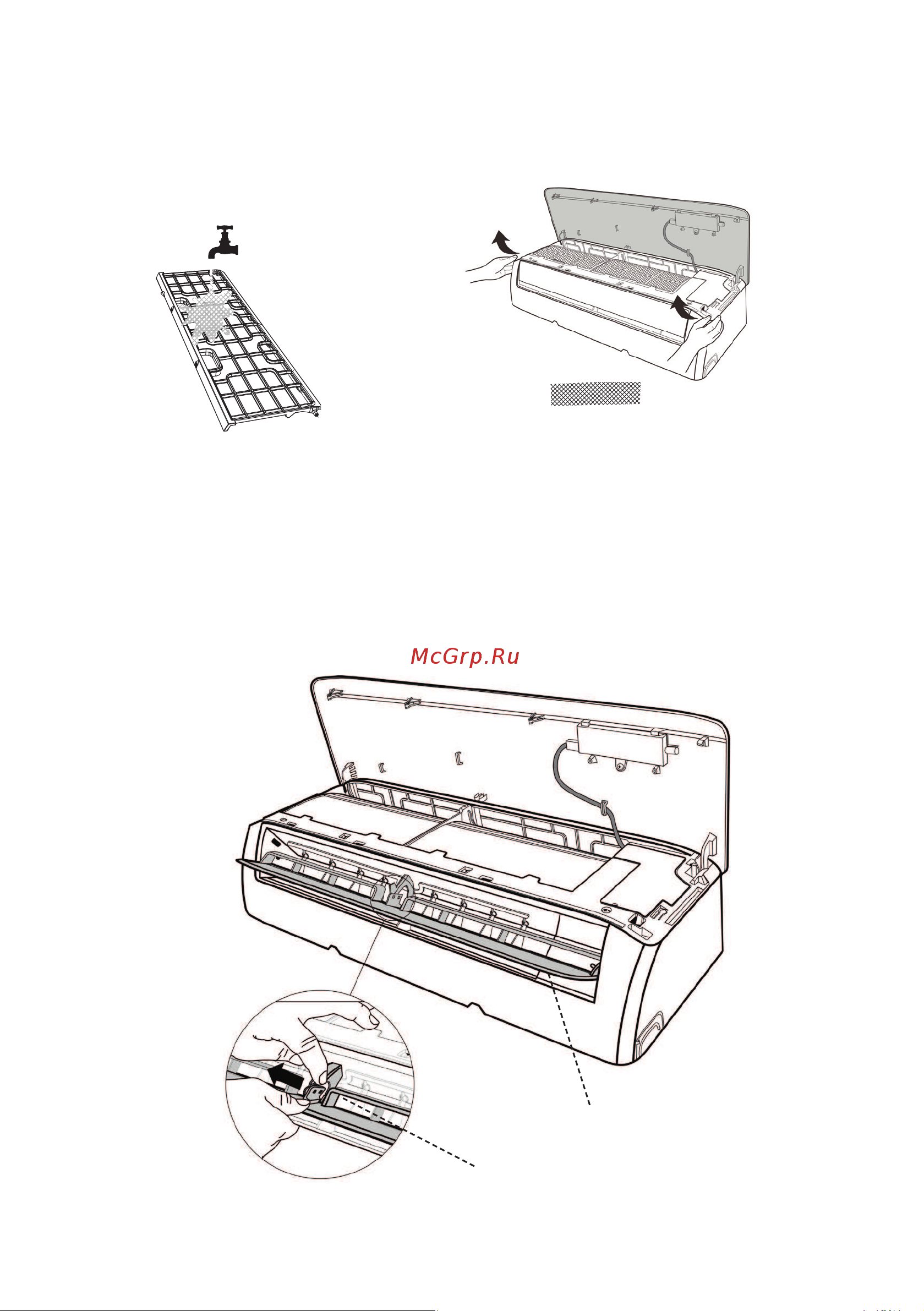

Очистите поверхность фильтров. Воспользуйтесь пылесосом или положите фильтр под струю
холодной воды. Не пользуйтесь моющими средствами для мойки фильтров, пользуйтесь толь-
ко холодной водой.
Встряхните фильтр после мойки, чтобы убрать лишнюю воду. Не устанавливайте мокрый
фильтр на место до тех пор, пока он не высохнет.
Дополнительный фильтр
(опция)
Установите дополнительные фильтры на свои места.
Установите большие фильтры на место. Аккуратно вставьте фильтр в пазы, и двигайте его.
Не применяйте излишнюю физическую силу при установке, вы можете порвать фильтр.
Очистка жалюзи
Снимите жалюзи с внутреннего блока, для этого сдвиньте блокировку крепежа жалюзи и ак-
куратно снимите их с направляющих слева и справа. Жалюзи могут немного изгибаться без
потери формы.
Вымойте жалюзи в воде или мыльном растворе, температура воды не должна превышать +40 °С.
Горизонтальные жалюзи
Крючок
