111
Наружные блоки

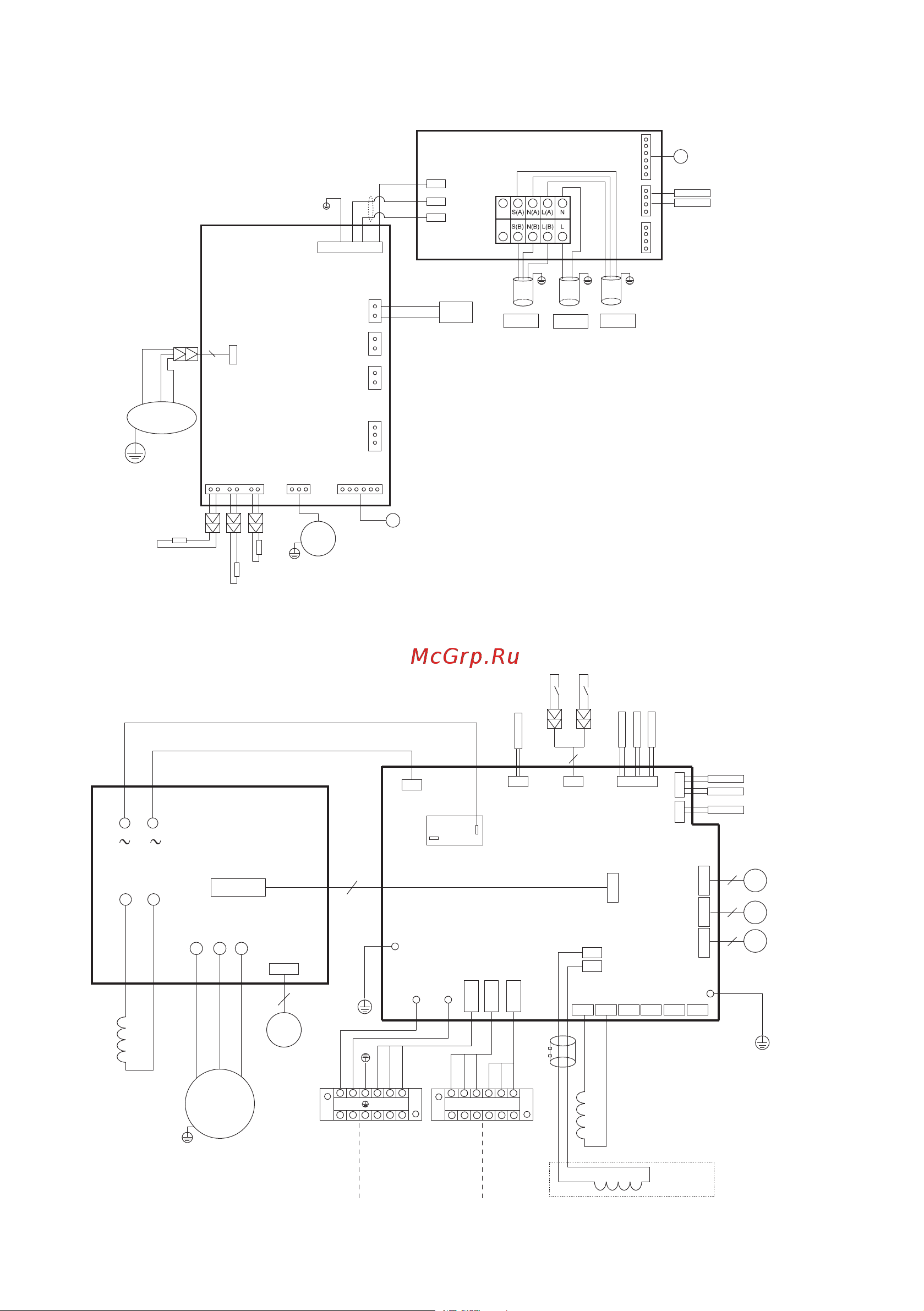

LU-2HE14FOE2, LU-2HE18FME2
3
U
V W
CN 2
CN1-3
CN1-1
CN1-2
CN50
Компрессор
синий
красный
черный
CN1A
черный
синий
коричневый
4-ходовой
клапан
CN60CN17CN15CN25
датчик температуры
воздуха
датчик температуры
теплообменника
датчик
температуры
нагнетания
CN21 CN7
CN31
VALVE-B
EXV-клапан В
DC-вентилятор
S
N
L
датчик темп.
трубопровода
А
В
testport
CN7 CN3
CN4
VALVE-A
EXV-клапан A
A В220 В
к внутреннему
блоку А
к внутреннему
блоку В
питание
220 В ~ 50 Гц
LU-3HE21FME2, LU-3HE27FME2
4
3
6
L(A)
S(A)
N(A)
L(B)
S(B)
N(B)
L(C)
N(C)
S(C)
5
IPM
интеллектуальный
силовой модуль
CN1
CN2 CN3
дроссель1
синий
синий
Компрессор
U(R)
V(S)
W(C)
U V W
синий
красный
черный
CN14
DC-вентилятор
CN5CN4
красный (коричневый)
синий
CN29
CN21
ОСНОВНАЯ ПЛАТА УПРАВЛЕНИЯ
RY2
L-OUT
ON(4)
COM(3)
датчик температуры
компрессора
CN12
реле
низкого давления
реле
высокого давления
датчик температуры
трубопровода
А В С
CN14 CN15
CN17CN7
датчик температуры
воздуха T4
датчик температуры
теплообменника T3
датчик температуры
нагнетания
6
6
EXV-клапан C
EXV-клапан В
EXV-клапан А
VALVE-C
CN22
VALVE-B
CN19
VALVE-A
CN18
P-2
P-1
L-IN
CN3
N-IN
CN4
S-A S-B S-C
WHITE
WHITE
CN25
CN23
CN20
P1
P2
4-WAY HEAT1 HEAT2
CN1
CN2
CN6
CN5
CN8
CN9
4-ходовой
клапан
дроссель2
R05094A
ПИТАНИЕ
220 В ~ 50 Гц
L N
к внутреннему
блоку А
к внутреннему
блоку В
к внутреннему
блоку C
красный
черный
черный
синий
кор.
