96

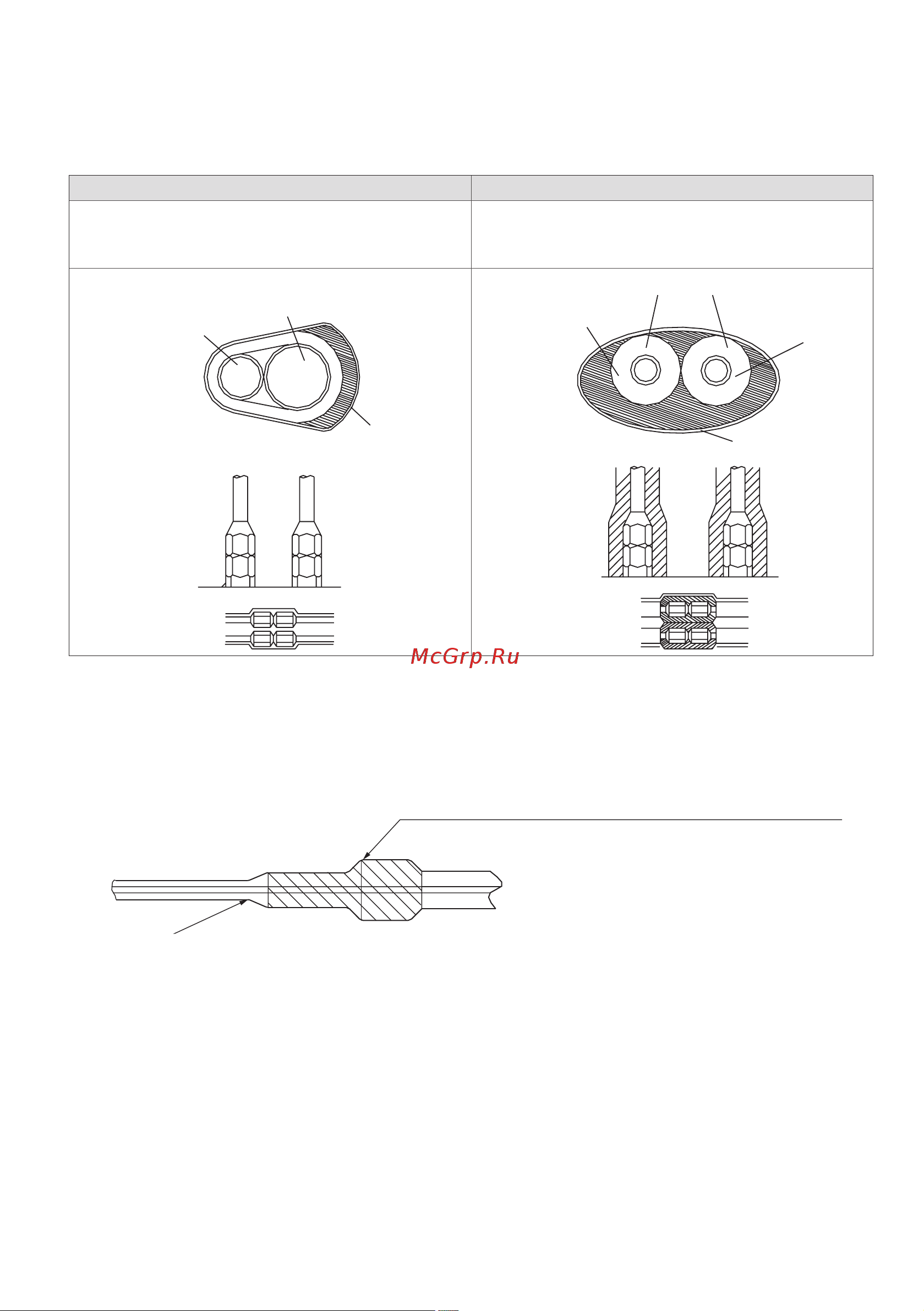

Изоляция фреонопровода
Изолируйте трубы перед прокладкой трубопровода, кроме участков соединений и разветвлений.
После проверки герметичности соединений давлением все участки фреонопровода должны
быть теплоизолированы.
Неправильно Правильно
Трубы линий газа и жидкости должны быть
теплоизолированы друг от друга и не могут
быть теплоизолированы вместе
Изоляция фреонопровода моделей
«тепло–холод»
Тр
убопровод
жидкостной
Трубопровод
газовый
Монтажны
й
скотч
Трубопровод
жидкостной
Тр
убопровод
газовый
Теплоизоляция
Монтажный
скотч
Изоляция мест соединений труб
После проверки герметичности системы надежно теплоизолируйте все участки трубопровода.
Убедитесь, что изоляция не имеет неплотностей, щелей, зазоров. Неплотность термоизоля-
ции может привести к образованию конденсата.
Теплоизоляция
Слои изоляции должны заходить друг на друга
Место стыка должно быть заизолировано полностью
Теплоизоляцию закрепите монтажным скотчем.
Изоляция трубопровода отвода конденсата
Весь трубопровод отвода конденсата необходимо изолировать, иначе на внешней поверхно-
сти трубы может образовываться конденсат.
