Установка дополнительного воздуховода для свежего воздуха
Подключение воздуховода для свежего воздуха возможно к любой кассете LS-MHExxBОA2.
Перед подключением приобретите или изготовьте самостоятельно фланец для подключения
воздуховода.

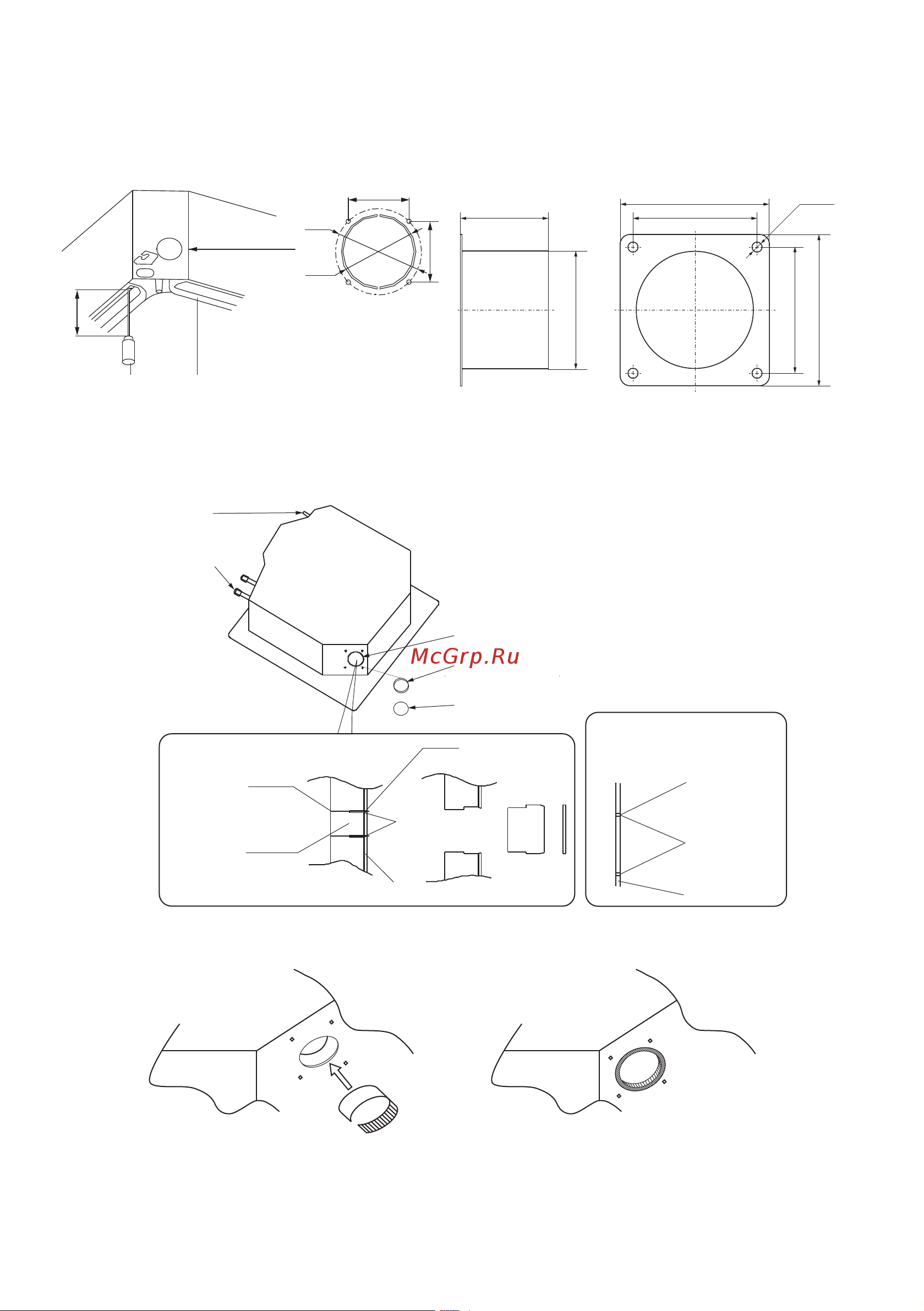

1 2
100
Отверстие для
подачи свежего
воздуха (∅65 мм)
106
∅75
∅65
106
57
∅75
96
80
96
80
4×∅6
Размеры: мм
1. Удалите заглушку, прикрывающую отверстие на внутреннем блоке, с помощью кусачек или
ножа.
Дренажный
трубопровод
Отверстие
Изоляционный
материал
Заглушка
Изоляция
Шов
Заглушка
Удалить
кусачками или
надрезать
ножом
Удалить
кусачками
Фреоновый
трубопровод
Изоляционного
материала нет.
Удалите только щиток
Шов
Удалить
кусачками
Заглушка
2. Установите на корпус (приклейте) изоляционный материал.
