35

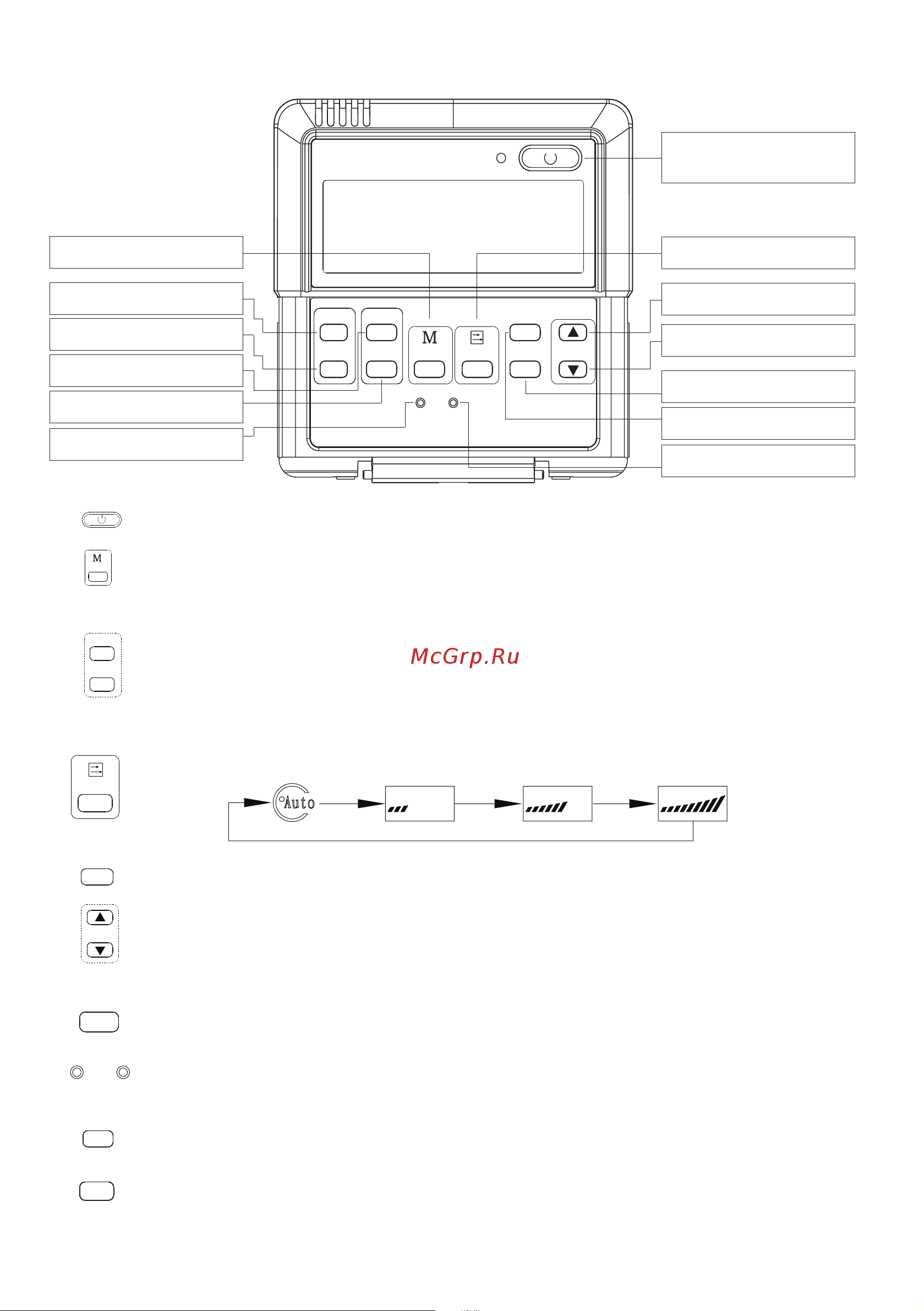

Кнопки пульта управления
кнопка
включения/выключения
скорость
вентилятора
увеличить
значение температуры
уменьшить
значение температуры
включение/выключение
работы жалюзи
экономичный
режим работы
включение/выключение
блокировки пульта
изменение
режимов работы
включение
таймера
выключение
таймера
кнопка функции
„Follow Me”
дополнительный
подогрев (опция)
сброс всех
настроек пульта
TIMER
ON
TIMER
OFF
FOLLOW
ME
AUXIL
HEATER
MODE
RESET
LOCK
FAN SPEED
ECO
SWING
TEMP
Кнопка включения/отключения кондиционера. Нажмите эту кнопку для включения
оборудования
MODE
Кнопка переключения режимов работы кондиционера. Нажмите эту кнопку, чтобы
переключить режим работы кондиционера.
TIMER ON
TIMER OFF
Кнопки включения/выключения кондиционера по таймеру.
Нажмите кнопку [TIMER ON], чтобы выставить требуемое время для включения
кондиционера. Каждое нажатие кнопки изменяет время на 30 минут. После 10 часов время
будет изменяться на один час.
Нажмите кнопку [TIMER OFF], чтобы выставить требуемое время для выключения
кондиционера. Каждое нажатие кнопки изменяет время на 30 минут. После 10 часов время
будет изменяться на один час.
FAN SPEED
Кнопка переключения скорости работы вентилятора. Нажмите на эту кнопку для изменения
скорости работы вентилятора. Скорость работы изменяется по следующему алгоритму:
ECONOMICAL
Кнопка переключения экономичных режимов работы. Нажатие на эту кнопку приведет
к включению режима «сон» в кондиционере.
TEMP
Кнопки переключений значения температуры. Нажатие кнопки приводит к изменению
настройки температуры на один градус.
SWING
Кнопка включения/выключения работы жалюзи. Нажмите эту кнопку для включения
жалюзи, и жалюзи будут работать в автоматическом режиме. Повторное нажатие приведет
к отключению автоматической работы, и жалюзи останутся в том положении, в каком они
были при нажатии кнопки.
REPLACE LOCK
RESET
Клавиши сброса настроек, блокировки, и переключения пульта на режимы
«только холод» / «холод и тепло». Нажмите на них спичкой или подобным предметом
для активации функции.
FOLLOW
ME
Клавиша включения/отключения функции «Follow Me». При включении внутренний блок
начинает работу по данным датчика, встроенного в пульт управления.
AUXIL
HEATER
Клавиша включения/отключения дополнительного электрического обогрева (опция). Если
обогрев не установлен на оборудовании, то реакции на нажатие клавиши не произойдет.
