H2000+
Универсальный контроллер для сложных систем отопления ZONT H2000+. Техническая документация.
10. Управление выходами
При необходимости управления работой выхода, незадействованного логикой работы системы
отопления, можно настроить работу этого выхода по разным событиям. Например, включать
исполнительное устройство на заданное время или включать его по назначенному расписанию.
Для этого на вкладке “Настройки” предназначен раздел “Действия с выходами”.
10.1 Действия с выходами

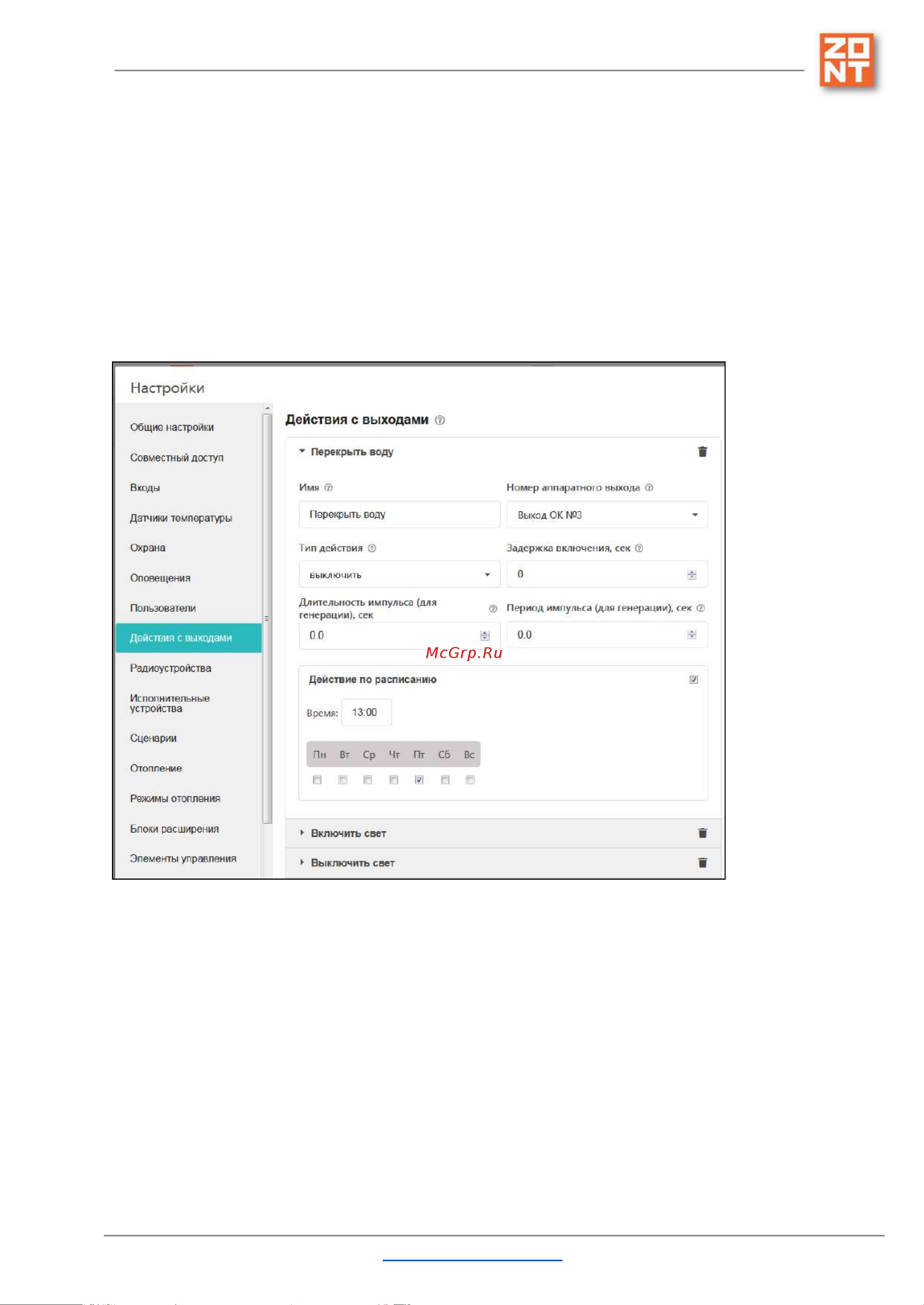

На вкладке “Настройки” - “Действия с выходами” можно настроить управление выходом.
Управление возможно настроить командами:
● по событию;
● по расписанию;
● по прямой команде пользователя.
Выход можно:
● включить;
● выключить;
● включить на заданное время.
ML.TD.ZH2000PL.001.02 Вернуться в содержание Страница 103 из 155
