H2000+
Универсальный контроллер для сложных систем отопления ZONT H2000+. Техническая документация.

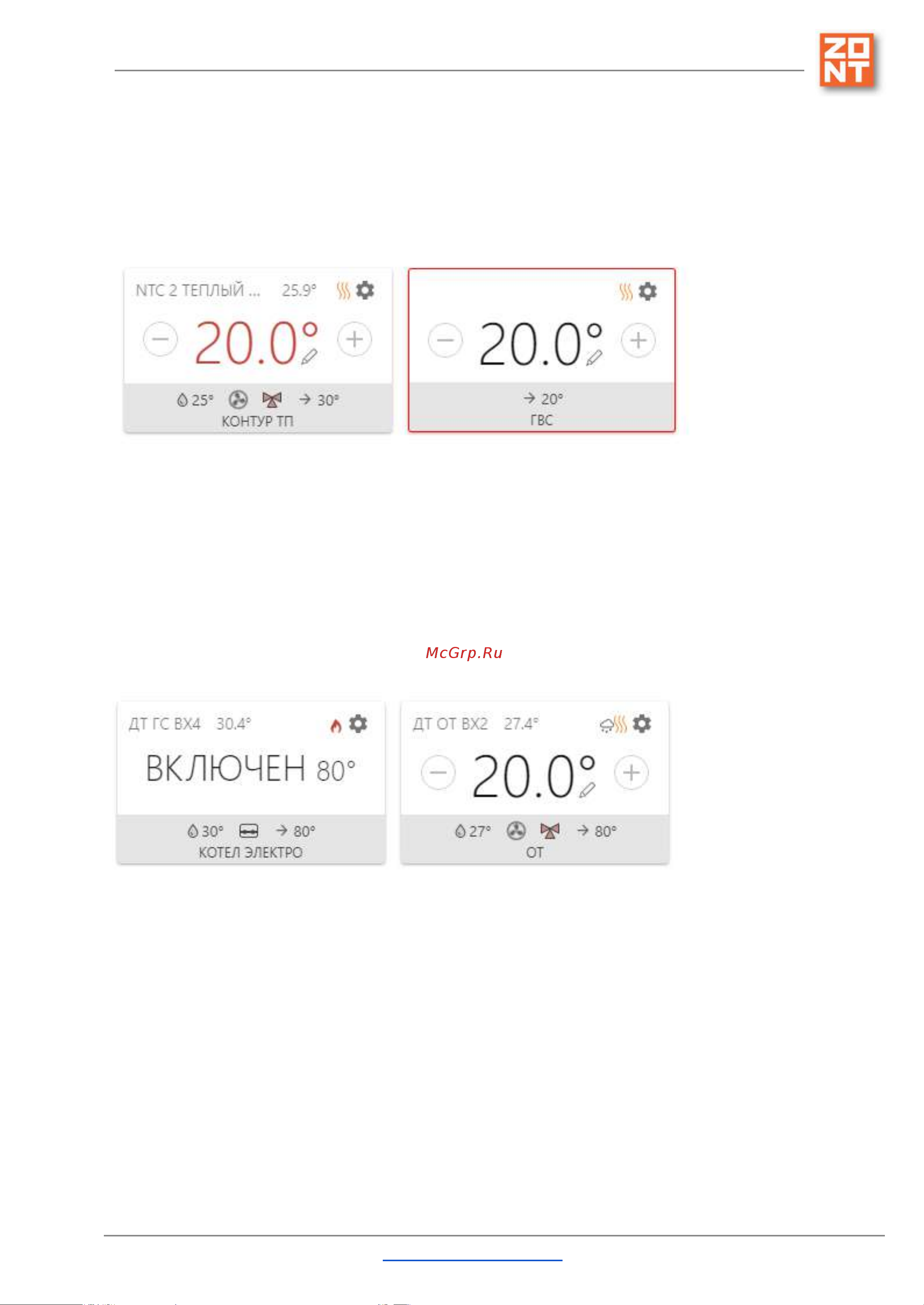

2.4 Индикация отказа датчика температуры
При неисправности (отсутствии данных) от датчика температуры, указанного настройкой
контура как источника информации о фактической температуре в контуре, рамка плашки
контура становится красной.
Если целевая температура контура отопления выходит за границы заданного температурного
диапазона, то в плашке контура она будет отображаться красным цветом.
2.5 Индикация состояния исполнительных устройств
В плашке каждого контура можно отображать текущее состояние (признак работы)
используемого в нем исполнительного устройства: Насоса, Сервопривода или Релейного
выхода контроллера.
Графический символ “Реле” - признак состояния выхода контроллера.
Графический символ “Насос” - признак работы насоса: вращается или неподвижен
Графический символ “Сервопривод” - признак состояния выхода смесительного крана: Синий -
закрывается, контур охлаждается; Красный - открывается, контур греется; мигает - сервопривод
вращает кран, не мигает - сервопривод не вращает кран.
ML.TD.ZH2000PL.001.02 Вернуться в содержание Страница 23 из 155
