H2000+
Универсальный контроллер для сложных систем отопления ZONT H2000+. Техническая документация.

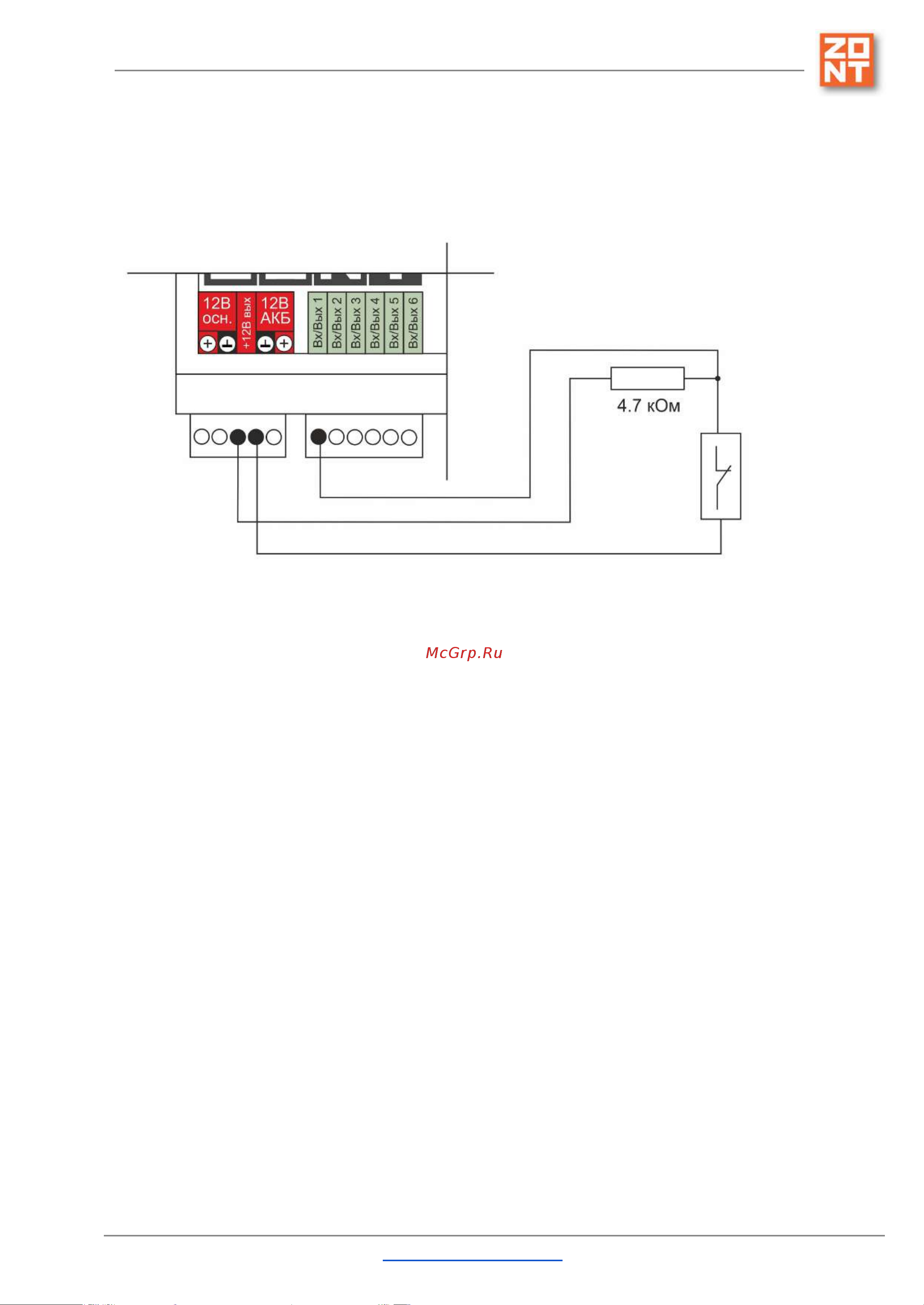

3.3 Подключение магнитно контактного датчика (СМК)
Датчик (геркон) при сведенных вместе частях замкнут и находится в состоянии покоя. При
размыкании - формируется сигнал “Обрыв цепи” (открыт).
Так как значение напряжения на контроллере “+12 В”, то для расчета пороговых значений
напряжения и определения факта срабатывания используется следующий алгоритм:
● верхний порог больше U * 0,75 – “тревога” ( открыт);
● нижний порог меньше U * 0,25 – “норма” (закрыт);
● номинальное напряжение в состоянии “норма” – 0 В;
● номинальное напряжение в состоянии “тревога” – 1 * U В.
Примечание: При необходимости контроля нескольких датчиков на одном входе собирается
шлейф с последовательным подключением.
ВНИМАНИЕ!!!
Цепь питания подключаемого датчика на схеме не показана.
3.4 Подключение ИК датчика движения без контроля обрыва или замыкания
шлейфа
На примере схемы подключения показан ИК датчик движения с замкнутым контактом в режиме
“норма”.
ML.TD.ZH2000PL.001.02 Вернуться в содержание Страница 141 из 155
