Zont H2000+ [135/155] Звуковые и светозвуковые сирены 12в
![Zont H2000+ [135/155] Звуковые и светозвуковые сирены 12в](/views2/1846532/page135/bg87.png)
H2000+
Универсальный контроллер для сложных систем отопления ZONT H2000+. Техническая документация.

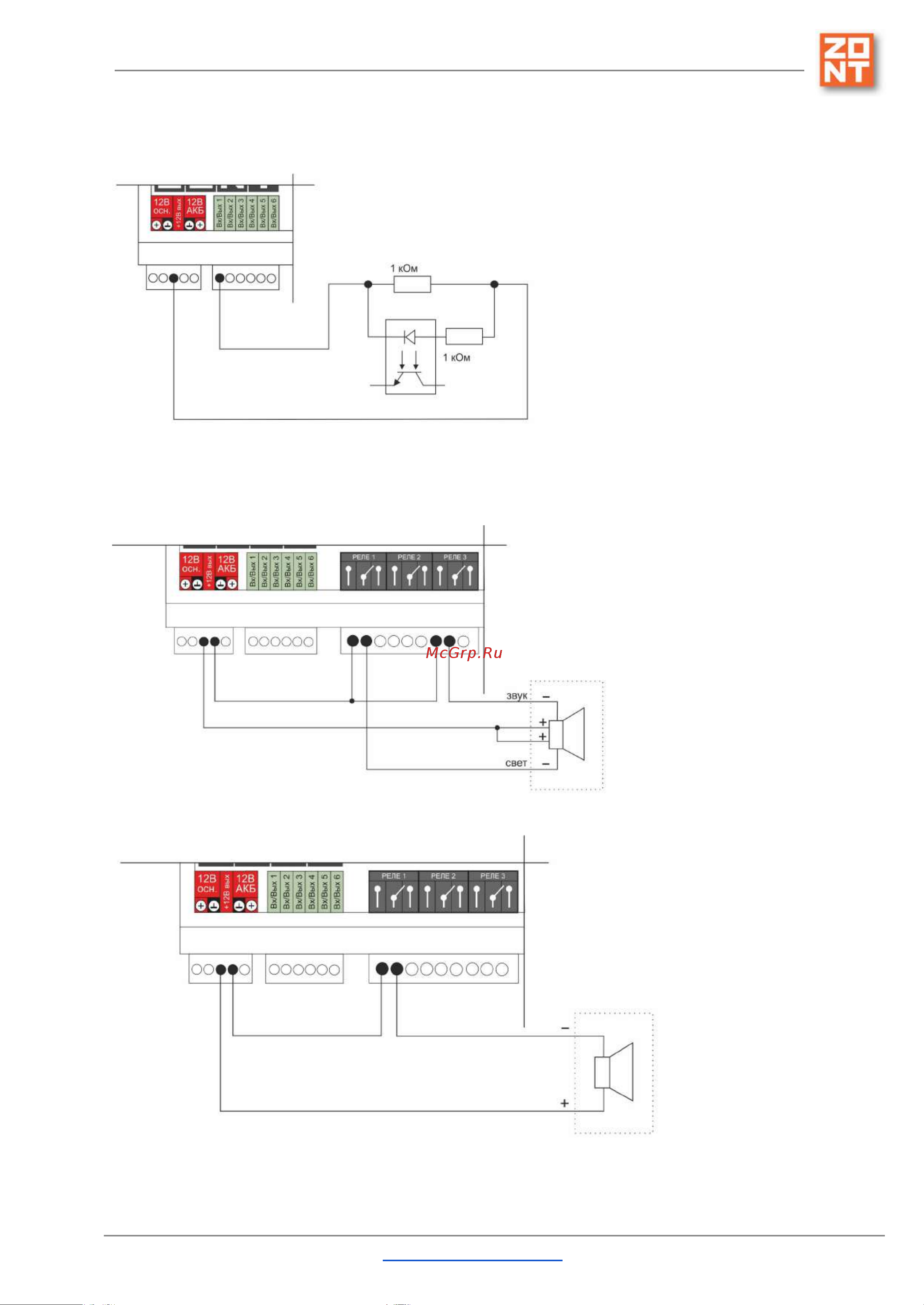

Пример схемы подключения оптореле к выходу ОК:
Звуковые и светозвуковые сирены (+12В)
ML.TD.ZH2000PL.001.02 Вернуться в содержание Страница 135 из 155
