H2000+
Универсальный контроллер для сложных систем отопления ZONT H2000+. Техническая документация.

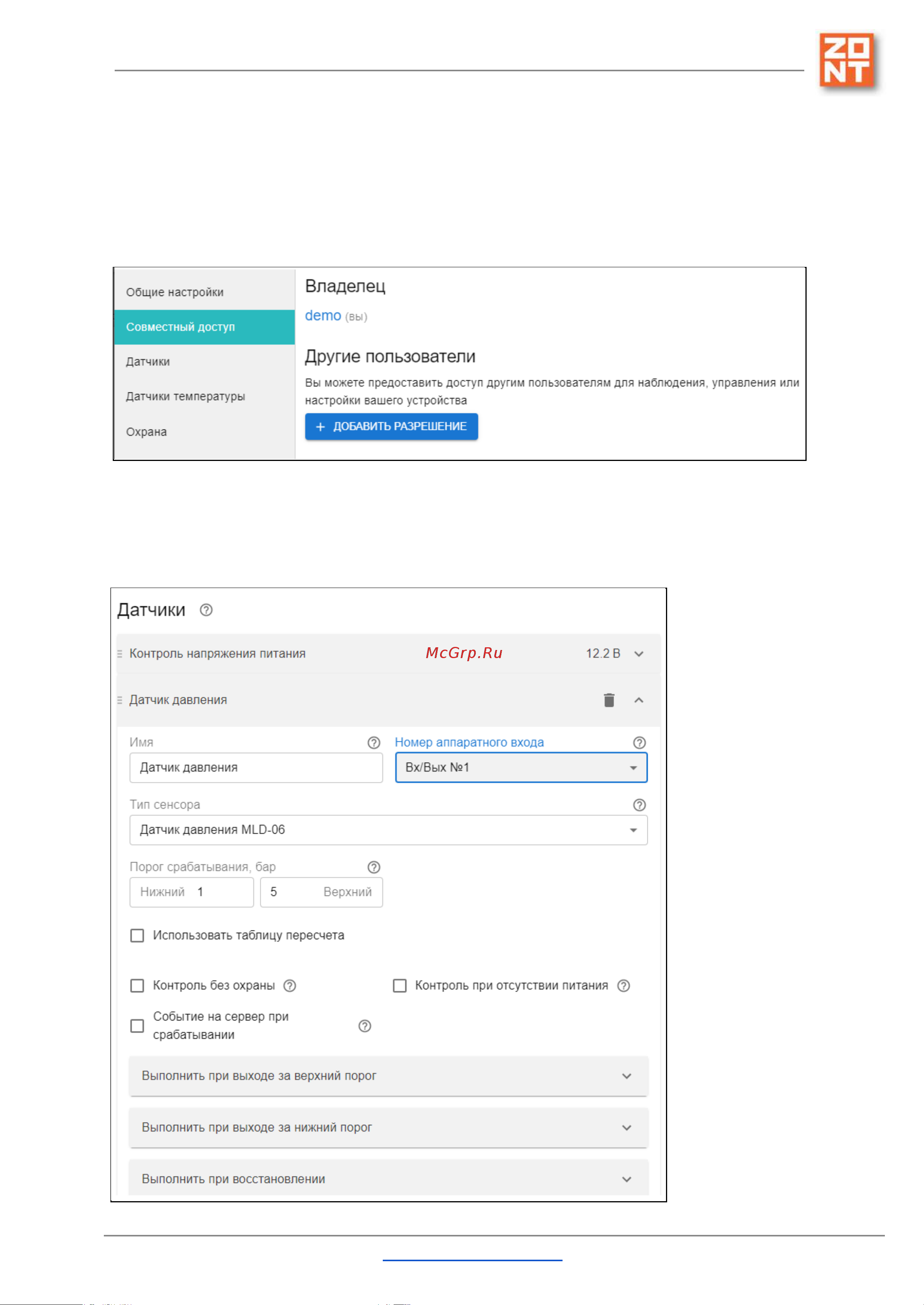

3.2 Совместный доступ
Вкладка содержит настройки, позволяющие пользователю контроллера предоставить доступ в
свой личный кабинет другому человеку, имеющему аккаунт в веб-сервисе zont-online . Часто
совместный доступ предоставляют сервисному инженеру для дистанционной оценки состояния
системы отопления и автоматики и проведения необходимых настроек.
3.3 Датчики
Вкладка предназначена для настройки контроля универсальных входов контроллера и
подключенных к ним датчиков и сторонних устройств.
ML.TD.ZH2000PL.001.02 Вернуться в содержание Страница 31 из 155
