H2000+
Универсальный контроллер для сложных систем отопления ZONT H2000+. Техническая документация.

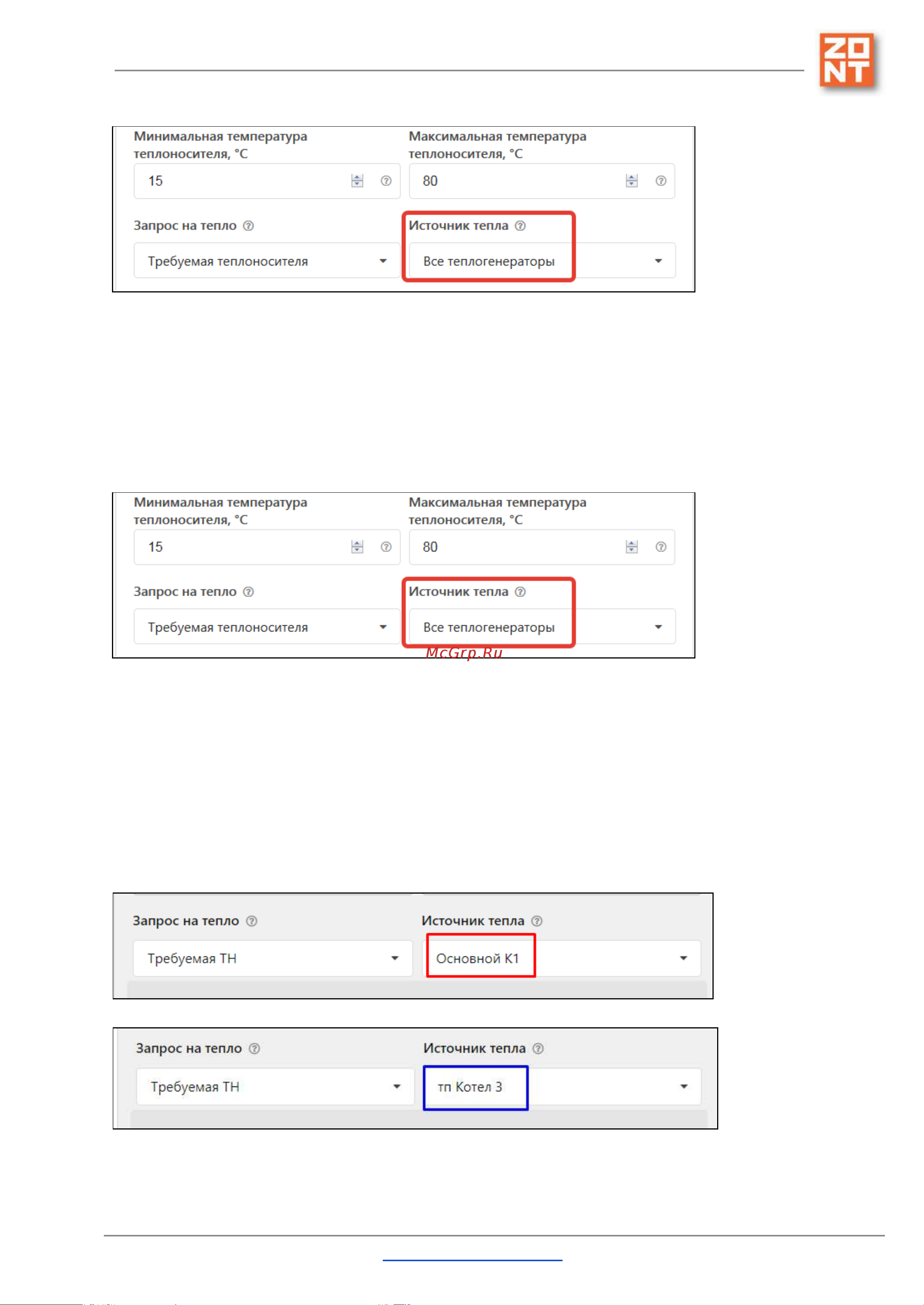

7.5 Параллельная работа всех котлов
Параллельная работа котлов заключается в том, что все котлы одновременно получают
запросы на тепло. Каскад при этом не создается, котловой режим не назначается.
В настройке контуров потребителя при выборе источника тепла для “запроса на тепло”
необходимо выбирать - все теплогенераторы.
7.6 Управление независимыми котлами
Если в системе отопления предусмотрено использование независимых котлов, то необходимо
каждому котлу адресовать запрос от конкретного контура потребителя. Каскад при этом не
создается, котловой режим не назначается.
В настройке контуров потребителя при выборе источника тепла для “запроса на тепло”
необходимо выбирать конкретный котел:
ML.TD.ZH2000PL.001.02 Вернуться в содержание Страница 94 из 155
