H2000+
Универсальный контроллер для сложных систем отопления ZONT H2000+. Техническая документация.
3.8.4 Тип сенсора контролируемого входа “Комнатный термостат”
Контур Потребителя может формировать запросы тепла Котловому контуру в том числе и от
внешних источников - Комнатного термостата, автоматики Бассейна и т.п. по “сухому контакту”.
В этом случае в контуре назначается источник команд управления “Внешний термостат”:

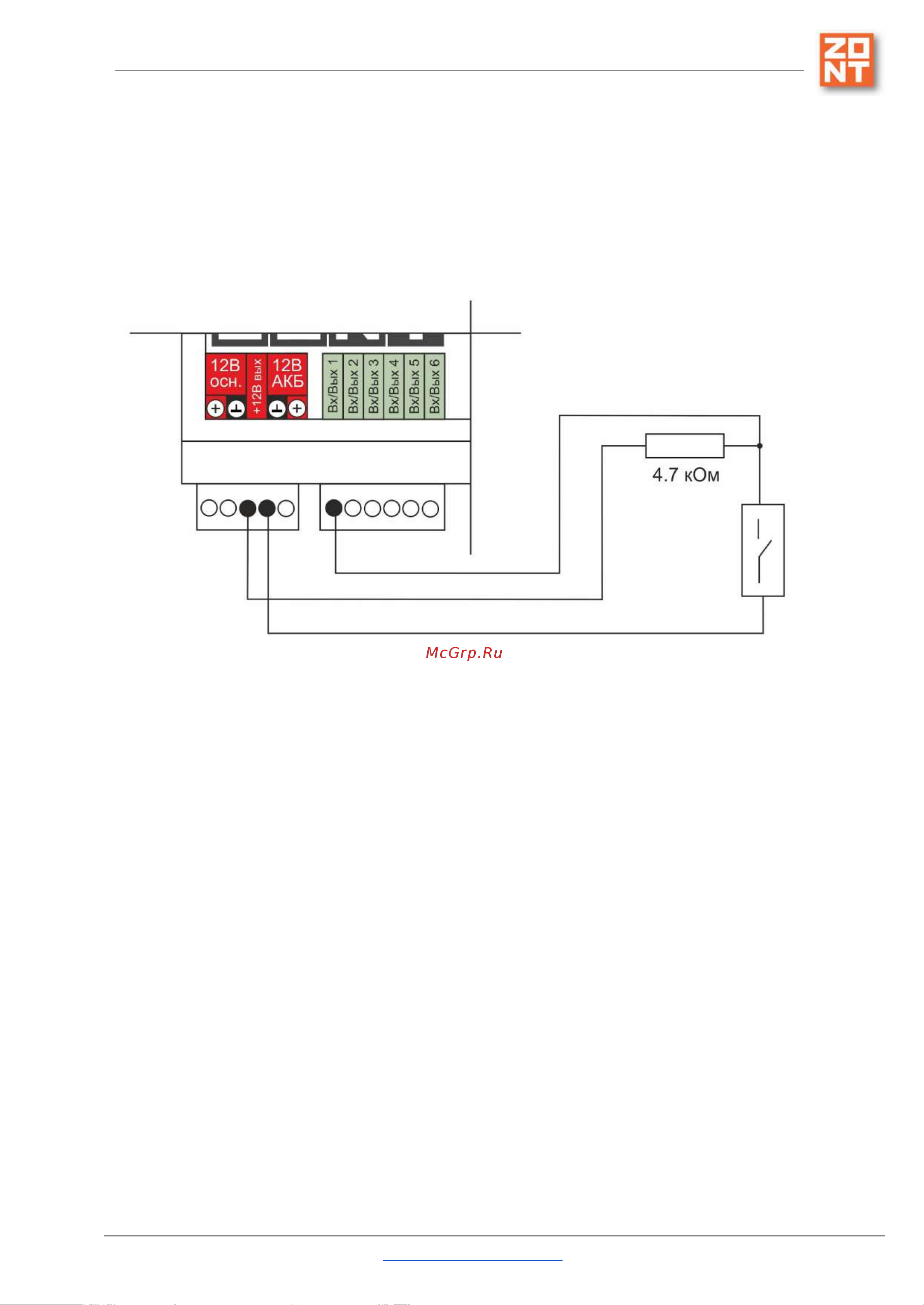

Для подключения таких устройств используется тип сенсора “Комнатный термостат” а схема
подключения имеет следующий вид:
Так как значение напряжения на контроллере “+12 В”, то для расчета пороговых значений
напряжения и определения факта срабатывания используется следующий алгоритм:
● верхний порог больше U * 0,75 – запрос тепла;
● нижний порог меньше U * 0,25 – нет запроса тепла;
● номинальное напряжение в состоянии “нет запроса тепла” – 0 В;
● номинальное напряжение в состоянии “запрос тепла” – 1 * U В.
Приложение 7. SMS и Голосовые оповещения. SMS управление
1. SMS оповещение
Оперативное информирование Пользователя о событиях, контролируемых Контроллером,
осуществляется через SMS-оповещения. Функция работает при наличии основного или
резервного питания Контроллера.
ML.TD.ZH2000PL.001.02 Вернуться в содержание Страница 148 из 155
