24.0 - (в центре плашки контура) - целевое значение температуры для действующего данном

контуре режима отопления. Графический элемент “Карандаш” - признак ввода целевой

температуры в ручном режиме.

Кнопки “Плюс” и “Минус” (справа и слева целевой температуры - кнопки ручной коррекции. Шаг

коррекции настраиваемый (от 0,1 гр);

32 - “Запрос тепла” к котловому контуру.

25 (25,9) - (вверху и внизу плашки контура) - фактическое значение температуры

теплоносителя на выходе контура. Значение берется от датчика, назначенного настройкой

контроллера как управляющего в данном контуре.

Графический элемент "Нагрев" – потребность контура в нагреве теплоносителя (“запрос тепла”

от контура).

Графический элемент "Туча" – признак работы контура в режиме ПЗА (погодозависимого

управления).

Графический элемент "Шестеренка" – кнопка быстрого перехода в меню настроек контура.

2.3 Индикация режимов отопления

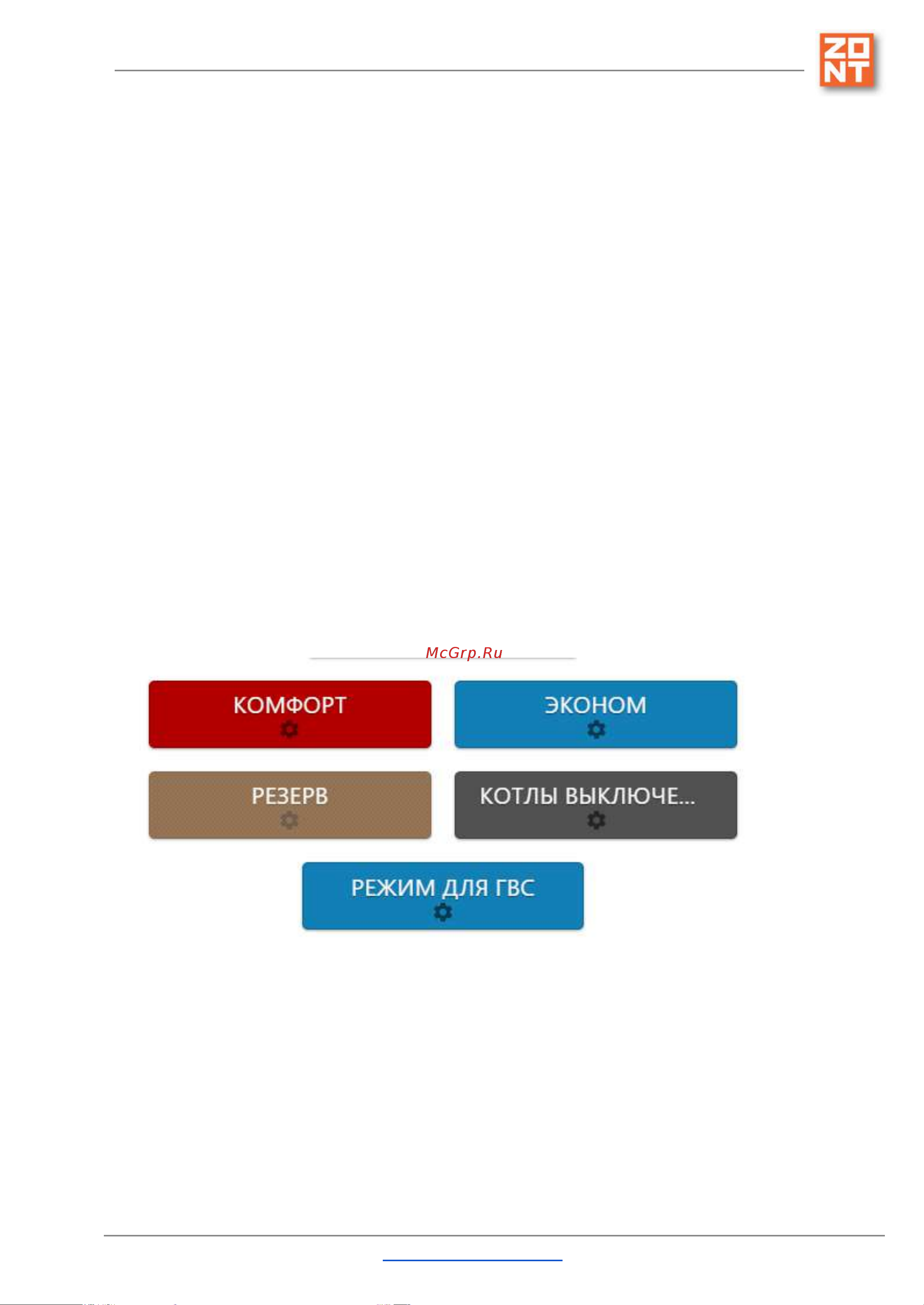

Кнопки выбора и включения режимов отопления.

Комфорт, Эконом и пр. - название режима отопления, заданное при настройке контроллера.

Цвет режима назначается автоматически или выбирается из предложенных вариантов.

Графический элемент "Шестеренка" – кнопка быстрого перехода в меню настроек режимов

отопления.
