H2000+
Универсальный контроллер для сложных систем отопления ZONT H2000+. Техническая документация.

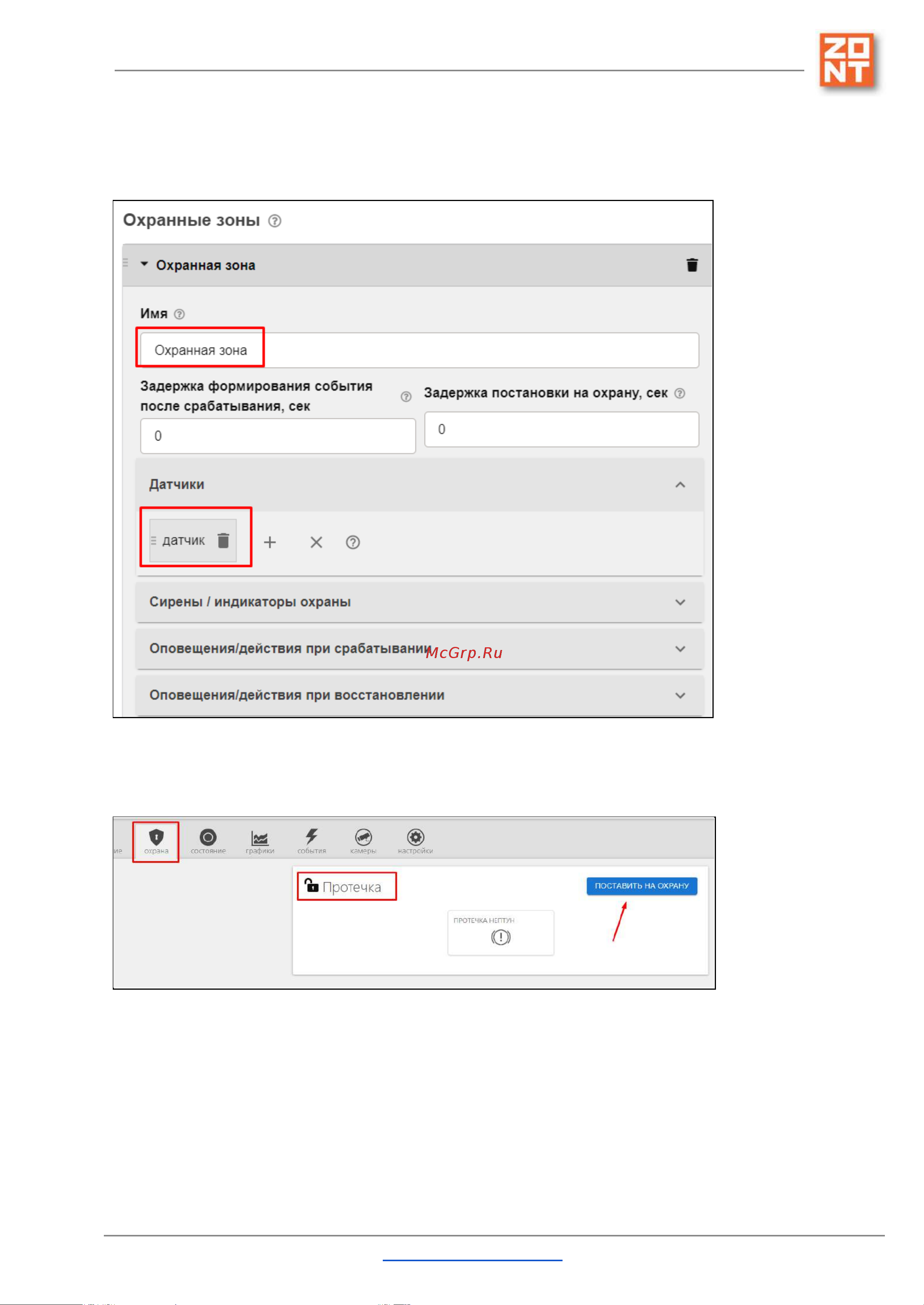

Если подключенный датчик требует контроля только в охране, то нужно создать “Охранную
зону” в которой указать этот датчик и уже в ней прописать все действия при срабатывании
датчика (датчиков) в ней.
Каждую охранную зону можно отдельно контролировать и управлять ее режимом работы,
используя для этого соответствующую вкладку веб-сервиса:
.
3.12 Сценарии
Вкладка для составления различных сценариев работы Контроллера по управлению
регулируемых им процессов.
Подробное описание в Части 2 настоящей документации, Раздел 12
ML.TD.ZH2000PL.001.02 Вернуться в содержание Страница 41 из 155
