Инструкция по установке A-dec
12 86.0400.10 Редакция D 2007-01
Установка держателя передней
панели
1. Переместите базу кресла вверх и
обратно вниз.
2. Затяните регулировочные винты,
оставив два шага резьбы (см. Рисунок
16).
3. Отрегулируйте уровень передней
панели и держателя (см. Рисунок 15).
4. Поместите держатель на уравнитель-
ный клин.
5. Установите две фланцевые гайки на
регулировочные болты и затяните их
пальцами (см. Рисунок 17).
6. Установите амортизаторы и штифты
ограничителей вращения с учетом
типа установки (справа или слева)
(см. Рисунок 18).
7. Затяните стабилизирующие болты до
касания с конструкцией кресла.
ПРЕДУПРЕЖДЕНИЕ При
подъеме и опускании
кресла не допускайте
попадания пальцев в
движущиеся части.

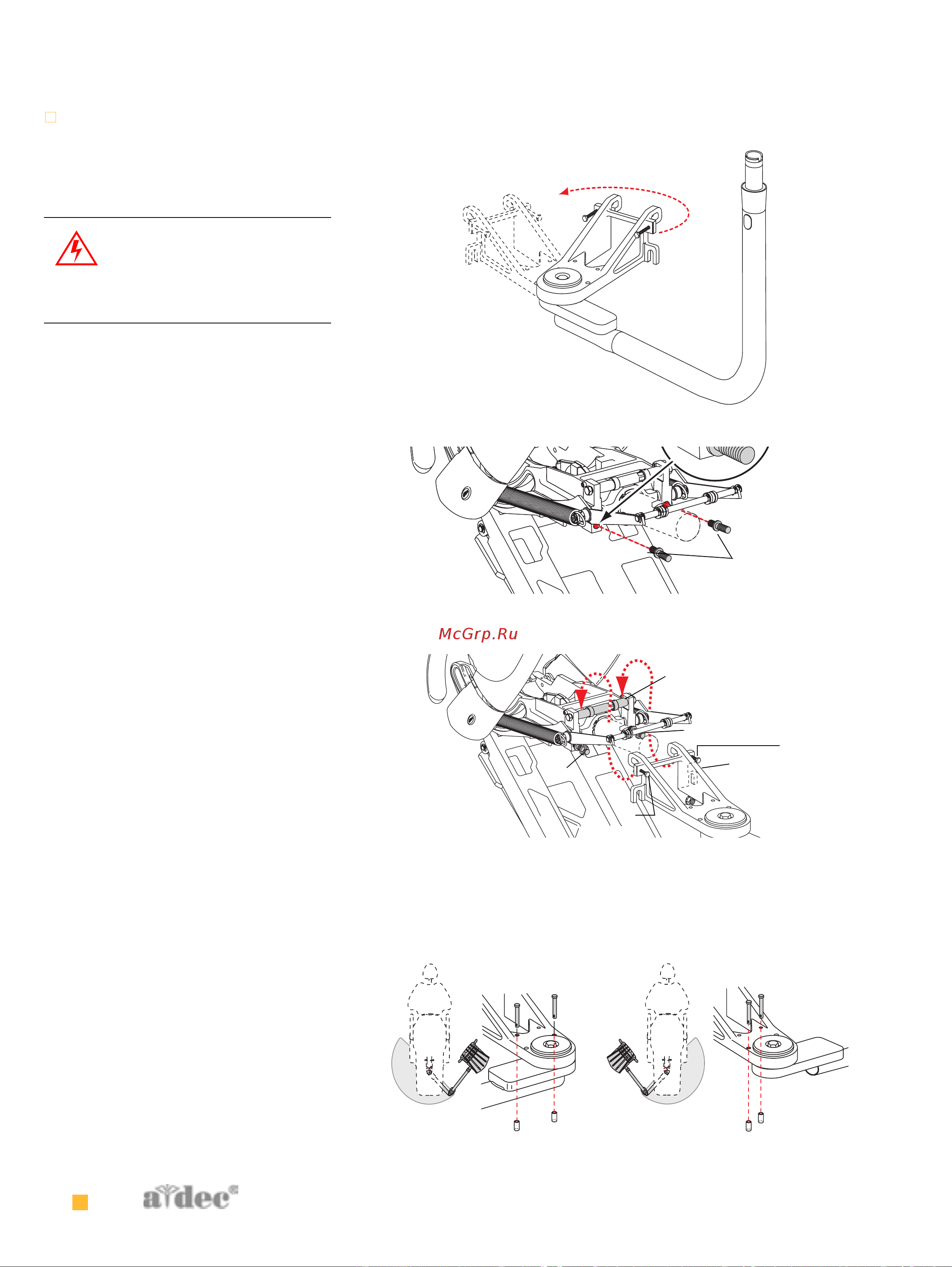

Рисунок 15 Отрегулируйте уровень передней панели и держа-
теля
Рисунок 16 Вкрутите регулировочные болты.
(A) Регулировочные болты (оставьте два оборота)
Рисунок 17 Поместите держатель на уравнительный клин
A) Уравнительный клин; (B) Фланцевая гайка; (C) Передняя панель
и присоединяемый держатель передней панели: (D) Стабилизирую-
щий болт
Рисунок 18 Установите штифты ограничителей вращения и
амортизаторы
(А) Вращайте влево; (В) Вращайте вправо
А
А
B
B
C
D
D
А
B
E
