Инструкция по установке A-dec
24 86.0400.10 Редакция D 2007-01
Установите емкость для воды
вертикально
1. Отрегулируйте синюю трубку для
воды и желтую трубку для воздуха на
соответствующую длину для предо-
твращения деформации трубной сис-
темы.
2. Соедините синюю трубку с коллек-
тором и закрепите её черным рука-
вом. Для правильной установки
следуйте маркировке коллектора (см.
Рисунок 43)
3. Соедините желтую трубку с коллек-
тором.
Установите систему подачи
вертикально
1. Соедините трубки подачи воды и воз-
духа с коллектором. Установленные
модули коллектора требуют удале-
ния и установки определенных заглу-
шек. Для правильной установки
следуйте маркировке коллектора (см.
Рисунок 43)
2. Проведите силовой кабель системы
подачи через коллектор и соедините
его с источником питания кресла.
3. Проведите кабель передачи данных
системы подачи через коллектор и
соедините его со схемной платой
кресла. Отрежьте лишнюю часть
кабеля передачи данных (см. Рису-
нок 44).
4. Соедините воздух системы управле-
ния от коллектора к питанию кресла.
ПРИМЕЧАНИЕ Обеспечьте
квадратное сечение трубок
при обрезании.

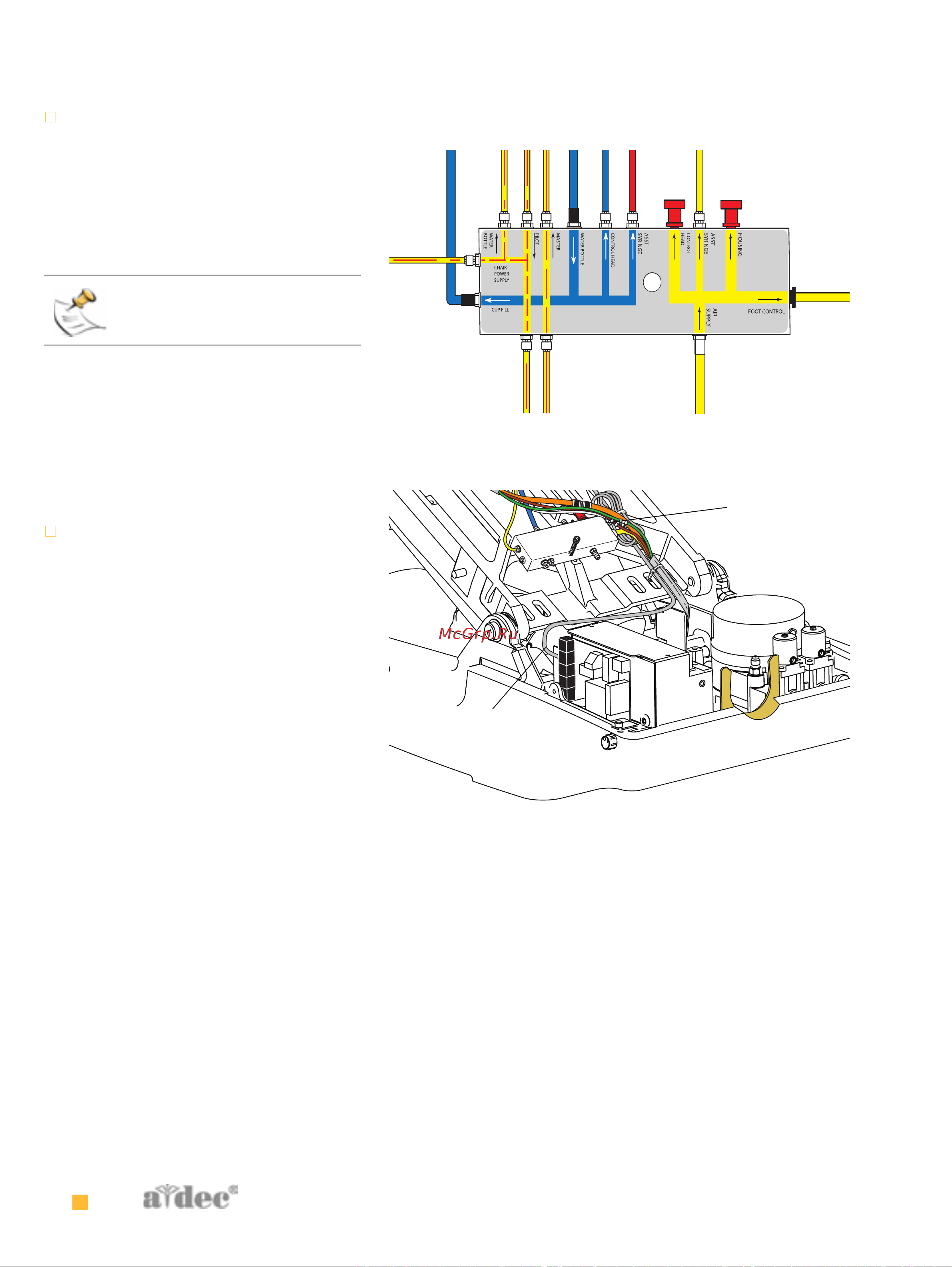

Рисунок 43 Соедините трубки подачи воды и воздуха с коллек-
тором.
Рисунок 44 Проведите силовой кабель и кабель передачи
информации
(A) Коллектор воды/воздуха; (B) Кабель передачи данных
А
B
Протяните питающий кабель под
коллектором. Подключите черные
штекеры: один к изолированному
проводу на 24 В переменного тока,
другой — к источнику питания.
Инструкция по установке A-dec
24 86.0400.10 Редакция D 2007-01
Установите емкость для воды
вертикально
1. Отрегулируйте синюю трубку для
воды и желтую трубку для воздуха на
соответствующую длину для предо-
твращения деформации трубной сис-
темы.
2. Соедините синюю трубку с коллек-
тором и закрепите её черным рука-
вом. Для правильной установки
следуйте маркировке коллектора (см.
Рисунок 43)
3. Соедините желтую трубку с коллек-
тором.
Установите систему подачи
вертикально
1. Соедините трубки подачи воды и воз-
духа с коллектором. Установленные
модули коллектора требуют удале-
ния и установки определенных заглу-
шек. Для правильной установки
следуйте маркировке коллектора (см.
Рисунок 43)
2. Проведите силовой кабель системы
подачи через коллектор и соедините
его с источником питания кресла.
3. Проведите кабель передачи данных
системы подачи через коллектор и
соедините его со схемной платой
кресла. Отрежьте лишнюю часть
кабеля передачи данных (см. Рису-
нок 44).
4. Соедините воздух системы управле-
ния от коллектора к питанию кресла.
ПРИМЕЧАНИЕ Обеспечьте
квадратное сечение трубок
при обрезании.
Рисунок 43 Соедините трубки подачи воды и воздуха с коллек-
тором.
Рисунок 44 Проведите силовой кабель и кабель передачи
информации
(A) Коллектор воды/воздуха; (B) Кабель передачи данных
А
B
E
