Инструкция по установке A-dec
16 86.0400.10 Редакция D 2007-01
Присоедините монитор
к держателю панели
1. Удалите крепежные болты из сту-
пицы (см. Рисунок 24).
2. Присоедините кронштейн рукоятки
при помощи болта, шайбы и гайки.
Убедитесь, что шайба установлена на
наружной стороне крючков кронш-
тейна рукоятки.
3. Затяните болты для закрепления
монитора. Используйте ключ 7/16
и шестигранный ключ.
Следующие этапы
• Если необходима установка других
модулей, переходите к разделу, соот-
ветствующему номеру на коробке.
• Если вы установили последний модуль,
переходите к “Выравнивание” на
стр. 45.
СОВЕТ Крепежный болт
должен быть затянут доста-
точно сильно для обеспече-
ния адекватного усилия
вращения.
Рисунок 24 Присоедините монитор к держателю панели
Коробка 3: Система подачи
86.0400.10 Редакция D 2007-01 17
К ОРОБКА 3:
С
ИСТЕМА
ПОДАЧИ
Большая Коробка 3 содержит тради-
ционную или континентальную
систему подачи, устанавливаемые
на держатель передней панели
(см. Рисунок 25 и Рисунок 26).
Большая Коробка 3 также содержит
дополнительные модули, устанавли-
ваемые с системой подачи. В зависи-
мости от конфигурации системы, вы
можете установить все или некото-
рые дополнительные модули, вклю-
чая:
• Стандартный или увеличенный
держатель кюветы и кювету (см.
Рисунок 27)
• Вспомогательный держатель
Установка системы подачи
1. Опустите кресло и отключите
питание.
ПРИМЕЧАНИЕ Большая
Коробка 3 также содер-
жит систему дополни-
тельного педального
управления. Порядок и
руководство по уста-
новке приведены в
“Установите педальный
переключатель” на
стр. 25.
ЭЛЕКТРИЧЕСКИЙ ТОК
Невыполнение этого тре-
бования может привести к
серьезной травме.

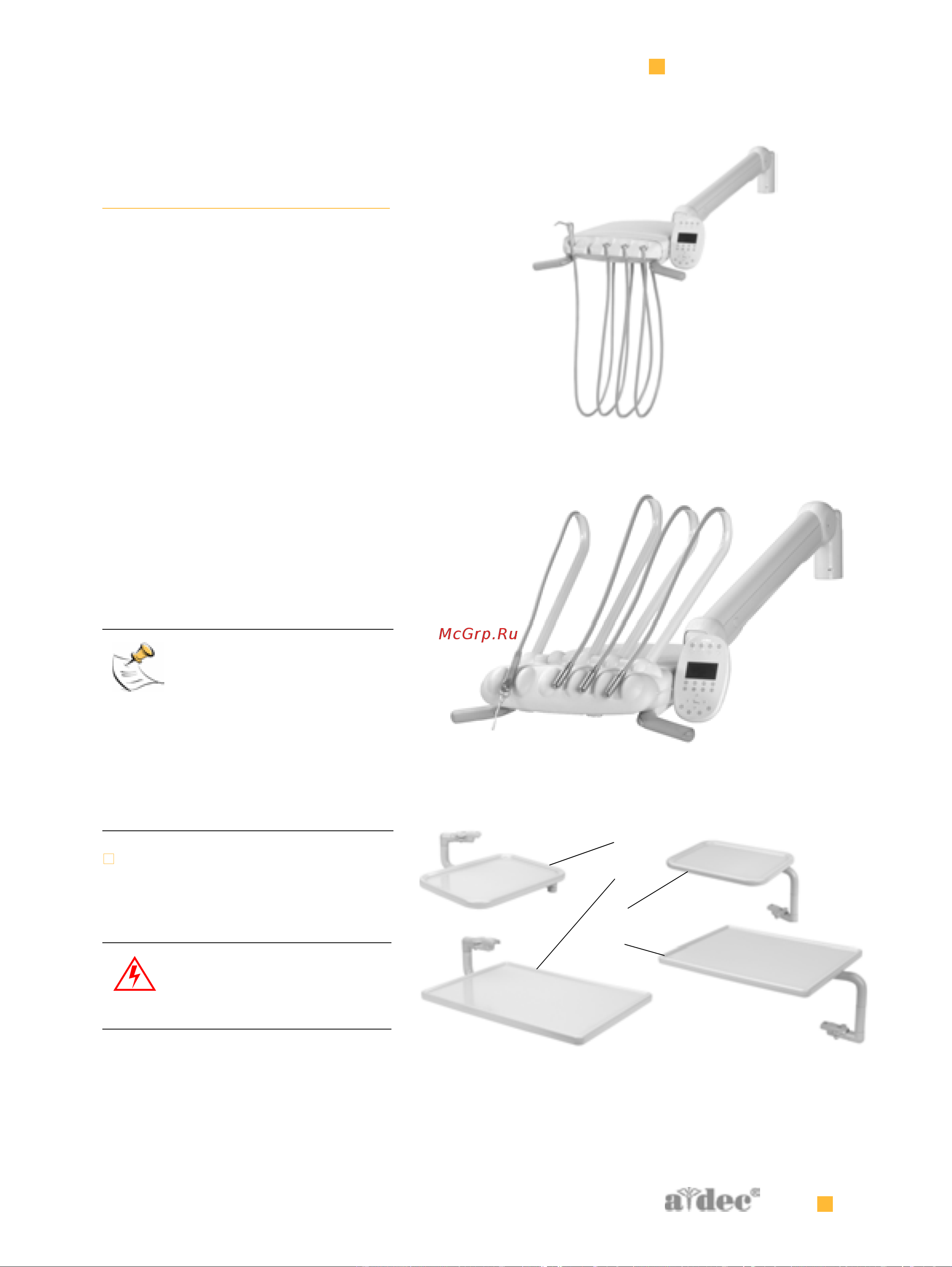

Рисунок 25 532 Традиционная система подачи
Рисунок 26 533 Континентальная система подачи
Рисунок 27 500 Кюветы и держатели системы подачи
(A) Континентальная стандартная; (B) Континентальная увеличен-
ная; (C) Традиционная стандартная; (D) Традиционная увеличенная
А
B
C
D
E
