Инструкция по установке A-dec
20 86.0400.10 Редакция D 2007-01
3. Отрегулируйте трение держателя
кюветы с помощью шестигранного
болта (см. Рисунок 36).
Следующие этапы
• Переходите к разделу “Коробка 4:
Напольная коробка” на стр. 21.

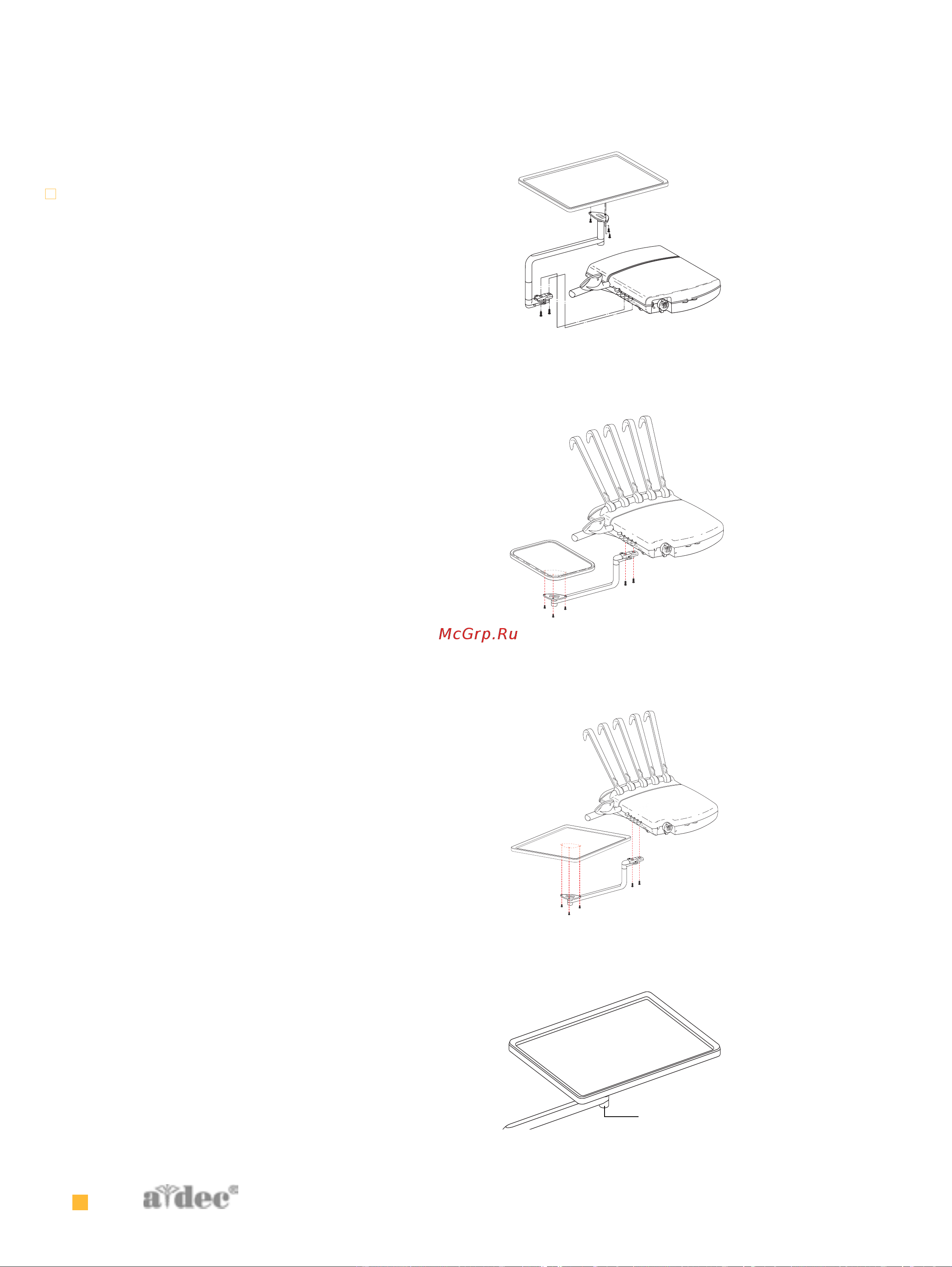

Рисунок 33 Установка традиционного увеличенного держателя
кюветы
Рисунок 34 Установка континентального стандартного держа-
теля кюветы
Рисунок 35 Установка континентального увеличенного держа-
теля кюветы
Рисунок 36 Отрегулируйте трение держателя кюветы
(A) Отрегулируйте болт с шестигранной головкой
HLDR ASSY,TRAY, LRG, CO
S/N:
N45LT03
А
E
