Инструкция по установке A-dec
20 86.0400.10 Редакция D 2007-01
3. Отрегулируйте трение держателя
кюветы с помощью шестигранного
болта (см. Рисунок 36).
Следующие этапы
• Переходите к разделу “Коробка 4:
Напольная коробка” на стр. 21.
Рисунок 33 Установка традиционного увеличенного держателя
кюветы
Рисунок 34 Установка континентального стандартного держа-
теля кюветы
Рисунок 35 Установка континентального увеличенного держа-
теля кюветы
Рисунок 36 Отрегулируйте трение держателя кюветы
(A) Отрегулируйте болт с шестигранной головкой
HLDR ASSY,TRAY, LRG, CO
S/N:
N45LT03
А
Коробка 4: Напольная коробка
86.0400.10 Редакция D 2007-01 21
К ОРОБКА 4:
Н
АПОЛЬНАЯ
КОРОБКА
Коробка 4 содержит напольную
коробку и коллектор воздуха/воды.
Коробка 4 также содержит дополни-
тельные модули, которые соединяют-
ся с напольной коробкой. В зависи-
мости от конфигурации системы, вы
можете установить все или некоторые
дополнительные модули, включая:
• Педальное управление
• Влагоотделитель
A-dec поставляет напольную коробку
в сборе с присоединенными дополни-
тельными модулями. Таблица 3 пере-
числяет и описывает части в сборе и
коробки, в которых они находятся.
ПРИМЕЧАНИЕ В зависи-
мости от конфигурации
системы, Коробка 4 мо-
жет быть упакована в Ко-
робку 2 с передней
панелью. Если конфигу-
рация требует установки
емкости для воды пере-
дней панели, см. стр. 13.
Таблица 3 Напольная коробка в сборе
Сборка Упаковоч-
ная ко-
робка
Дренаж плевательницы 7
Регулятор фильтра воды 8
Датчик, предварительный
регулятор в сборе и регуля-
тор воздушного фильтра
(поставляется в виде
одного агрегата)
4
Вакуумный дренаж 7
Влагоотделитель 3
Запорный вентиль воды 3
Запорный вентиль воздуха 3
Регулятор воздуха/фильтра 4
Рисунок 37 Напольная коробка

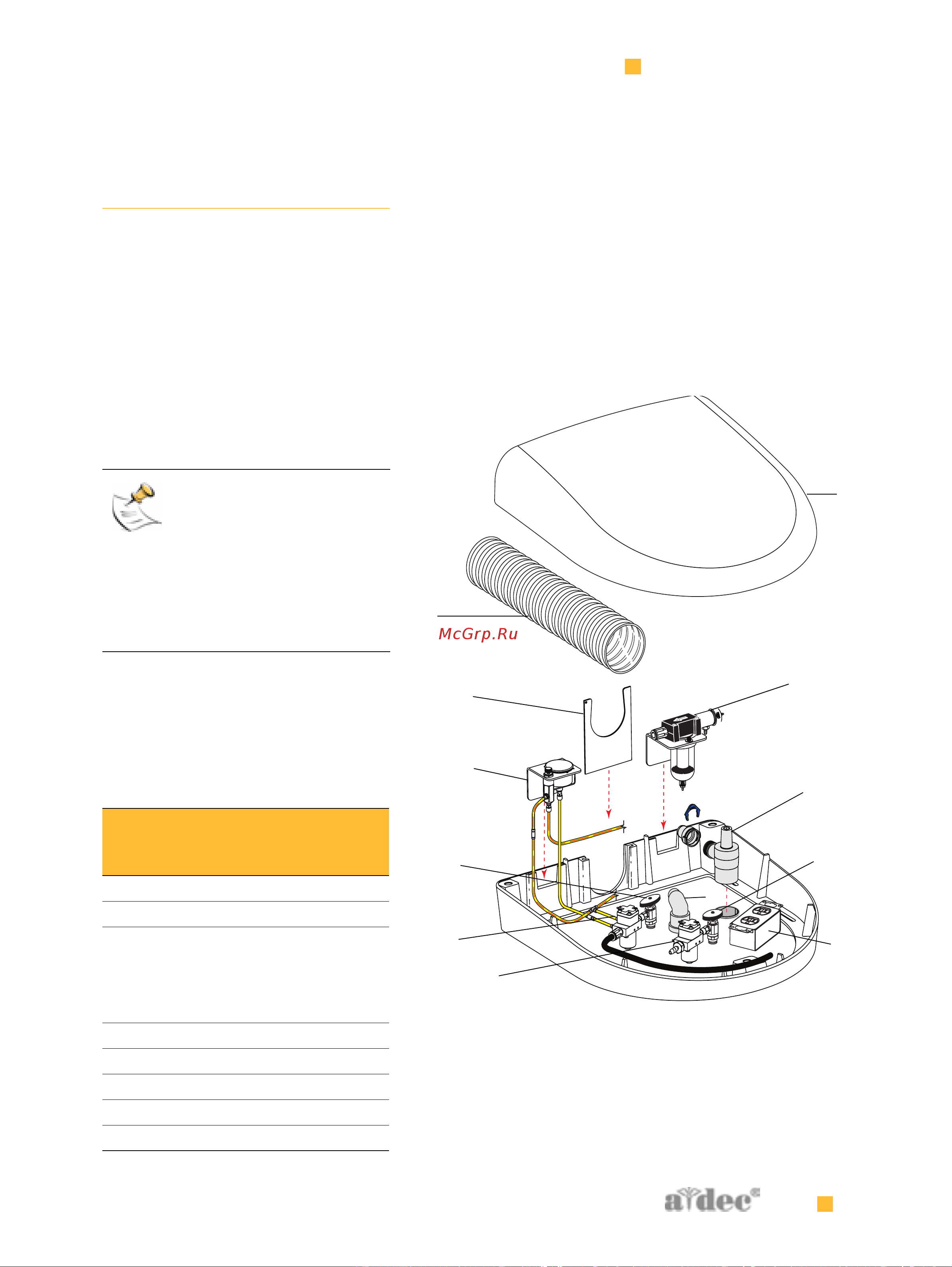

Рисунок 38 Установка напольной коробки
(A) Крышка напольной коробки; (B) Изгиб; (C) Зажим; (D) Датчик и
предварительный регулятор в сборе; (E) Влагоотделитель (допол-
нительно); (F) Дренаж плевательницы; (G) Запорный вентиль воз-
духа; (H) Регулятор воздушного фильтра; (J) Регулятор фильтра
воды; (K) Запорный вентиль воды; (L) Вакуумный дренаж; (M) Дуп-
лексная электрическая розетка
А
B
C
D
E
F
G
H
J
K
L
M
E
