Инструкция по установке A-dec
14 86.0400.10 Редакция D 2007-01
5. Проведите трубки через направляю-
щую верхней платформы кресла и
вниз через его подъемник (см. Рису-
нок 21).
6. Смажьте уплотнительное кольцо на
баке и присоедините емкость для
воды.
Малая Коробка 3.
Установка передней панели
монитора
1. Прикрепите стойку удлинителя и
держатель панели монитора:
1. Прикрепите стойку удлинителя
(сначала конусный конец) к
держателю монитора, вращая
стойку до упора.
2. Прикрепите держатель панели
монитора к стойке удлинителя.
Вращайте держатель, пока он не
упрется в ограничитель враще-
ния (см. Рисунок 22).
ПРИМЕЧАНИЕ Если пере-
дняя панель монитора не
входит в конфигурацию,
переходите к разделу
“Коробка 3: Система
подачи” на стр. 17.
Рисунок 21 Установите емкость для воды
(A) Рычаг для проводки трубок; (B) Подъемный рычаг
Рисунок 22 Установите стойку удлинителя и держатель панели
монитора
(A) Держатель панели монитора; (B) Стойка удлинителя с конусным
торцом
А
B
Коробка 2: Передняя панель
86.0400.10 Редакция D 2007-01 15
2. Проложите проводку монитора:
1. Проведите кабели монитора и
видеокабель через стойки и
подъемный рычаг кресла.
Оставьте приблизительно
18 дюймов (457 мм) кабеля
свободно свисать с держателя
монитора.
2. Соедините кабели с соответс-
твующим источником видео и
подключите кабель питания
монитора к источнику пита-
ния кресла.
Закрепите детали кронштейна
рукоятки
Закрепите кронштейн рукоятки на
мониторе болтами, поставляемыми с
монитором (см. Рисунок 23).
ПРИМЕЧАНИЕ Видеока-
бель не входит в пос-
тавку A-dec.
ПРИМЕЧАНИЕ При
использовании мони-
тора с внутриротовой
камерой проведите
видеокабель камеры
вверх от фала системы
подачи к монитору.
ПРИМЕЧАНИЕ Устано-
вите адаптер с выемкой
при наличии углубле-
ний для крепежных
отверстий на мониторе.

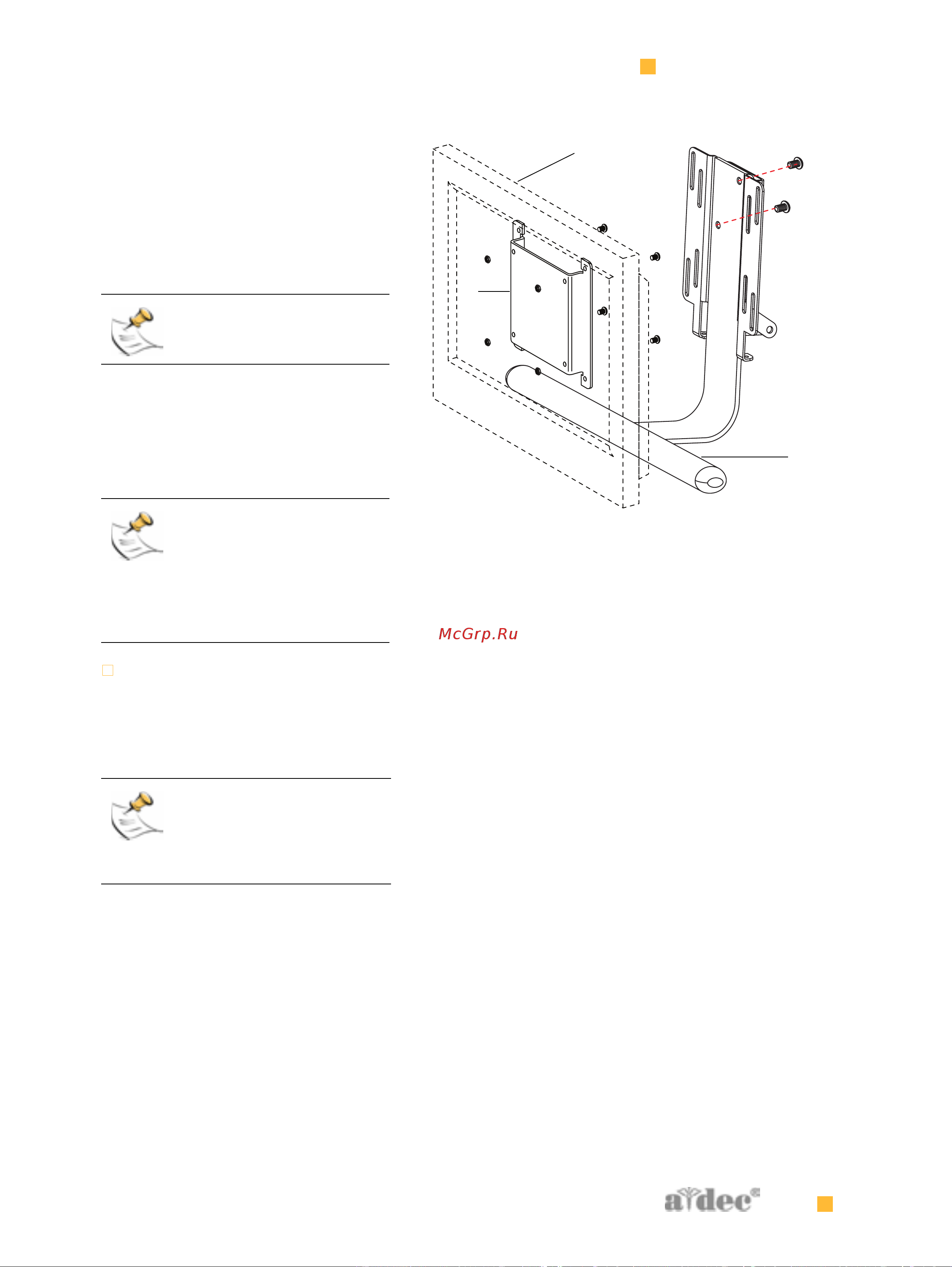

Рисунок 23 Закрепите детали кронштейна рукоятки
(A) Монитор; (B) Рукоятка; (C) Адаптер
А
B
C
E
