Инструкция по установке A-dec

30 86.0400.10 Редакция D 2007-01

6. Затяните винт регулировки усилия

вращения нижнего держателя для

регулировки усилия вращения.

7. Если плевательница или центр обес-

печения не устанавливаются, устано-

вите крышки нижнего держателя,

опорного звена и подшипника.

Используйте винт крышки подшип-

ника и шайбу (см. Рисунок 54).

 Следующие этапы

• Переходите к разделу “Коробка 7:

Держатель ассистента” на стр. 31.

• При отсутствии установки держателя

ассистента переходите к “Установите

концевой выключатель” на стр. 34.

ПРИМЕЧАНИЕ Завершите

данную установку

перед установкой пле-

вательницы, стоматоло-

гической лампы или

панели монитора.

ПРИМЕЧАНИЕ При уста-

новке плевательницы

без держателя ассис-

тента, установите

только крышки опор-

ного звена и подшип-

ника.

Рисунок 55 Установите нижний держатель на опорном звене -

Изображен в конфигурации с держателем ассистента

(A) Нижний держатель; (B) Опорное звено; (C) Крышка опорного

звена; (D) Стопорное кольцо; (E) Крышка подшипника; (F) Крышка

нижнего держателя

Коробка 7: Держатель ассистента

86.0400.10 Редакция D 2007-01 31

К ОРОБКА 7:

Д ЕРЖАТЕЛЬ

АССИСТЕНТА

Коробка 7 содержит инструментарий

ассистента, который можно устано-

вить в качестве единственного модуля

или с дополнительными модулями

обеспечения. При установке в качес-

тве единственного модуля требуется

только опорное звено (Коробка 5).

Для установки инструментария

ассистента с дополнительными моду-

лями обеспечения требуется опорное

звено и нижний держатель

(Коробка 6).

 Установка держателя

1. Проведите держатель, кабели и

трубки через большой подшип-

ник и опорное звено (см. Рисунок

57).

2. Прикрепите держатель ассис-

тента к опорному звену. Исполь-

зуйте четыре винта, находящихся

в Коробке 5 (см. Рисунок 58).

 Установка отсоса и коллектора

твердых частиц

1. Смажьте прокладку отсоса и при-

соедините отсос к держателю ас-

систента двумя винтами. Исполь-

зуйте силиконовую смазку из

комплекта (см. Рисунок 57

и Рисунок 58).

2. Пропустите трубную систему

вниз по стороне питания подъем-

ного рычага кресла под коллекто-

ром воды/воздуха к напольной

коробке(см. Рисунок 57). Пропус-

тите вакуумный провод справа, а

дренажные трубки слева (см.

Рисунок 42, стр. 23).

Рисунок 56 Инструментарий ассистента (с нижним держателем).

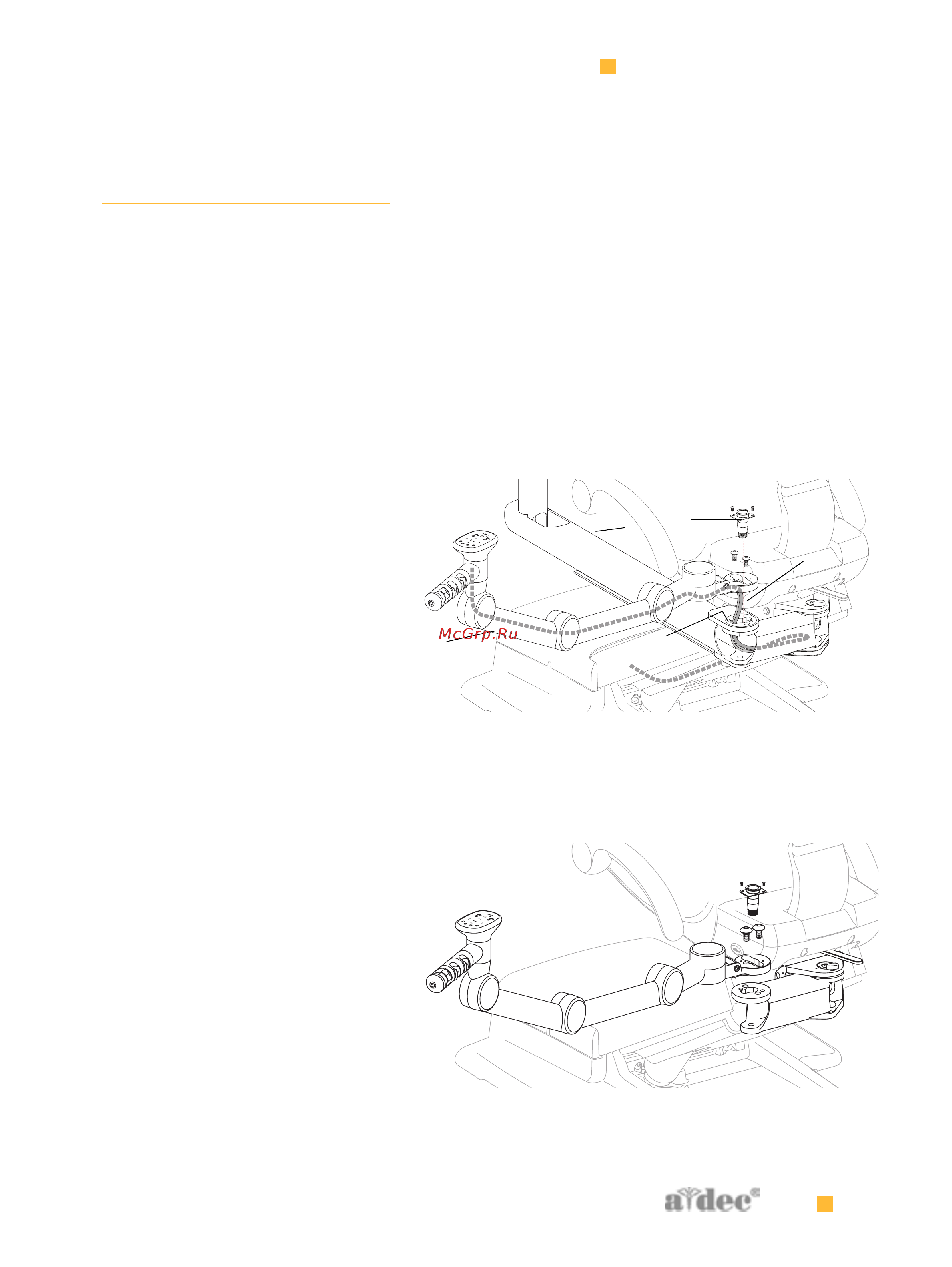

Рисунок 57 Установите держатель ассистента и отсос — с ниж-

ним держателем

(A) Держатель ассистента; (B) Большой подшипник; (C) Отсос; (D)

Нижний держатель (дополнительно); (E) Кабели и трубки держа-

теля ассистента

Рисунок 58 Установите держатель ассистента и отсос — с ниж-

ним держателем
