Инструкция по установке A-dec
50 86.0400.10 Редакция D 2007-01
Подача воздушного охлаждения .
Система управления подачей воздушного
охлаждения регулирует подачу воздуха
ко всем наконечникам. Во время проце-
дуры используйте регулировочный или
шестигранный ключ (см. Рисунок 95):
1. Снимите наконечники с держателя.
2. Правильно расположите систему
управления воздушным потоком.
3. Используйте улучшенную клавиа-
туру, чтобы удостовериться, что воз-
душное охлаждение включено.
4. Вставьте регулировочный или шести-
гранный ключ в регулятор подачи
воздушного охлаждения.
5. Нажмите на педальный выключа-
тель, чтобы включить наконечник.
6. Отрегулируйте скорость подачи воз-
душного охлаждения согласно поже-
ланиям пользователя.
• Поверните регулировочный ключ
вправо для уменьшения потока.
• Поверните регулировочный ключ
вправо для уменьшения потока.
ПРИМЕЧАНИЕ Обычно, в
одном из положений на
наконечник подво-
дится только воздух.
A-dec может изменить
конфигурацию нако-
нечников согласно
вашим требованиям
при поставке оборудо-
вания.
ОСТОРОЖНО Не поворачи-
вайте регулировочный
ключ при регулировке воз-
душного охлаждения и
привода слишком далеко.
Имеется вероятность пол-
ного выхода ствола.
ПРИМЕЧАНИЕ Регулировка
скорости потока воздуш-
ного охлаждения к нако-
нечнику распространяется
на все его положения.
Рисунок 96 Регулировка подачи воздуха привода
(A) Воздух привода Цифровой датчик воздушного давления привода
(А) Цифровой датчик воздушного давления привода на схемной
плате
ПРИМЕЧАНИЕ Спецификация на воздушное дав-
ление привода приведена в документации
наконечника.
А
А
Завершающая стадия
86.0400.10 Редакция D 2007-01 51
Воздушное давление привода .
Регулировка давления воздуха при-
вода относится ко всем положениям
наконечника (см. Рисунок 96). Циф-
ровой датчик воздушного давления
привода расположен внутри панели
управления.
Датчик показывает воздушное давле-
ние привода (в фунтах на кв. дюйм)
на выходе из блока управления к
используемому наконечнику.
Для регулировки воздушного давле-
ния привода выполните следующие
действия для каждого наконечника:
1. Если вы используете улучшен-
ную клавиатуру, выключите
подачу водяного охлаждения.
2. Установите цифровой датчик воз-
душного давления привода и
органы управления внутри
панели управления.
3. Нажмите педальный переключа-
тель.
4. При работающем наконечнике
следите за датчиком и отрегули-
руйте давление привода наконеч-
ника согласно спецификациям
производителя.
• Поверните регулировочный ключ
вправо для уменьшения потока.
• Поверните регулировочный ключ
вправо для уменьшения потока.
Установки клавиатуры
Клавиатуры A-dec управляют различ-
ными функциями кресла и системы
подачи:
• Стандартная клавиатура: кресло,
лампа, система управления плева-
тельницей и дополнительное обо-
рудование (см. Рисунок 97)
ПРИМЕЧАНИЕ Для точного
измерения воздушного
давления привода исполь-
зуйте датчик давления
наконечника, соединен-
ный с трубкой наконеч-
ника. Один бар равен 14,5
фунтов на кв. дюйм.

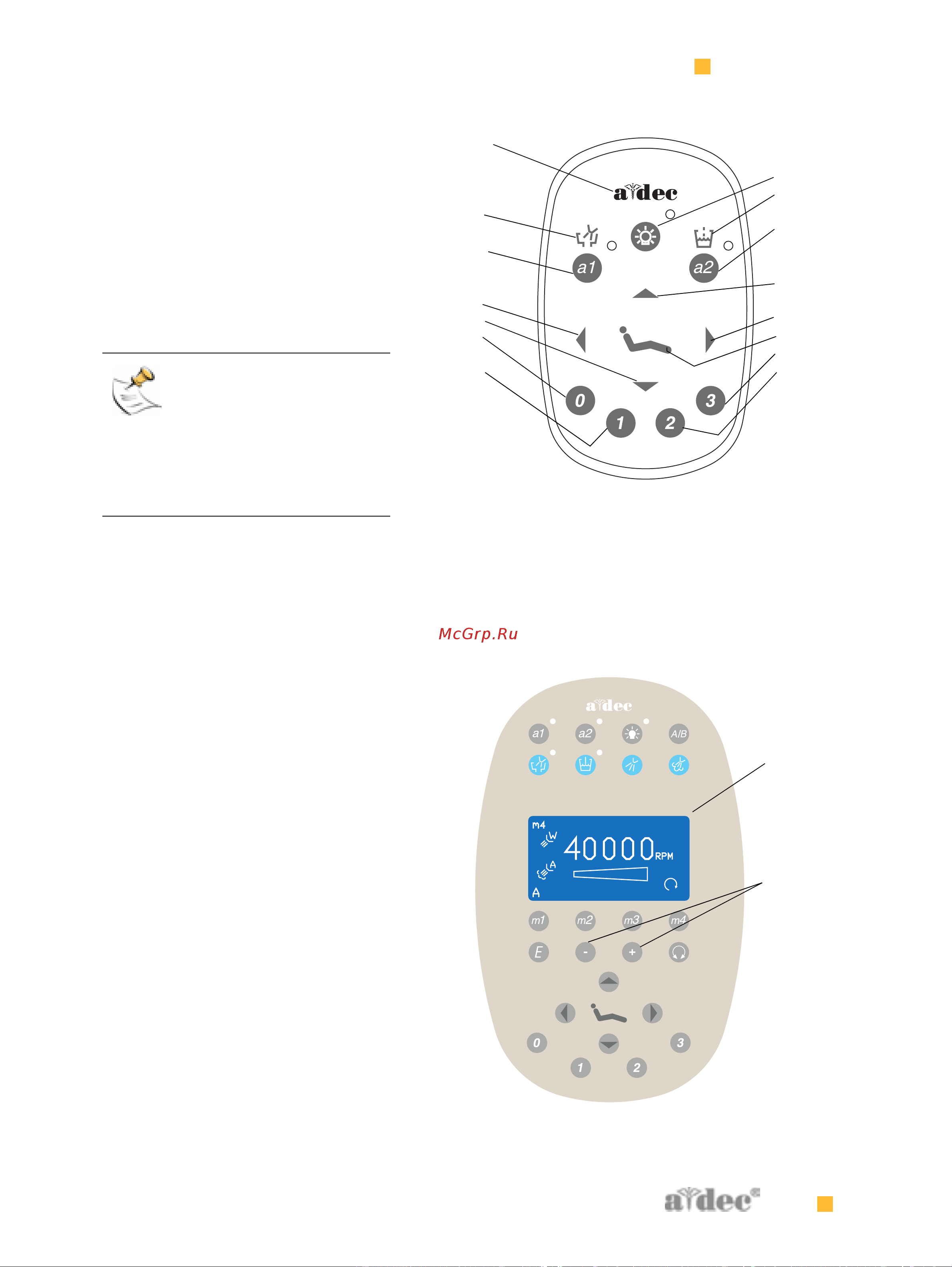

Рисунок 97 Стандартная клавиатура
(A) Светодиод статуса; (B) Управление стоматологической лампой с
трехсторонним переключением; (C) Наполнение чаши; (D) Ополас-
кивание раковины; (E) Дополнительное оборудование; (F) Опуска-
ние спинки; (G) Подъем кресла; (H) Подъем спинки; (J) Опускание
кресла; (K) Ввод/выход; (L) Положение 1; (M) Кнопка программы
(N) Положение 3 (рентген, ополаскивание или программа);
(O) Положение 2
Рисунок 98 Установки улучшенной клавиатуры
(Стандартный режим)
(A) Установки экрана состояния; (B) Активация режима/изменение
установок
А
D
E
F
J
K
L
B
C
E
G
H
M
N
O
А
B
E
