Инструкция по установке A-dec
10 86.0400.10 Редакция D 2007-01
Установка опоры спинки
1. Удалите три крепежных винта из
опоры спинки кресла.
2. Установите опорный элемент на
спинку кресла при помощи крепеж-
ных винтов (см. Рисунок 12).
3. Крепко затяните винты.
4. Установите подголовник в сборе на
кресло (см. Рисунок 13).
Следующие этапы
• Если вы устанавливаете только кресло,
переходите к “Выравнивание” на
стр. 45.
• Если необходима установка других
модулей, переходите к разделу, соот-
ветствующему номеру на коробке.
ОСТОРОЖНО Крепко затя-
ните винты, чтобы избе-
жать разбалтывания спинки
во время использования.
Рисунок 12 Установка опоры спинки
(A) Опора спинки; (B) Спинка кресла; (C) Крепежный винт
Рисунок 13 Установите подголовник на кресло
C
А
B
Коробка 2: Передняя панель
86.0400.10 Редакция D 2007-01 11
К ОРОБКА 2:
П
ЕРЕДНЯЯ
ПАНЕЛЬ
Коробка 2 содержит переднюю
панель и держатель передней панели,
использующиеся для установки тра-
диционной системы подачи, конти-
нентальной системы подачи или
монитора передней панели.
Коробка 2 также содержит дополни-
тельные модули, устанавливаемые
перед креслом.
В зависимости от конфигурации сис-
темы, вы можете установить все или
некоторые дополнительные модули,
включая:
• Малая коробка 3—Передняя
панель монитора
• Коробка 4—Вспомогательное обо-
рудование:
• Коллектор воды/воздуха кресла
• Напольная коробка
• Емкость для воды передней
панели
СОВЕТ Коробка 2 может
содержать либо малую
коробку 3 либо
Коробку 4.
ПРИМЕЧАНИЕ Вы можете
установить емкость для
воды либо на держа-
теле передней панели,
либо внутри центра
обеспечения. Инструк-
ции по установке
емкости для воды в цен-
тре обеспечения приве-
дены в “Коробка 8:
Центр обеспечения и
плевательница” на
стр. 37.

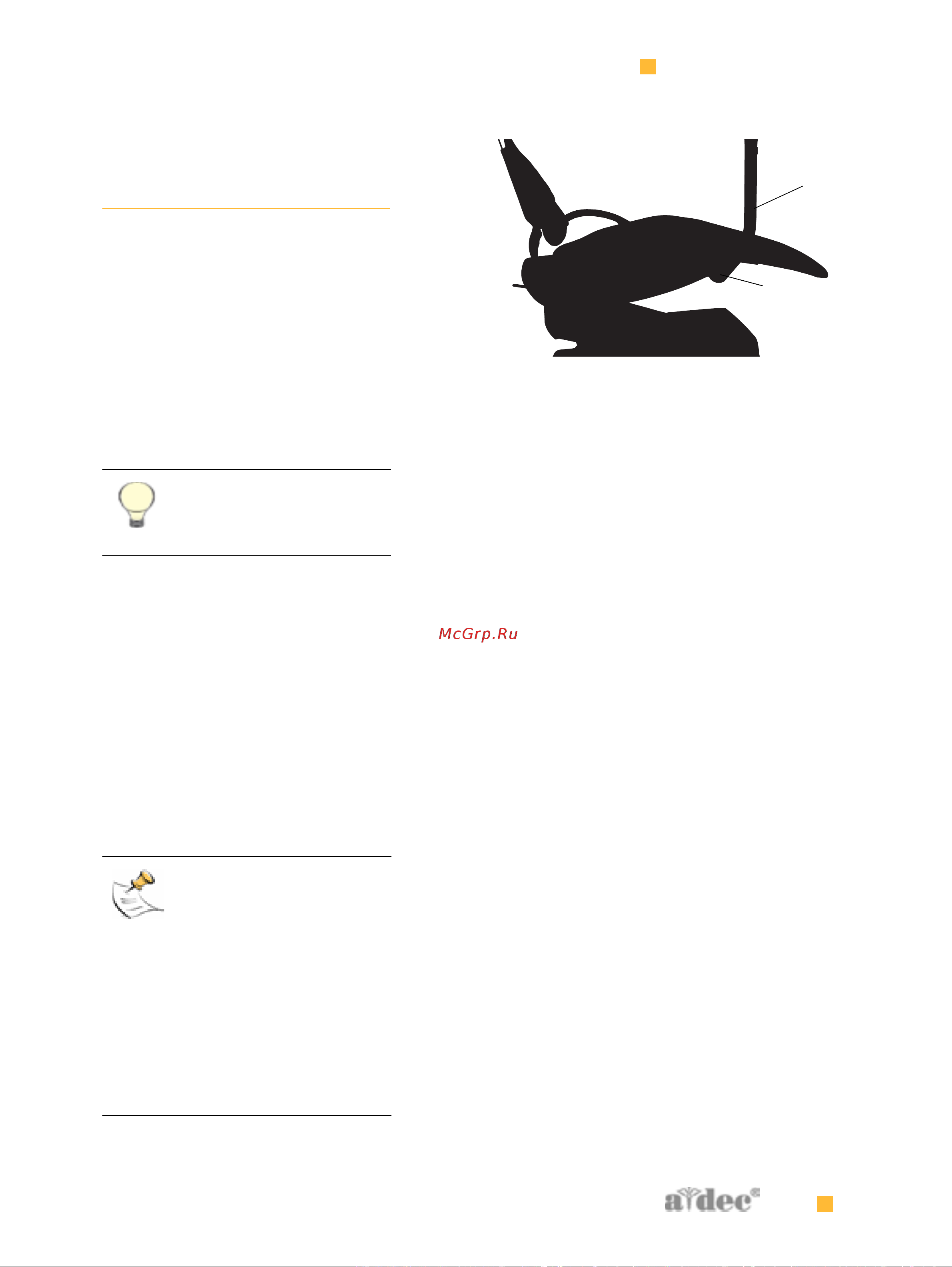

Рисунок 14 Передняя панель и держатель передней панели
(A) Передняя панель (скрытая); (B) Держатель передней панели
B
А
