Инструкция по установке A-dec
10 86.0400.10 Редакция D 2007-01
Установка опоры спинки
1. Удалите три крепежных винта из
опоры спинки кресла.
2. Установите опорный элемент на
спинку кресла при помощи крепеж-
ных винтов (см. Рисунок 12).
3. Крепко затяните винты.
4. Установите подголовник в сборе на
кресло (см. Рисунок 13).
Следующие этапы
• Если вы устанавливаете только кресло,
переходите к “Выравнивание” на
стр. 45.
• Если необходима установка других
модулей, переходите к разделу, соот-
ветствующему номеру на коробке.
ОСТОРОЖНО Крепко затя-
ните винты, чтобы избе-
жать разбалтывания спинки
во время использования.

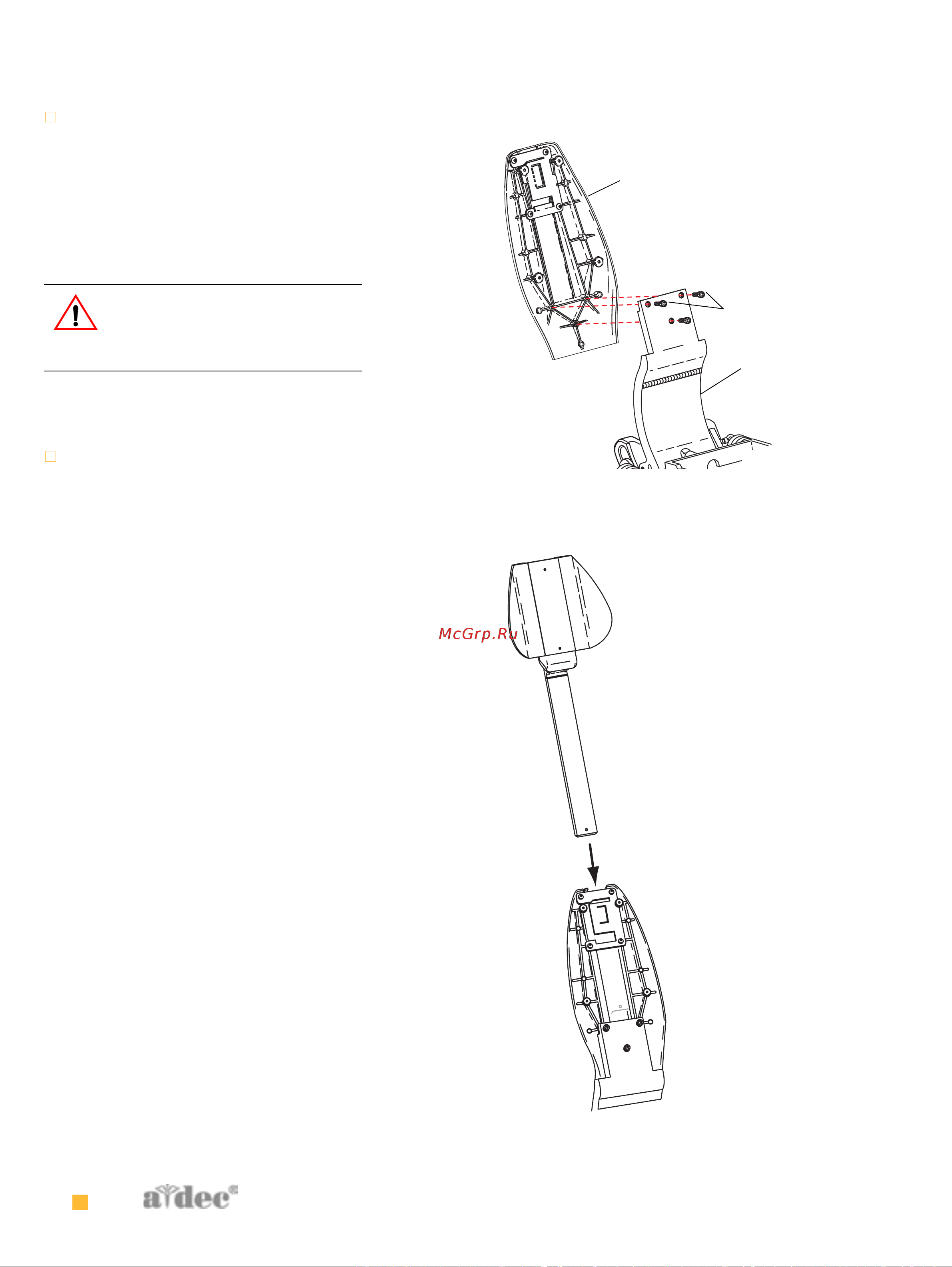

Рисунок 12 Установка опоры спинки
(A) Опора спинки; (B) Спинка кресла; (C) Крепежный винт
Рисунок 13 Установите подголовник на кресло
C
А
B
E
