Инструкция по установке A-dec
8 86.0400.10 Редакция D 2007-01
3. Крепление кресла:
К бетону:
1. Просверлите отверстие глубиной
4 дюйма (101 мм). Сверлите бетон
через крепежное отверстие
кресла. Используйте бурильный
молоток.
2. Очистите отверстие.
3. Поместите анкерный болт в
отверстие так, чтобы головка
болта разместилась напротив
базы кресла.
4. Крепко затяните болт до шайбы,
чтобы прочно закрепить базу
кресла на полу (см. Рисунок 8).
4. К деревянному полу:
1. Просверлите отверстие глубиной
2 дюйма (50 мм). Используйте
сверло 3/8 дюйма (0,375 мм)
2. Очистите отверстие.
3. Поместите шайбу на анкерный
болт и поместите его в отверстие.
4. Крепко затяните болт до шайбы,
чтобы прочно закрепить базу
кресла на полу (см. Рисунок 9).
Рисунок 8 Крепление кресла—бетонный пол
(А) Головка болта; (В) Шайба; (С) Анкерный болт
Рисунок 9 Крепление кресла —деревянный пол
А
B
C
Коробка 1: Кресло и педальный выключатель
86.0400.10 Редакция D 2007-01 9
Установка педального
переключателя
1. Отключите питание кресла.
2. Проведите кабель педального
переключателя под подъемником
кресла и через кронштейн воз-
врата деформации (см. Рисунок
11). Открутите винт кронштейна
возврата деформации, что облег-
чит проводку кабеля.
3. Подсоедините кабель педального
переключателя к схемной плате и
затяните винт возврата деформа-
ции.
ПРИМЕЧАНИЕ В зависи-
мости от конфигура-
ции, ваше кресло может
устанавливаться без
педального переключа-
теля. Если
в коробке 1 нет педаль-
ного переключателя,
переходите к следую-
щему этапу Установка
опоры спинки, страница
10.
ЭЛЕКТРИЧЕСКИЙ ТОК
Невыполнение этого тре-
бования может привести к
серьезной травме.
ПРИМЕЧАНИЕ Если кресло
имеет педальный пере-
ключатель (упакован в
Коробку 4), не затяги-
вайте болт возврата
деформации до уста-
новки педального пере-
ключателя.

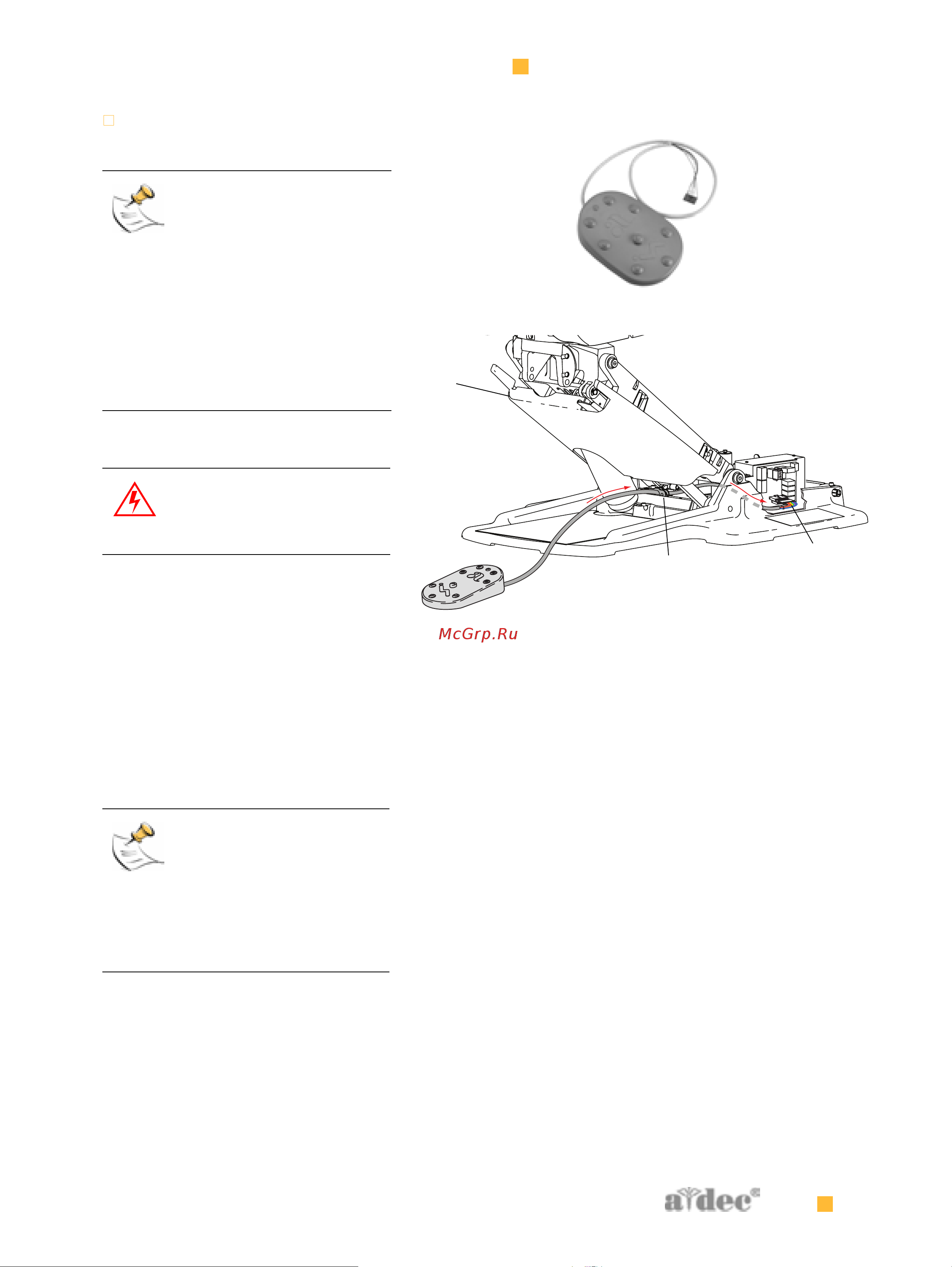

Рисунок 10 Установите педальный переключатель
Рисунок 11 Проведите кабель педального переключателя
(A) Подъемник кресла; (B) Кронштейн возврата деформации;
(C) Соединение со схемной платой
C
А
B
E
