Инструкция по установке A-dec
8 86.0400.10 Редакция D 2007-01
3. Крепление кресла:
К бетону:
1. Просверлите отверстие глубиной
4 дюйма (101 мм). Сверлите бетон
через крепежное отверстие
кресла. Используйте бурильный
молоток.
2. Очистите отверстие.
3. Поместите анкерный болт в
отверстие так, чтобы головка
болта разместилась напротив
базы кресла.
4. Крепко затяните болт до шайбы,
чтобы прочно закрепить базу
кресла на полу (см. Рисунок 8).
4. К деревянному полу:
1. Просверлите отверстие глубиной
2 дюйма (50 мм). Используйте
сверло 3/8 дюйма (0,375 мм)
2. Очистите отверстие.
3. Поместите шайбу на анкерный
болт и поместите его в отверстие.
4. Крепко затяните болт до шайбы,
чтобы прочно закрепить базу
кресла на полу (см. Рисунок 9).

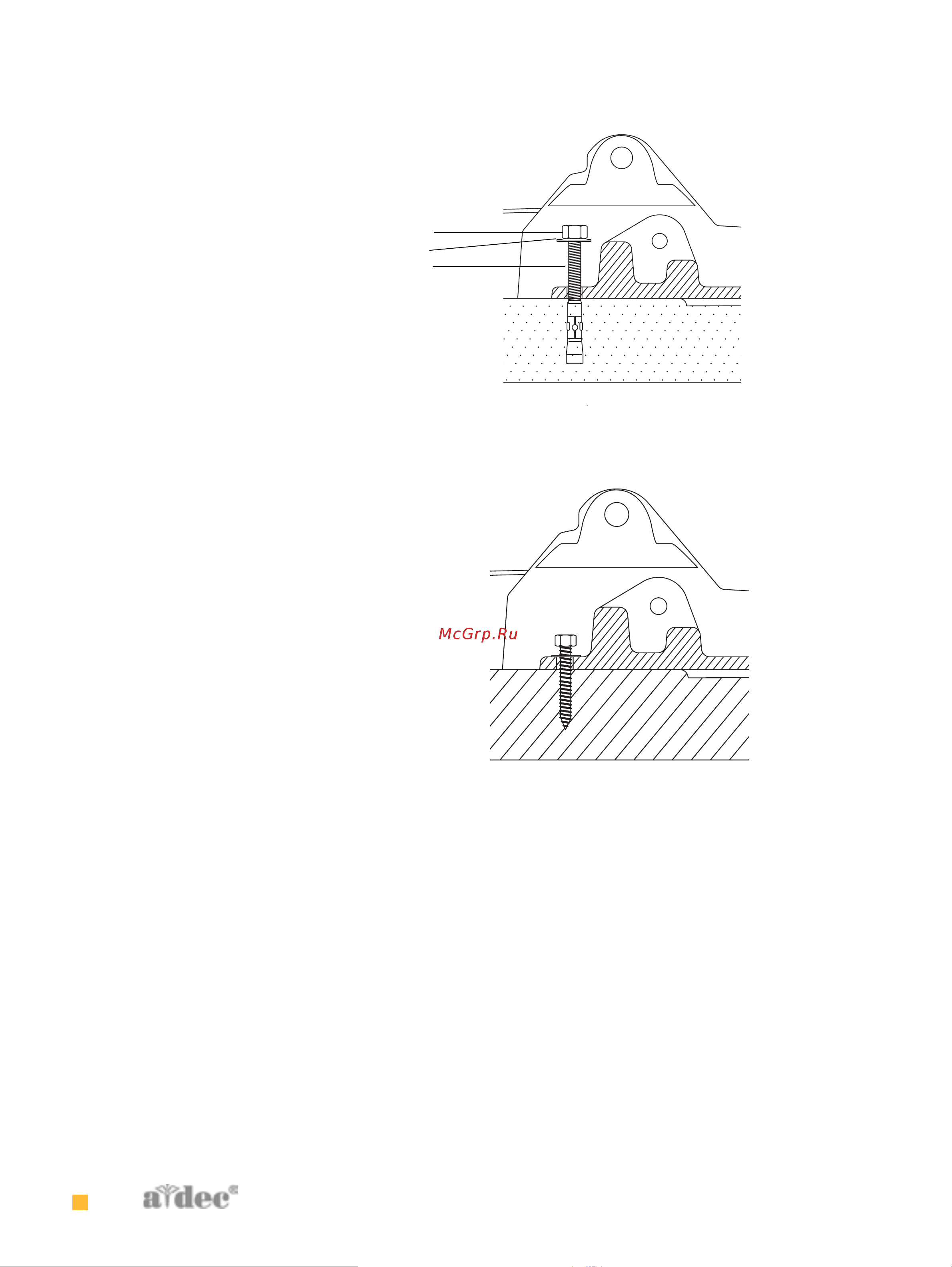

Рисунок 8 Крепление кресла—бетонный пол
(А) Головка болта; (В) Шайба; (С) Анкерный болт
Рисунок 9 Крепление кресла —деревянный пол
А
B
C
E
