Инструкция по установке A-dec
6 86.0400.10 Редакция D 2007-01
4. Вставьте силовой кабель и включите
кресло к источнику питания.
Удалите транспортировочный
штифт
1. Используйте функцию тройного
нажатия для подъема кресла:
1. Трижды нажмите на правую сто-
рону стопорной пластины кресла
и продолжайте держать пластину
после третьего нажатия (см. Рису-
нок 4).
2. Продолжайте удерживать ее до
полного подъема базы и спинки
кресла.
ПРИМЕЧАНИЕ Кнопка
включения/выключе-
ния питания располо-
жена на базе кресла.
Данная функция позво-
ляет вам включать и
выключать питание
всей системы одной
кнопкой. Если кнопка
нажата, питание сис-
темы включено. Если
кнопка отжата, пита-
ние системы выклю-
чено. (см. Рисунок 3).
ПРИМЕЧАНИЕ Опустите
кресло, нажав на пластину
три раза и удерживая ее
после третьего нажатия.
После подъема база не
будет опускаться до уста-
новки педального выклю-
чателя или клавиатуры.
Установка клавиатуры или
педального выключателя
деактивирует функцию
срабатывания при трой-
ном нажатии.

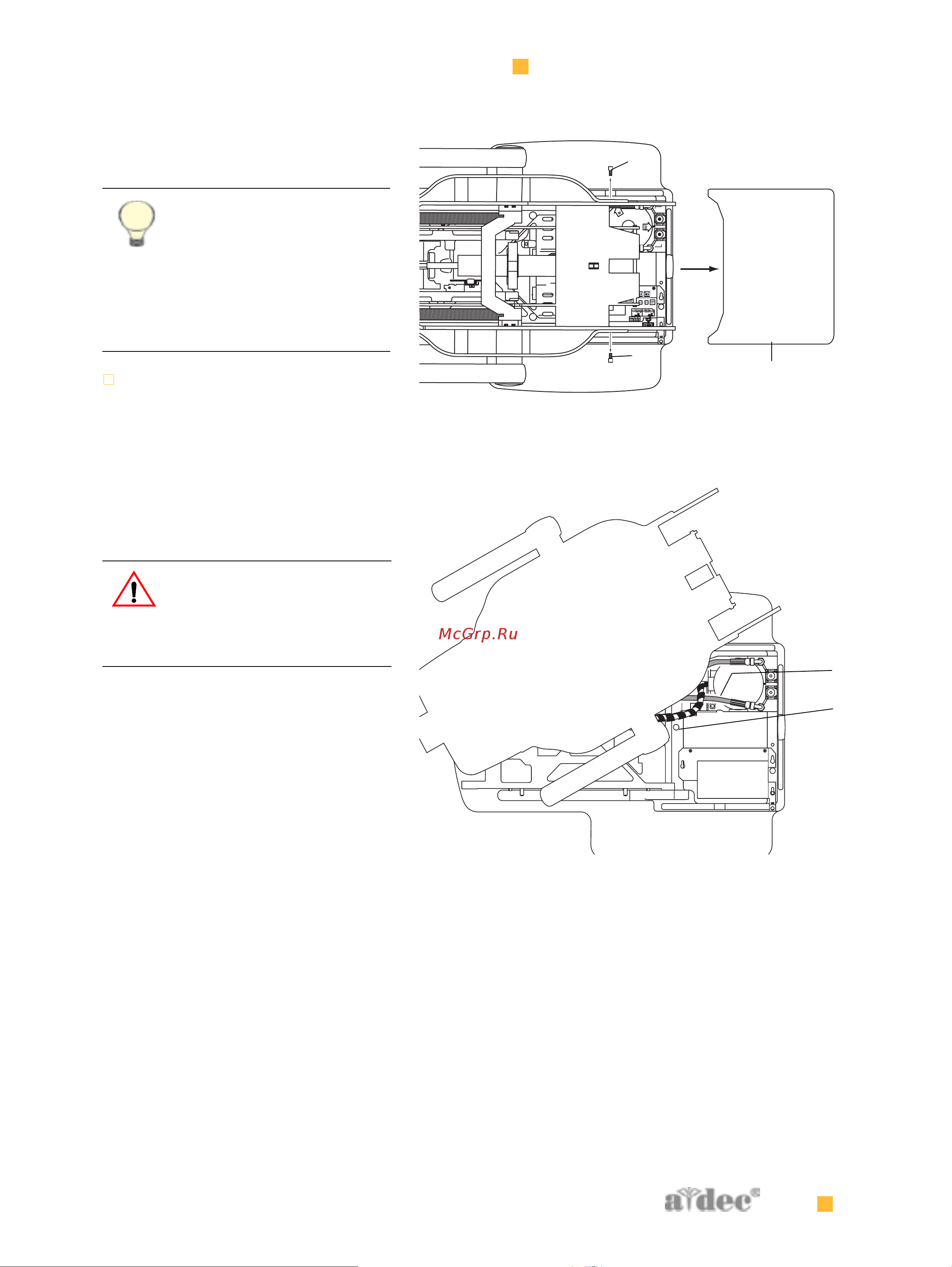

Рисунок 4 Поднимите кресло
(A) Трижды нажмите на стопорную пластину и удерживайте ее; (B)
Транспортировочный штифт
Рисунок 5 Удалите транспортировочный штифт
(A) Транспортировочный штифт; (B) Поворотный тормоз; (C) Кресло
с поднятой базой и спинкой
B
А
А
B
C
C
Коробка 1: Кресло и педальный выключатель
86.0400.10 Редакция D 2007-01 7
3. Зажмите транспортировочный
штифт и потяните его вниз (см.
Рисунок 5).
Прикрепите кресло к полу
1. Снимите крышку насоса (см.
Рисунок 6).
2. Освободите поворотный тормоз
для вращения рамы кресла
вправо или влево, что откроет
доступ к крепежному отверстию
(см. Рисунок 7).
СОВЕТ Возможно,
потребуется освобо-
дить поворотный тор-
моз и удалить штифт.
Для предотвращения
поворота оставьте
транспортировочный
штифт на месте.
ОСТОРОЖНО Будьте
осторожны и не повре-
дите гидравлическую
трубку около крепеж-
ного отверстия.
Рисунок 6 Снимите крышку насоса
(A) Крышка насоса; (B) Винт крышки
Рисунок 7 Вращайте кресло для получения доступа к отверстию
(A) Гидравлическая трубка (В) Крепежное отверстие
B
B
А
А
B
E
