Инструкция по установке A-dec
6 86.0400.10 Редакция D 2007-01
4. Вставьте силовой кабель и включите
кресло к источнику питания.
Удалите транспортировочный
штифт
1. Используйте функцию тройного
нажатия для подъема кресла:
1. Трижды нажмите на правую сто-
рону стопорной пластины кресла
и продолжайте держать пластину
после третьего нажатия (см. Рису-
нок 4).
2. Продолжайте удерживать ее до
полного подъема базы и спинки
кресла.
ПРИМЕЧАНИЕ Кнопка
включения/выключе-
ния питания располо-
жена на базе кресла.
Данная функция позво-
ляет вам включать и
выключать питание
всей системы одной
кнопкой. Если кнопка
нажата, питание сис-
темы включено. Если
кнопка отжата, пита-
ние системы выклю-
чено. (см. Рисунок 3).
ПРИМЕЧАНИЕ Опустите
кресло, нажав на пластину
три раза и удерживая ее
после третьего нажатия.
После подъема база не
будет опускаться до уста-
новки педального выклю-
чателя или клавиатуры.
Установка клавиатуры или
педального выключателя
деактивирует функцию
срабатывания при трой-
ном нажатии.

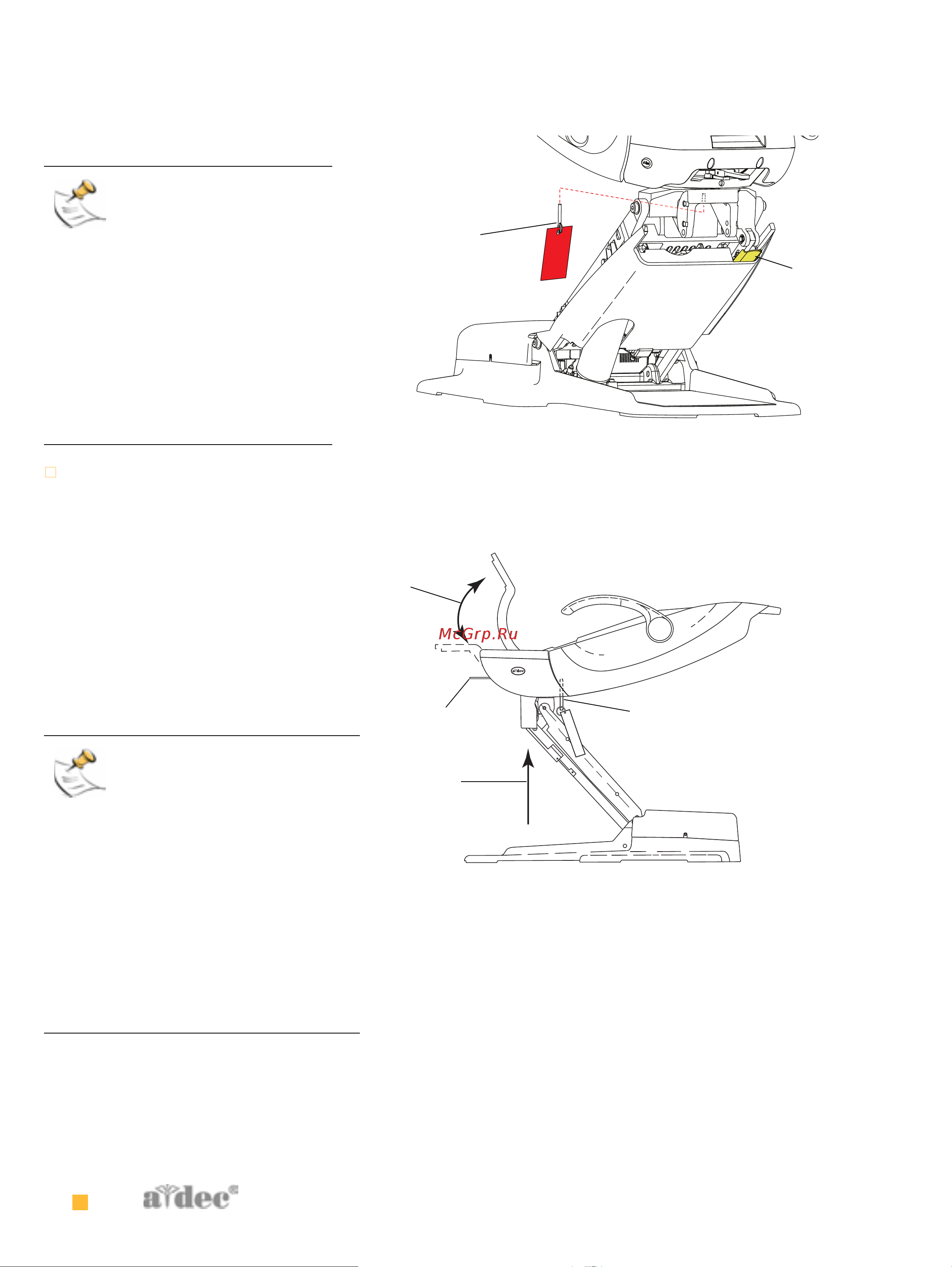

Рисунок 4 Поднимите кресло
(A) Трижды нажмите на стопорную пластину и удерживайте ее; (B)
Транспортировочный штифт
Рисунок 5 Удалите транспортировочный штифт
(A) Транспортировочный штифт; (B) Поворотный тормоз; (C) Кресло
с поднятой базой и спинкой
B
А
А
B
C
C
E
