Инструкция по установке A-dec
4 86.0400.10 Редакция D 2007-01
Коробка 1: Кресло и педальный выключатель
86.0400.10 Редакция D 2007-01 5
К ОРОБКА 1:
К
РЕСЛО
И ПЕДАЛЬНЫЙ
ВЫКЛЮЧАТЕЛЬ
Снимите кресло с подкладки
1. Распакуйте кресло, но не уда-
ляйте транспортировочную
обвязку (см. Рисунок 3).
2. При снятии кресла с подкладки
используйте раму сиденья. Уста-
новите кресло в нужное место.
3. Удалите транспортировочную
обвязку.
ПРИМЕЧАНИЕ Проверьте
материал покрытия
пола. Если покрытие
тоньше, чем 3 1/4
дюйма (82 мм), свяжи-
тесь со строительным
подрядчиком по воп-
росу усиления пола.
ОСТОРОЖНО Не пытай-
тесь передвигать кресло
за подлокотники.
Рисунок 2 511 Кресло

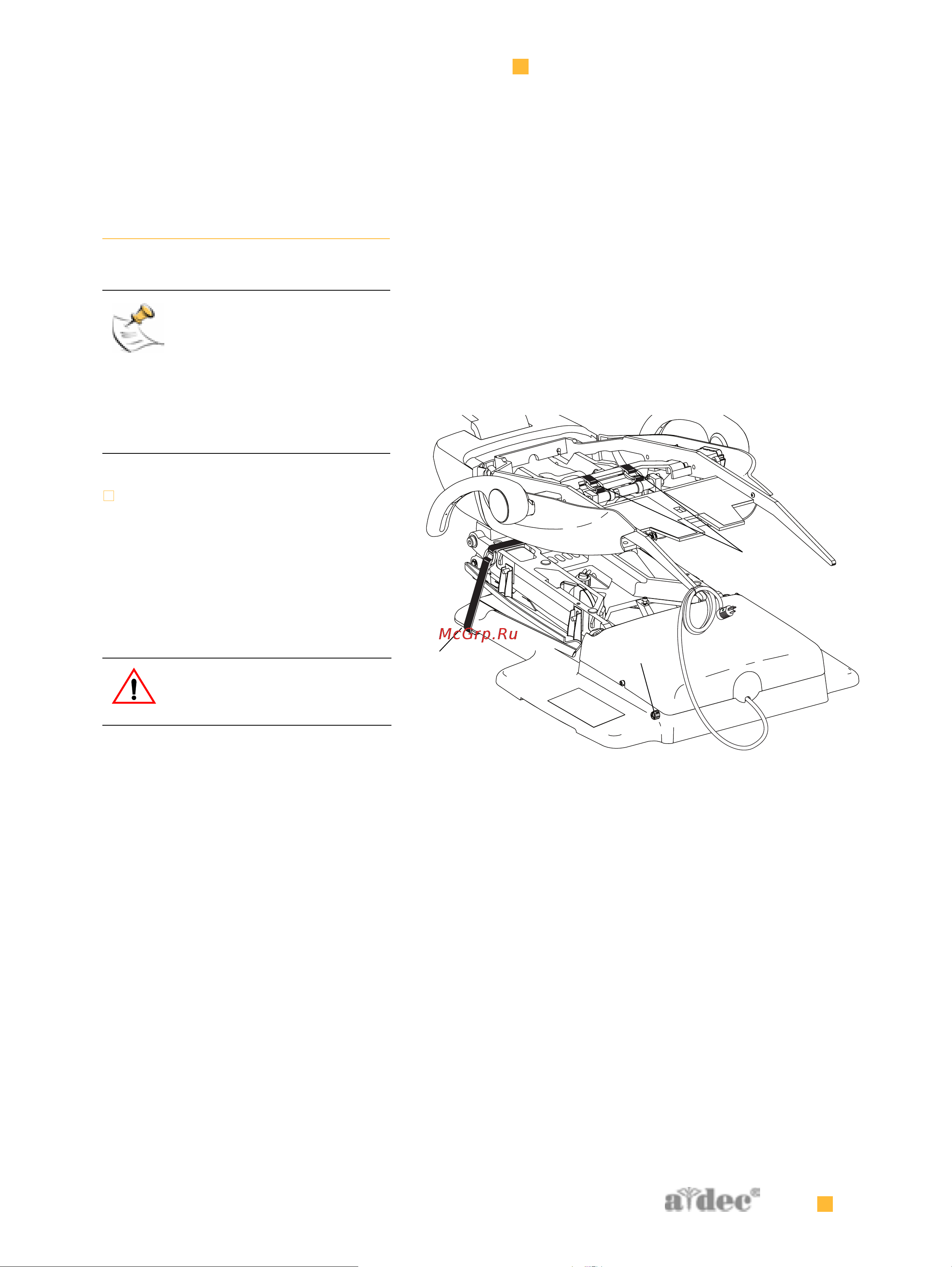

Рисунок 3 Снимите кресло с подкладки
(A) Транспортировочная обвязка; (B) Кнопка включения питания
А
B
А
E
