Инструкция по установке A-dec
22 86.0400.10 Редакция D 2007-01
Установка напольной коробки
1. Поднимите базу кресла полностью и
отключите питание.
2. Снимите крышку коробки (см. Рису-
нок 38, стр. 21).
3. Установите напольную коробку в
нужное место:
1. Измерьте внешний изгиб для
соответствия размеру от кресла до
напольной коробки.
2. Отрежьте избыток.
3. Поместите шарообразный зажим
в раму напольной коробки и
вставьте спиральную трубку в
зажим.
4. Закрепите напольный ящик на полу.
Используйте четыре винта, находя-
щихся в Коробке 4.
Установите влагоотделитель
(дополнительно)
Соблюдайте инструкции, прилагаемые к
влагоотделителю (см. Рисунок 39).
Установите коллектор воды/воздуха
кресла
Коллектор воды/воздуха кресла — цент-
ральная точка соединения трубок подачи
воды и воздуха.
1. Удалите крепежные болты из подъем-
ника кресла.
2. Вставьте установочный штифт кол-
лектора воды/воздуха в отверстие на
подъемнике кресла (см. Рисунок 40).
3. Закрепите коллектор крепежным
винтом.
ЭЛЕКТРИЧЕСКИЙ ТОК Невы-
полнение этого требования
может привести к серьезной
травме.

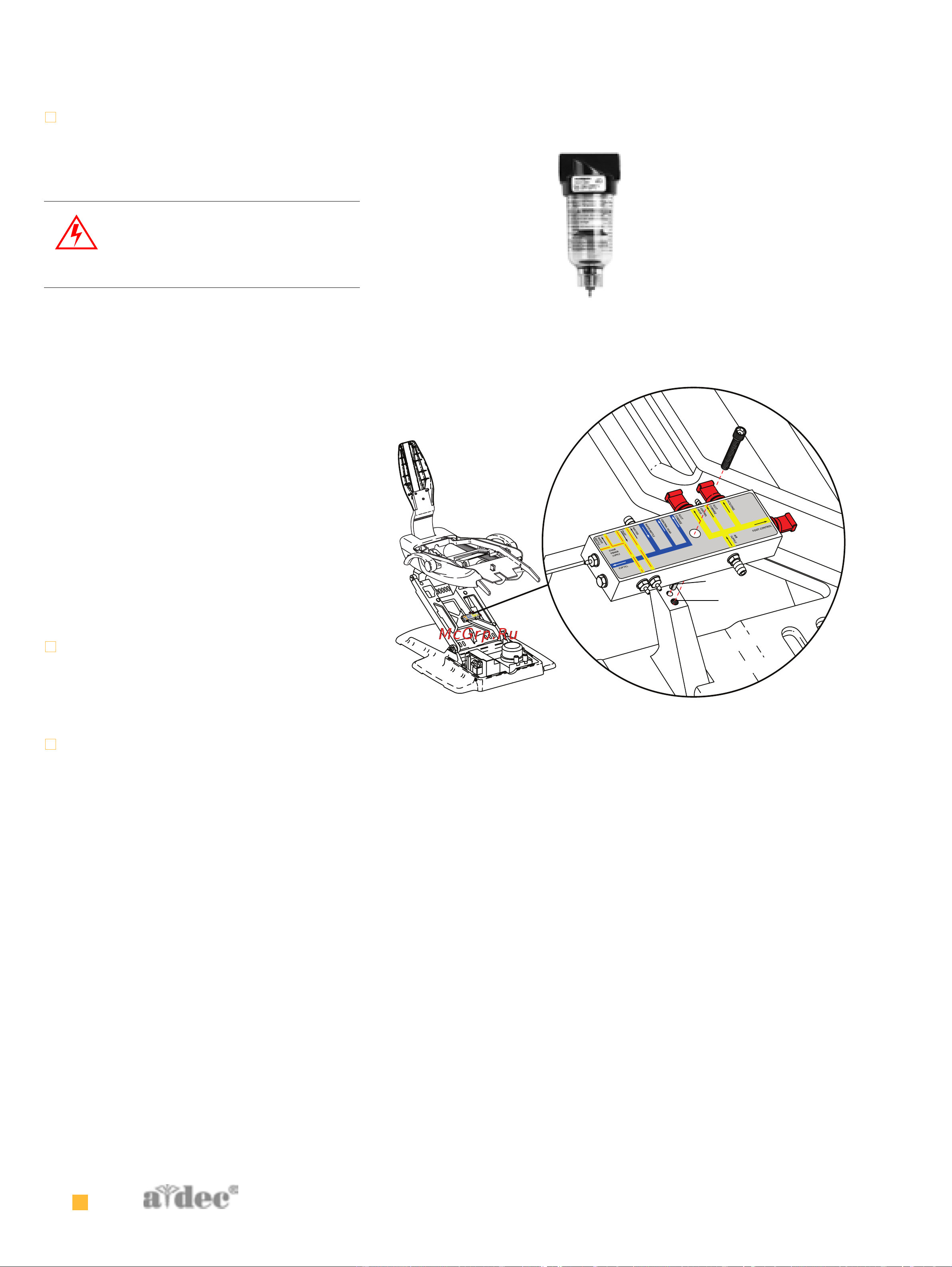

Рисунок 39 Установите влагоотделитель (дополнительно)
Рисунок 40 Установите коллектор воды/воздуха кресла
(A) Установочный штифт коллектора ; (B) Отверстие крепежного
винта
А
B
E
