Инструкция по установке A-dec
18 86.0400.10 Редакция D 2007-01
2. Используйте смазочную пластину
для смазки стойки держателя пере-
дней панели.
3. Установите упорную шайбу (кону-
сом к дну ступицы) в стойку (см.
Рисунок 28).
4. Установите систему подачи в сборе
на держатель рычага (см. Рисунок 29).
5. Проведите трубки сквозь держатель
6. Установите упорное кольцо шкворня
выступом в паз держателя.
7. Установите обжимное кольцо поверх
упорного кольца для крепления сис-
темы подачи к стойке.
8. Затяните натяжной зажимный винт
для регулировки усилия вращения
гибкого держателя. Не затягивайте
его слишком сильно (см. Рисунок 29).
СОВЕТ Для упрощения
работы не удаляйте защит-
ную ленту торцов трубок.

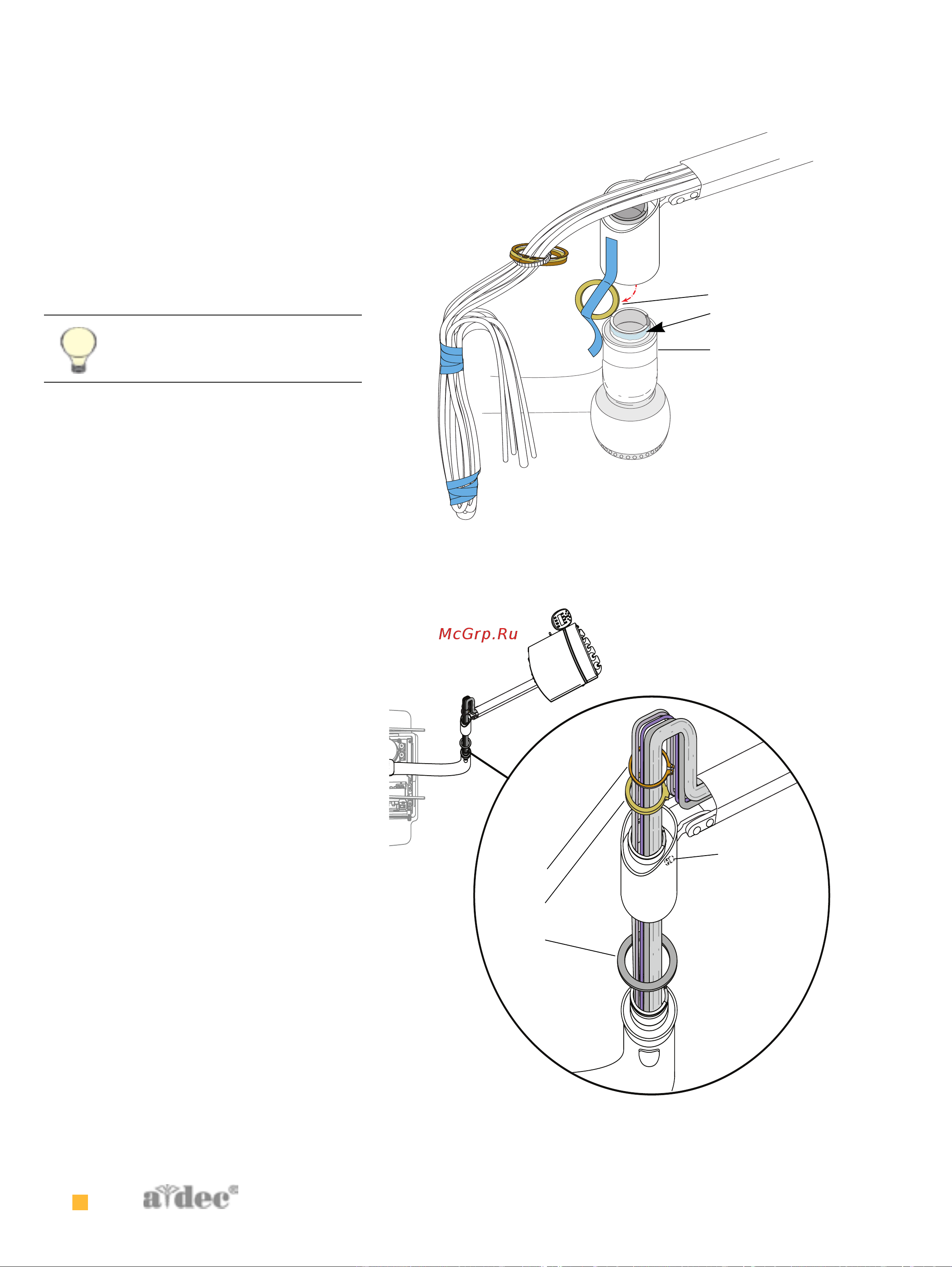

Рисунок 28 Установите упорную шайбу на стойку
(А) Упорная шайба; (В) Смажьте стойку здесь (С) Стойка
Рисунок 29 Установите систему подачи на держатель передней
панели
(A) Обжимное кольцо; (B) Опорное кольцо; (C) Упорный подшипник;
(D) Стопорный винт
А
B
C
А
B
C
D
E
