10 Behringer XENYX QX2442USB/QX2222USB/QX1832USB/QX1622USB. Руководство пользователя

Пре- и постфейдерные посылы

При обработке сигнала канала эффектами как правило используются постфейдерные посылы, чтобы баланс

между прямым и обработанным сигналами оставался неизменным даже при изменении положения фейдера

канала. Если же подать на эффект префейдерный сигнал канала, обработанный сигнал будет присутствовать в

миксе даже в том случае, если фейдер канала находится в минимуме. Для организации мониторинга обычно

используются префейдерные посылы. Это позволяет формировать мониторный микс независимо от основного,

поскольку фейдеры каналов на него влияния не оказывают.

PRE

Если переключатель PRE канала нажат, сигнал посыла Aux отбирается до фейдера.

Посылы, обозначенные как FX, направляются на встроенный процессор эффектов, соответственно они

постфейдерные и постмьютовые. Более подробная информация приводится в разделе "4. Процессор цифровых

эффектов" на стр. 21.

• При использовании встроенного процессора эффектов убедитесь, что разъем STEREO AUX RETURN 3

(для QX2442USB и QX2222USB) не задействован. В противном случае возврат с встроенного эффекта

мьютируется. При использовании выхода FX OUT при работе с внешним процессором эффектов это не

существенно.

• QX1622USB и QX1832USB: для этих консолей приведенное выше замечание относится к разъему

STEREO AUX RETURN 2, поскольку выхода STEREO AUX RETURN 3 в них не предусмотрено.

2.1.4 Переключатели маршрутизации, SOLO, MUTE, регулятор PAN и

фейдер канала

QX2442USB

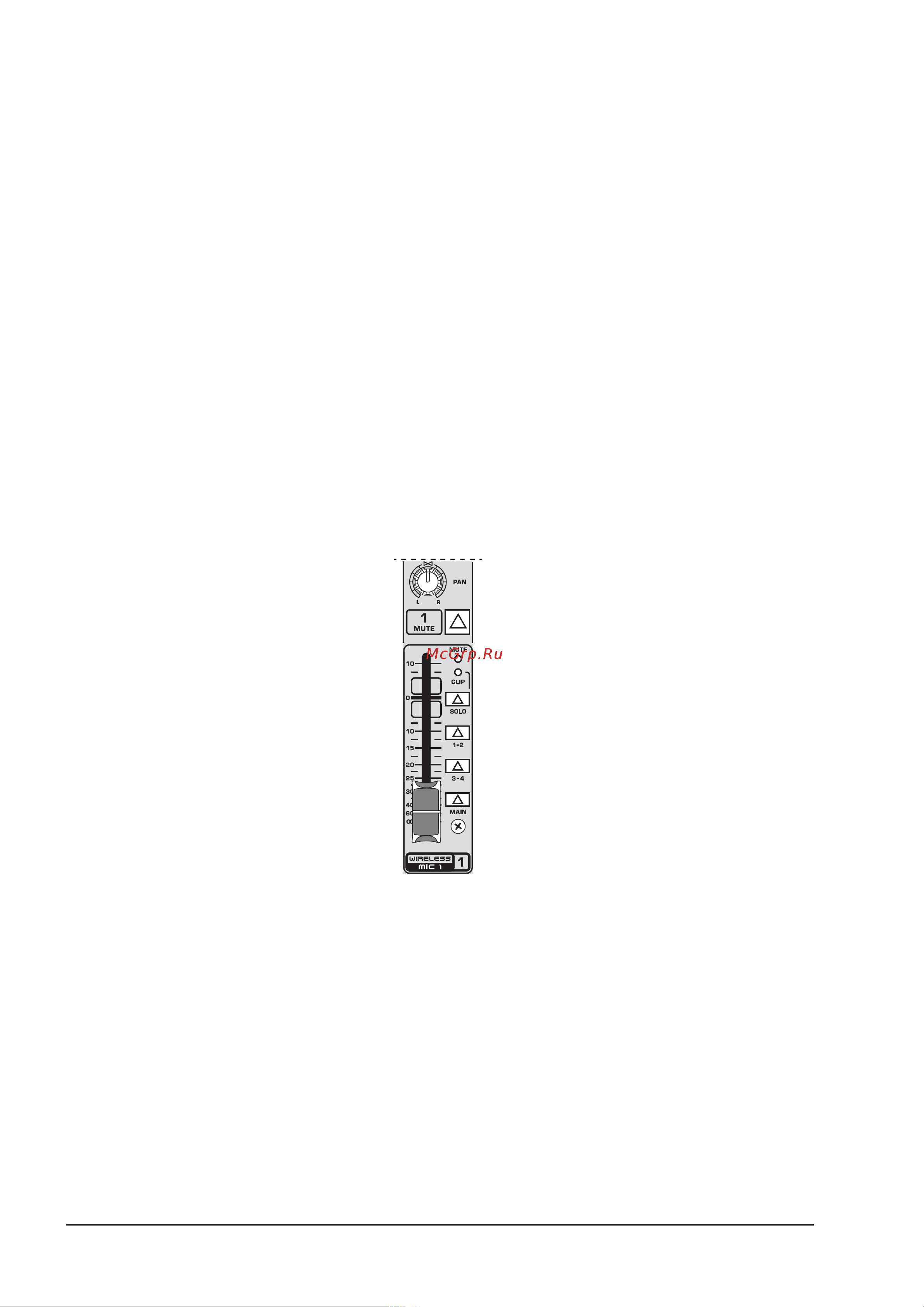

Рис. 2.4: Регуляторы панорамы, маршрутизации и фейдер канала

PAN

Этот регулятор определяет панораму канала, то есть его положение в стерео поле. При работе с подгруппами

регулятор PAN позволяет подавать сигнал только на один из выходов, что может потребоваться при записи.

Например, если при направлении сигналов на подгруппы 3 и 4 отпанорамировать канал до упора влево, он

попадет только в подгруппу 3, если до упора вправо — только в подгруппу 4.

MUTE

Этот переключатель прерывает тракт сигнала до фейдера, мьютируя и выводя его из основного микса. Посылы

Aux каналов расположены после фейдеров каналов, поэтому при нажатии на переключатель MUTE канала

мьютируется и его посыл Aux. Однако, префейдерные мониторные посылы расположенные в сигнальном тракте

до переключателя MUTE, остаются активными при любом его положении.

Индикатор MUTE

Загорается при мьютировании канала.
