Behringer XENYX QX2442USB/QX2222USB/QX1832USB/QX1622USB. Руководство пользователя 9
2.1.2 Эквалайзер
В тракт всех моно каналов включен 3-полосный эквалайзер с полупараметрической серединой. Все частотные
полосы предусматривают усиление/подавление сигнала в диапазоне до 15 дБ. В центральной позиции
усиление/подавление отсутствуют.
Схемотехника британского эквалайзера основана на технологии, использованной в хорошо известных топовых
консолях, и обеспечивает теплое звучание без нежелательной окраски. Это исключительно музыкально
звучащие эквалайзеры, которые в отличии от обычных лишены побочных эффектов, таких как фазовый сдвиг или
ограничение частотной полосы пропускания даже при экстремальных значениях (±15 дБ).
Все модели

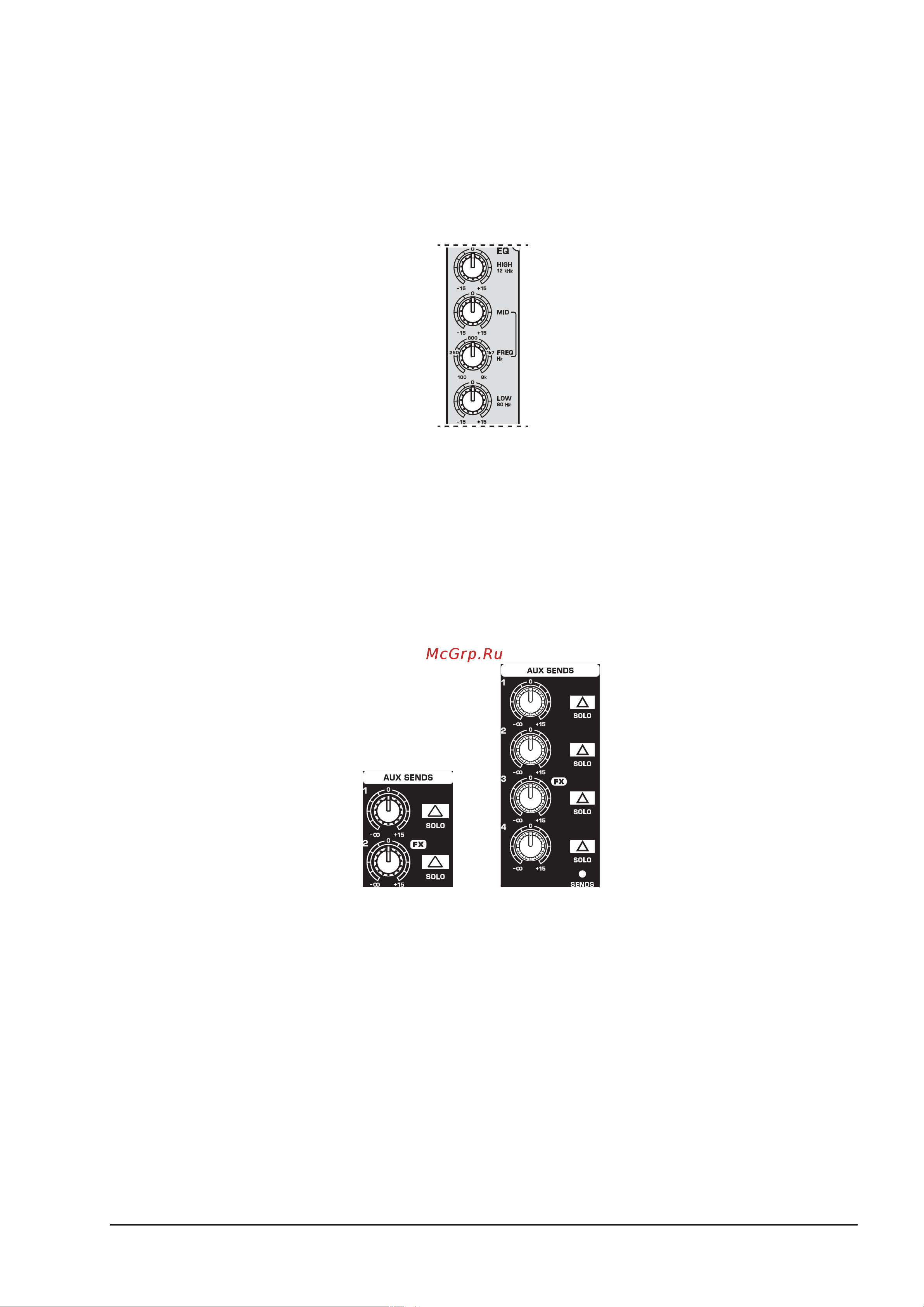

Рис. 2.2: эквалайзер и входные канал
ы
Диапазоны высоких (HIGH) и низких (LOW) частот обрабатываются с помощью полочных фильтров, которые
увеличивают/уменьшают уровень сигнала выше/ниже граничной частоты, которая равна 12 кГц и 80 Гц для
обрезных фильтров высоких и низких частот соответственно. Среднечастотный диапазон обрабатывается с
помощью полупараметрического эквалайзера с фиксированной добротностью Q (1 октава) и настраиваемой
центральной частотой (100 Гц — 8 кГц). Для управления уровнем усиления/подавления средних частот
используйте регулятор MID, центральной частотой — регулятор FREQ.
2.1.3 Мониторная шина и шина эффектов (посылы Aux)
QX1622USB
QX2442USB
Рис. 2.3: регуляторы посылов линейки каналана мониторную шину и шину эффектов
На мониторную шину и шину эффектов (посылы Aux) подаются сигналы с одного или нескольких каналов, где
они и суммируются. Сигнал с выхода этой шины подается на разъем Aux Send (для мониторинга: MON OUT —
QX1832USB), с которым можно скоммутировать, например, активную мониторную ауди систему или внешний
процессор эффектов. В последнем случае возврат с эффектов в микшерную консоль осуществляется с помощью
разъемов Aux Return.
Мониторная шина и шина эффектов монофонические. Сигнал отбирается на них после эквалайзера и
предусматривает усиление на +15 дБ.
