AUX SEND 1, 2 и 4

Регулятор AUX SEND 1 управляет громкостью микса, сформированного из посылов каналов на шину Aux 1.

Аналогично, регулятор AUX SEND 2 управляет громкостью микса, сформированного из посылов каналов на шину

Aux 2, а регулятор AUX SEND 4 — громкостью микса, сформированного из посылов каналов на шину Aux 4.

QX2442USB

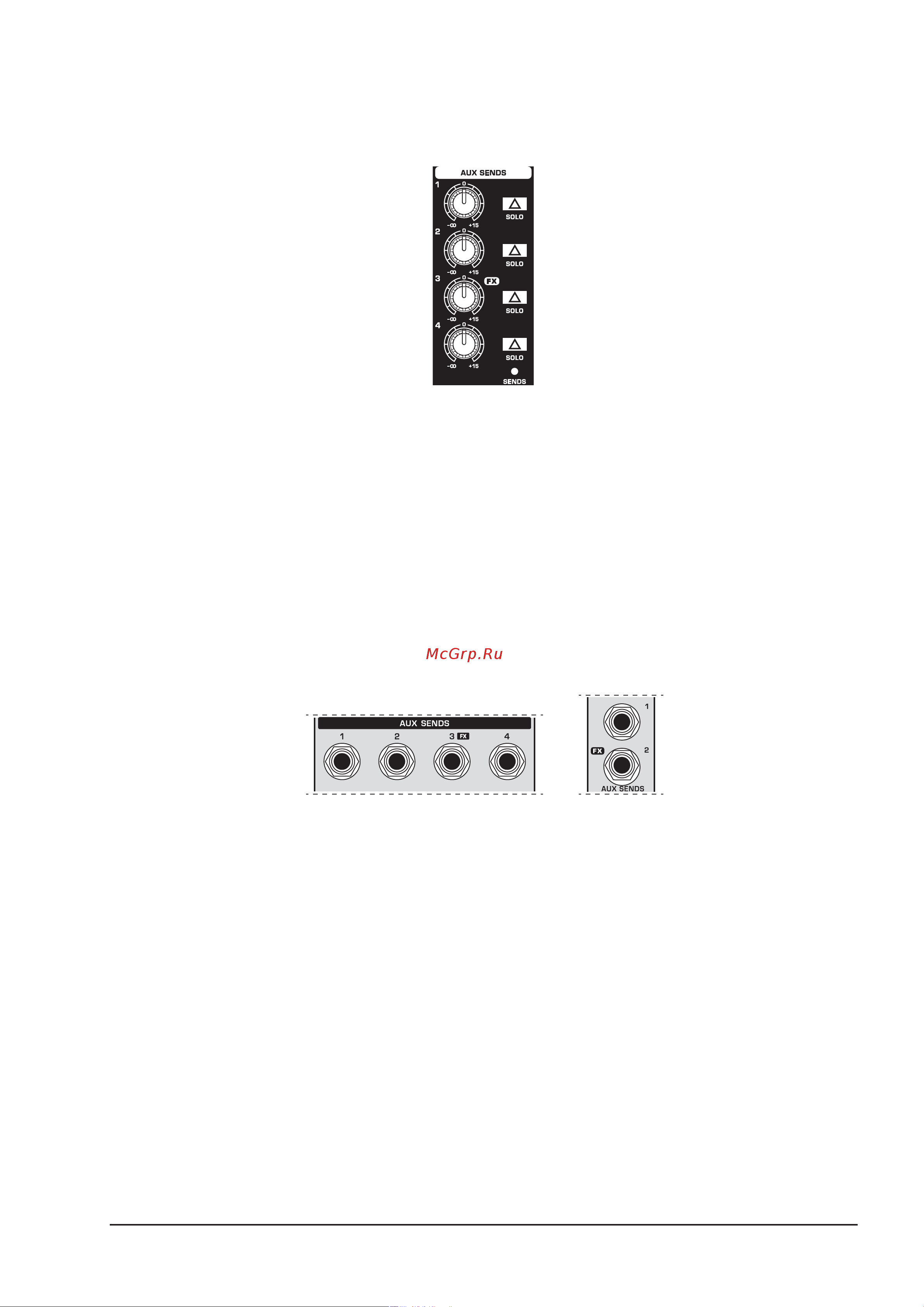

Рис. 2.7: регуляторы AUX SEND мастер-секции

AUX SEND 3 (FX)

Этот регулятор определяет уровень сигнала, подаваемого на внешний или внутренний процессор эффектов. В

микшерных консолях QX1622USB и QX1832USB эту функцию выполняет регулятор AUX SEND 2 (FX).

SOLO

Позволяет независимо мониторить сигнал шин Aux на выходах CONTROL ROOM/PHONES и с помощью

измерителей уровня.

• Для мониторинга сигнала только одной шины Aux убедитесь, что переключатели SOLO SWITCHES

остальных шин Aux не нажаты, а переключатель MODE находится в позиции SOLO (не отжат).

Выходы шин Aux

QX2442USB

QX1832USB

Рис. 2.8: разъемы посылов Aux

Выходы AUX SEND

Используются для коммутации с мониторным усилителем или активными мониторными акустическими

системами. Отбор сигнала на мониторные шины необходимо производить до фейдеров каналов.

• В микшерной консоли QX2222USB посыл на шину Aux 1 всегда префейдерный, поэтому он называется

MON (мониторный). В микшерной консоли QX1832USB предусмотрен отдельный мониторный выход

MON OUT (см. "2.3.4 Мониторная секция микшерной консоли QX1832USB" на стр. 14).

Как уже упоминалось ранее, постфейдерные посылы каналов можно использовать для подачи сигналов на

внешние процессоры эффектов.

AUX SEND (FX)

На этот выход подается микс, сформированный из посылов FX каналов. Его можно использовать для

подключения внешних процессоров эффектов для обработки сигнала шины FX. Обработанный сигнал

возвращается в микшерную консоль через стерео возвраты STEREO AUX RETURN.
