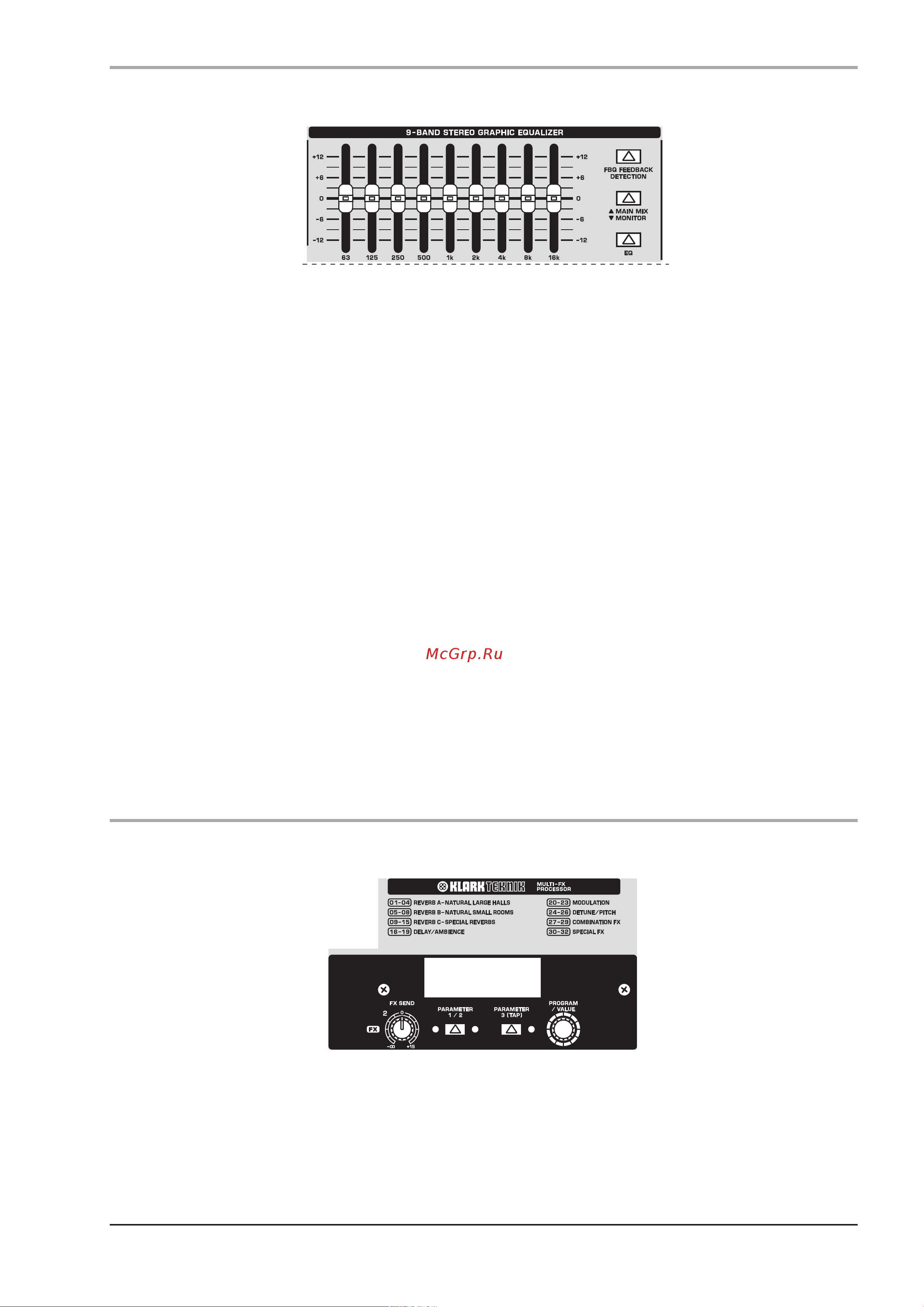

Behringer XENYX QX2442USB/QX2222USB/QX1832USB/QX1622USB. Руководство пользователя 21
3. Графический 9-полосный эквалайзер (только QX1832USB)
QX1832USB
Рис. 3.1: графический стерео эквалайзер микшера QX1832USB
Графический стерео эквалайзер позволяет настраивать звук в соответствии с акустическими особенностями
конкретного помещения.
EQ IN
Этот переключатель используется для включения графического эквалайзера.
MAIN MIX/MONITOR
Этот переключатель используется для назначения графического эквалайзера либо на шину основного микса,
либо на шину мониторного. Если он не нажат, он работает в режиме стерео и включается в тракт шины
основного микса. На мониторный микс в этом случае эквалайзер влияния не оказывает.
Если переключатель нажат, он работает в режиме моно и включается в тракт мониторного микса. На основной
микс в этом случае эквалайзер влияния не оказывает.
FBQ FEEDBACK DETECTION
Этот переключатель используется для включения системы обнаружения обратной связи. Критические частоты
обозначаются с помощью индикаторов фейдеров эквалайзера. Для того чтобы избавиться от обратной связи,
приберите фейдер соответствующей частотной полосы. Для того чтобы функция обнаружения обратной связи
работала, необходимо включить графический стерео эквалайзер.
• По логике вещей, для возникновения обратной связи должен быть открыт хотя бы один микрофонный
канал (в идеале несколько).
Обратная связь обычно возникает при использовании сценических мониторов, поскольку они проецируют сигнал
в направлении микрофонов. Следовательно, можно использовать функцию обнаружения обратной связи при
работе со сценическими мониторами, назначив эквалайзер на мониторную шину (см. выше MAIN MIX/MONITOR).
4. Процессор цифровых эффектов
QX1832USB
Рис. 4.1: модуль цифровых эффектов
В микшер встроен процессор эффектов, разработанный компанией KLARK TEKNIK, признанным лидером в
области проектирования оборудования по обработке сигналов. Ниже описана процедура назначения каналов на
обработку эффектами.
