Behringer XENYX QX2442USB/QX2222USB/QX1832USB/QX1622USB. Руководство пользователя 15
QX1832USB

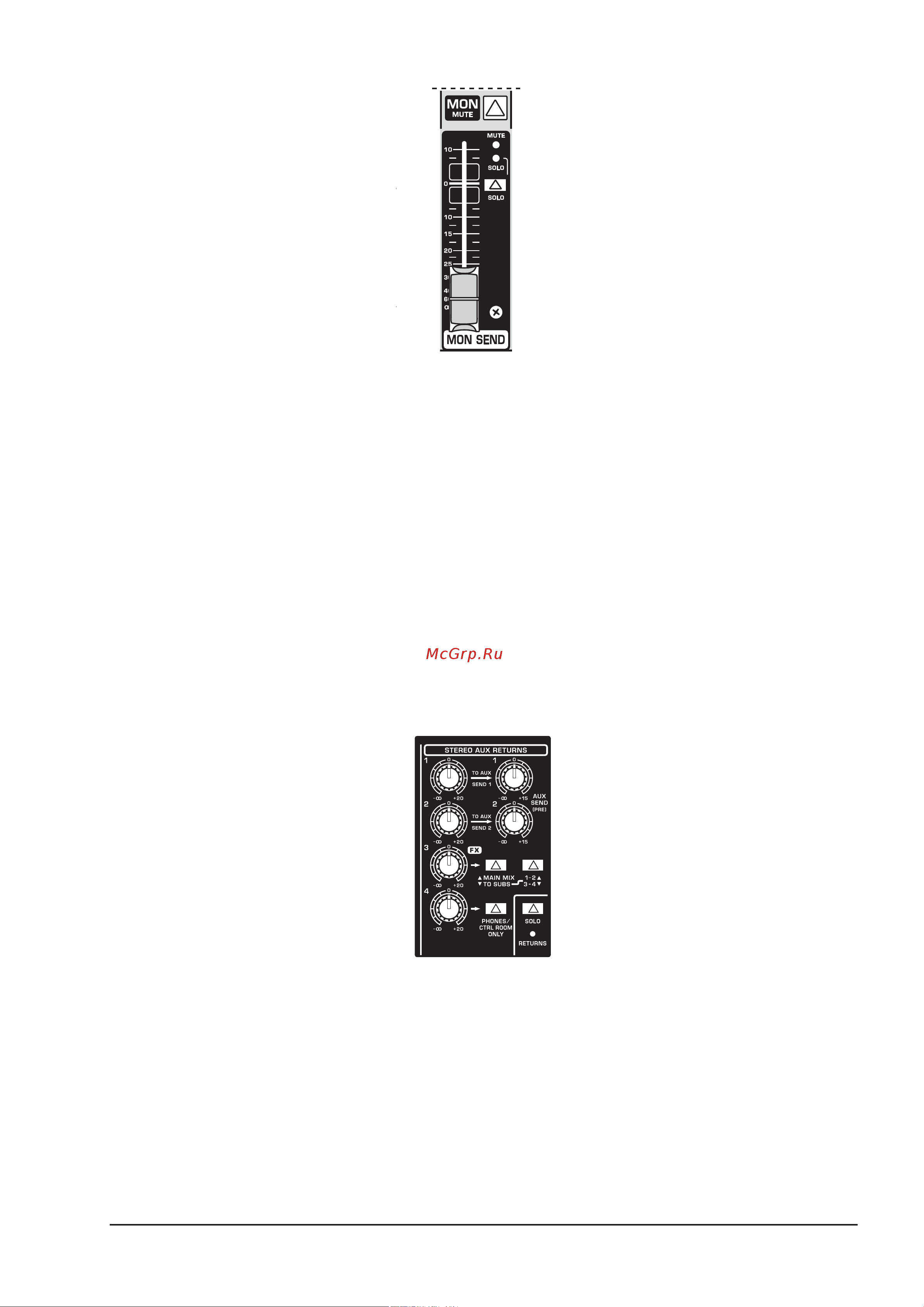

Рис. 2.11: мониторный фейдер QX1832USB
MUTE
Используется для мьютирования шины мониторных посылов.
SOLO
Направляет мониторный микс на шину Solo (после фейдера и после мьюта) или шину PFL (до фейдера и до
мьюта). Нужная шина выбирается с помощью переключателя MODE.
2.3.5 Управление стерео возвратами
STEREO AUX RETURN 1
Этот регулятор управляет уровнем сигнала шины Aux 1 в основном миксе. Если вход STEREO AUX
RETURN используется для возврата сигнала с процессора эффектов, данный регулятор определяет уровень
обработанного сигнала, который микшируется с прямым сигналом канала.
• Если предусмотрена такая схема использования, на процессоре эффектов рекомендуется установить
максимальный уровень эффекта.
QX2442USB
Рис. 2.12: стерео возвраты
STEREO AUX RETURN 1/2 (TO AUX SEND)
Два расположенных правее регулятора STEREO AUX RETURN имеют специализированное назначение. Их
можно использовать для добавления эффекта в мониторный микс. Ниже приводится соответствующий пример
(QX1622USB сконфигурирован на работу с процессором эффектов).
Скоммутируйте выход AUX SEND 2 микшерной консоли со входом L/Mono процессора эффектов, а выход
процессора эффектов — с входом STEREO AUX RETURN 1 микшерной консоли.
Скоммутируйте выход AUX SEND 1 с усилителем мониторной системы. Мастер-регулятор AUX SEND 1 управляет
общей громкостью мониторного микса.
