18 Behringer XENYX QX2442USB/QX2222USB/QX1832USB/QX1622USB. Руководство пользователя

2.3.8 Вход и выход 2-Track

QX2442USB

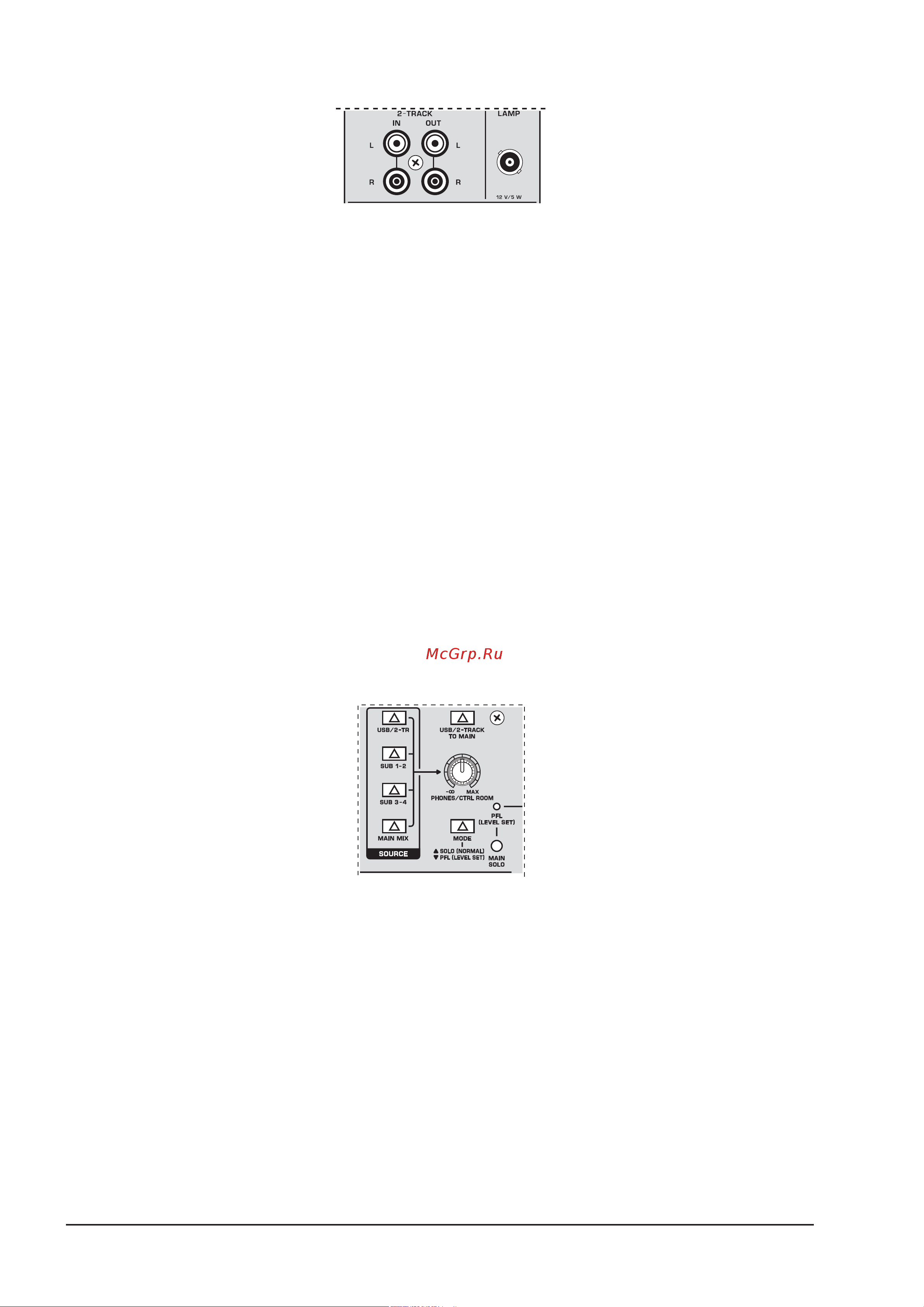

Рис. 2.15: разъемы 2-Track и розетка для лампы

2-TRACK IN

Входы 2-TRACK IN на гнездах под джеки RCA предназначены для коммутации с 2-трековым записывающим

устройством, например, DAT-магнитофоном. Кроме того, на эти входы можно подать сигнал с выходов другого

микшера XENYX. При подключении к входам 2-TRACK INPUT бытового усилителя, оборудованного селектором

источника, можно будет подавать на эти входы различные источники сигналов, например, с MP3-проигрывателя,

проигрывателя минидисков, звуковой карты и т.д.

При использовании функции подавления вокала (только QX1832USB) можно обрабатывать ею все сигналы,

поступающие в консоль с этих входов.

2-TRACK OUT

Эти выходы включены параллельно с выходами MAIN OUT, соответственно на них также подается сигнал

основного микса (не сбалансированный). Коммутируйте их со входами оборудования звукозаписи. Уровень

сигнала определяется с помощью высокоточного фейдера MAIN MIX.

• Если после этого выхода подключен компрессор или подавитель шума, организовать плавный фейдинг

с помощью фейдера MAIN MIX не всегда будет возможно.

2.3.9 Розетка для лампы (только QX2442USB)

Разъем BNC, предназначенный для подключения лампы на гибком держателе (12 В постоянного тока,

максимум 0.5 А).

2.3.10 Измеритель уровня и мониторинг

QX2442USB

Рис. 2.16: секция контрольных мониторов и наушников QX2442USB

USB/2-TR

Этот переключатель позволяет направлять сигналы входов 2-TRACK и USB на измеритель уровня, выходы

CONTROL ROOM OUT и разъемы PHONES, обеспечивая тем самым простой путь мониторинга записываемого

сигнала с помощью мониторной акустической системы или наушников.

SUB 1-2 или SUB

Этот переключатель позволяет направлять сигнал подгрупп 1-2 на измеритель уровня, выход

CONTROL ROOM OUT и на наушники.

SUB 3-4

Аналогичен переключателю SUB 1-2, но работает с подгруппами 3-4 (только для QX2442USB).
