14 Behringer XENYX QX2442USB/QX2222USB/QX1832USB/QX1622USB. Руководство пользователя

2.3.3 Стерео возвраты Aux

QX2442USBQX1832USB

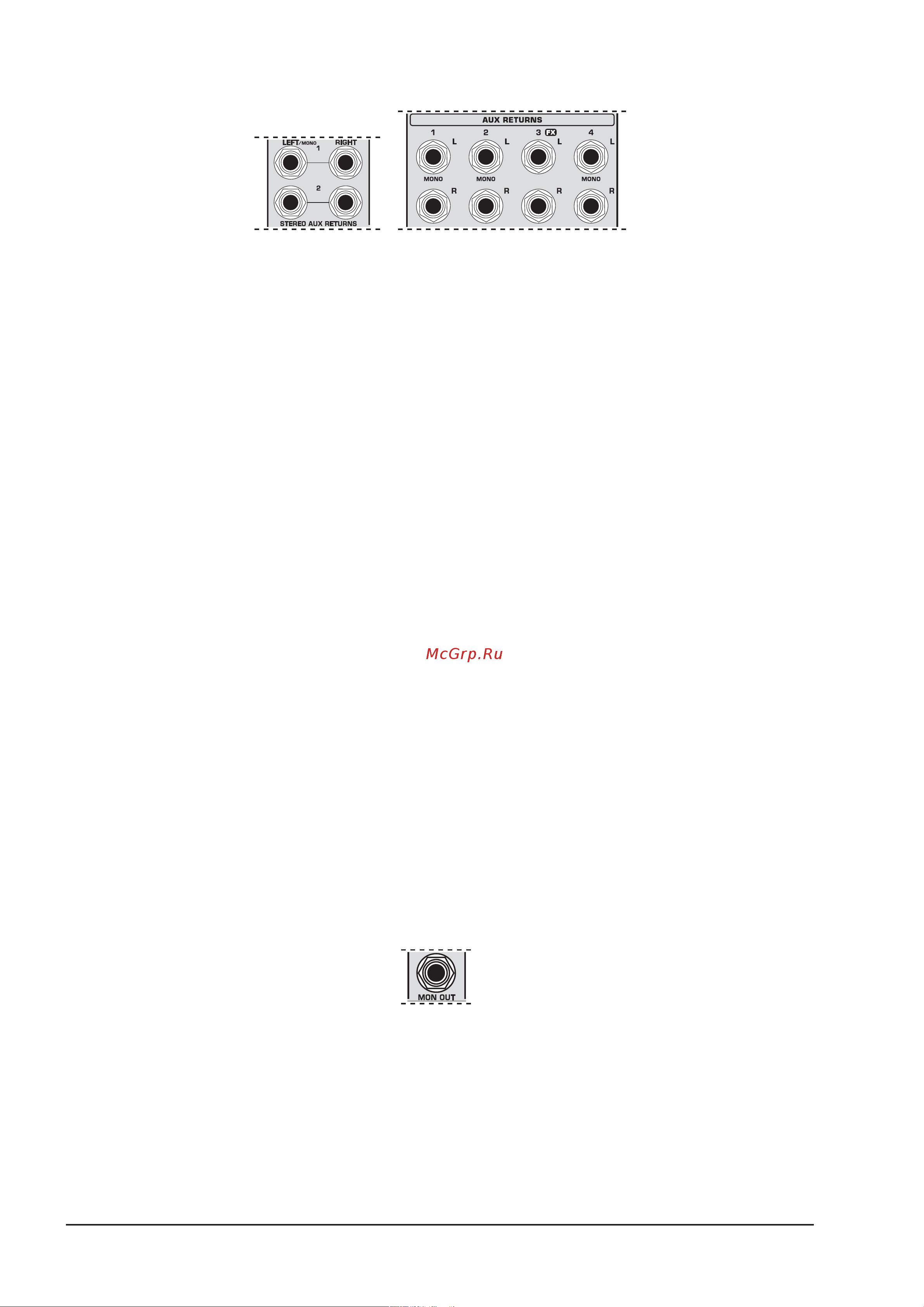

Рис. 2.9: разъемы возвратов Aux

• В микшерных консолях QX2222USB, QX1832USB и QX1622USB стерео возвраты STEREO AUX RETURN

расположены на верхней панели.

STEREO AUX RETURN

Вход STEREO AUX RETURN 1 обычно используется для возврата обработанного процессором эффектов микса,

который сформирован с помощью постфейдерных посылов Aux каналов. В этом случае он коммутируется

с выходом внешнего процессора эффектов. При коммутации только левого входа возврат AUX RETURN

автоматически настраивается на работу в режиме моно.

• Эти входы можно использовать в качестве дополнительных линейных входов.

Все входы стерео возвратов сбалансированы, но допускают также и коммутацию с использованием

несбалансированных разъемов. Если шина посылов Aux используется для мониторинга, ее разъем стерео

возврата остается свободным и с ним можно коммутировать любой источник линейного сигнала, например,

синтезатор.

• Сигнал, источника входа стерео возврата можно вывести на выходы AUX SEND (см. "STEREO AUX

RETURN 1/2 (TO AUX SEND)" на стр. 15).

STEREO AUX RETURN FX

Этот вход можно использовать для возврата обработанного эффектом микса, который был сформирован с

попомщью канальных посылов FX. Если эти разъемы уже задействованы в качестве дополнительных входов,

сигнал с эффекта можно завести в консоль через входной канал. Преимущество такого подхода заключается в

том, что в этом случае возврат с эффекта можно будет обработать эквалайзером канала.

• В этом случае регулятор FX линейки канала необходимо вывернуть до упора против часовой стрелки. В

противном случае может возникнуть обратная связь!

• Если планируется использовать встроенный процессор эффектов, не коммутируйте разъем

STEREO AUX RETURN FX, если не хотите отбирать обработанный сигнал с выхода FX OUT (только

QX2222USB и QX2442USB).

2.3.4 Мониторная секция микшерной консоли QX1832USB

Одним из отличий пульта QX1832USB от других моделей микшерных консолей этой линейки является то, что в

нем предусмотрен отдельный мониторный выход.

QX1832USB

Рис. 2.10: мониторный выход QX1832USB

Первый посыл Aux (MON) этой консоли используется для формирования мониторного микса каналов и

направления его на фейдер MON SEND.
