20 Behringer XENYX QX2442USB/QX2222USB/QX1832USB/QX1622USB. Руководство пользователя
• Регулятор PAN линейки канала характеризуется постоянной мощностью. Имеется в виду, что его
уровень остается постоянным независимо от положения в стерео поле. Если регулятор панорамы PAN
выворачивается до упора влево или вправо, его уровень увеличивается на 4 дБ. Это гарантирует, что
при установке сигнала по центру стерео поля не будет казаться, что он становится громче. По этой
причине аудио сигналы каналов, у которых регуляторы панорамы не вывернуты до упора влево или
вправо, при включении режима Solo in Place звучат несколько тише, чем в режиме PFL.
Как правило, мониторинг солированных сигналов осуществляется через выходы на контрольные мониторы или
наушники. Кроме того, уровень отображается на измерителе. При нажатии на переключатель Solo сигналы
с магнитофонного входа, подгрупп и основного микса снимаются с перечисленных выше выходов, а также с
измерителя уровня.
MAIN SOLO
Этот индикатор загорается при нажатии на переключатель Solo канала или шины посыла Aux Send. С помощью
переключателя MODE должен быть выбран режим Solo.
PFL (LEVEL SET)
Индикатор сигнализирует о том, что включен режим PFL.
Разъем PHONES
Рис. 2.17: разъем PHONES
Этот стерео выход 1/4" предназначен для коммутации с наушниками (в микшере QX2442USB предусмотрено два
таких выхода). На этот выход подается сигнал, идентичный сигналу на выходах на контрольные мониторы.
2.3.12 Фейдеры подгрупп и основного микса
Для точной настройки уровня выходного сигнала подгрупп и основного микса используются высококачественные
фейдеры.
Переключатели LEFT/RIGHT
Эти переключатели, расположенные над фейдерами подгрупп, используются для направления сигнала подгрупп
на левый и/или правый канал шины основного микса. Можно направить сигнал подгруппы на один из каналов
шины основного микса, на оба канала этой шины или вовсе не направлять сигнал с выхода подгруппы на шину
основного микса. В последнем случае сигнал подгруппы подается только на ее выходы.
QX2442USB

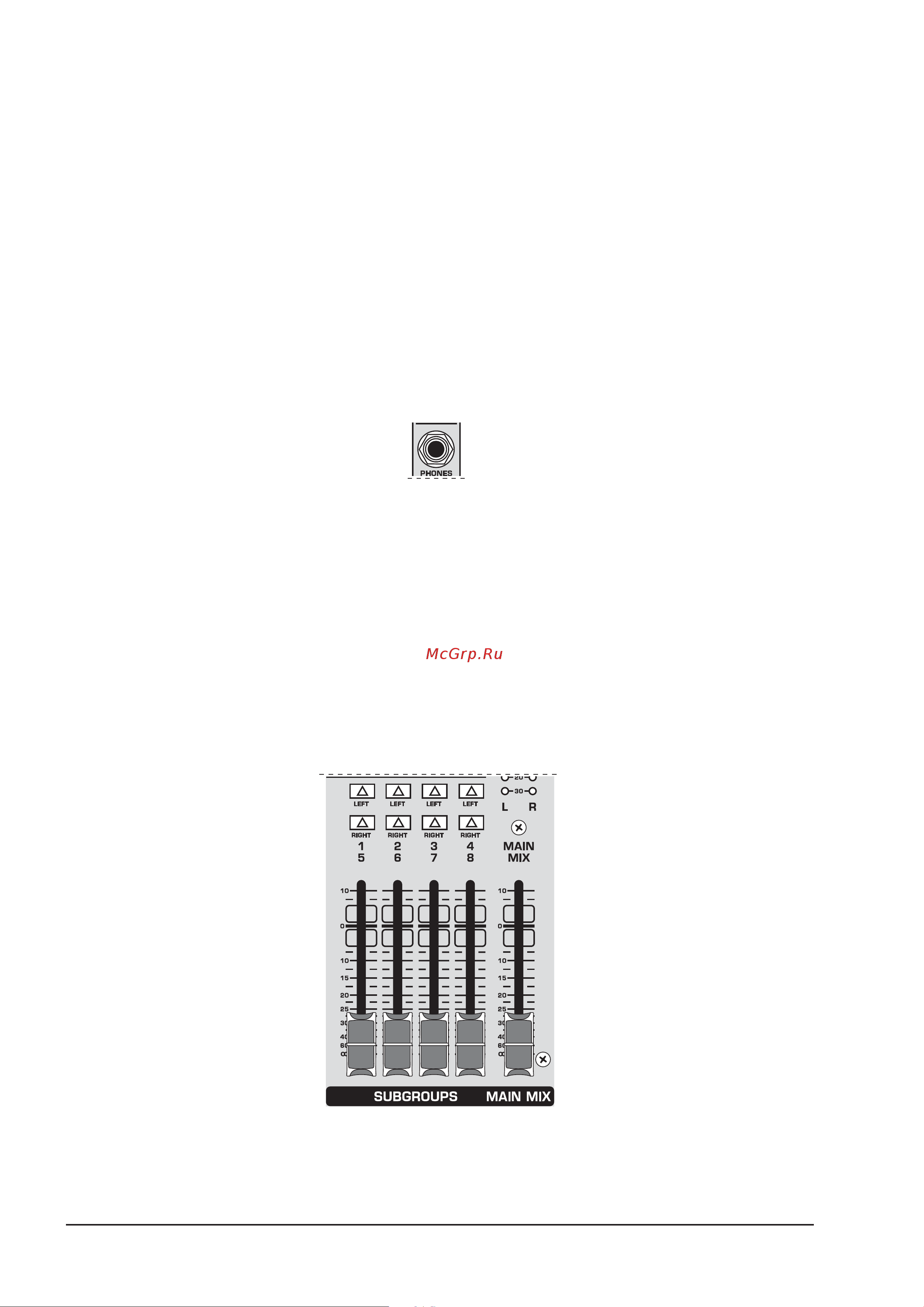

Рис. 2.18: фейдеры подгрупп и основного микса
