SWM-80 / SWM-62 серии
Руководство по эксплуатации
Symanitron LTD.
12

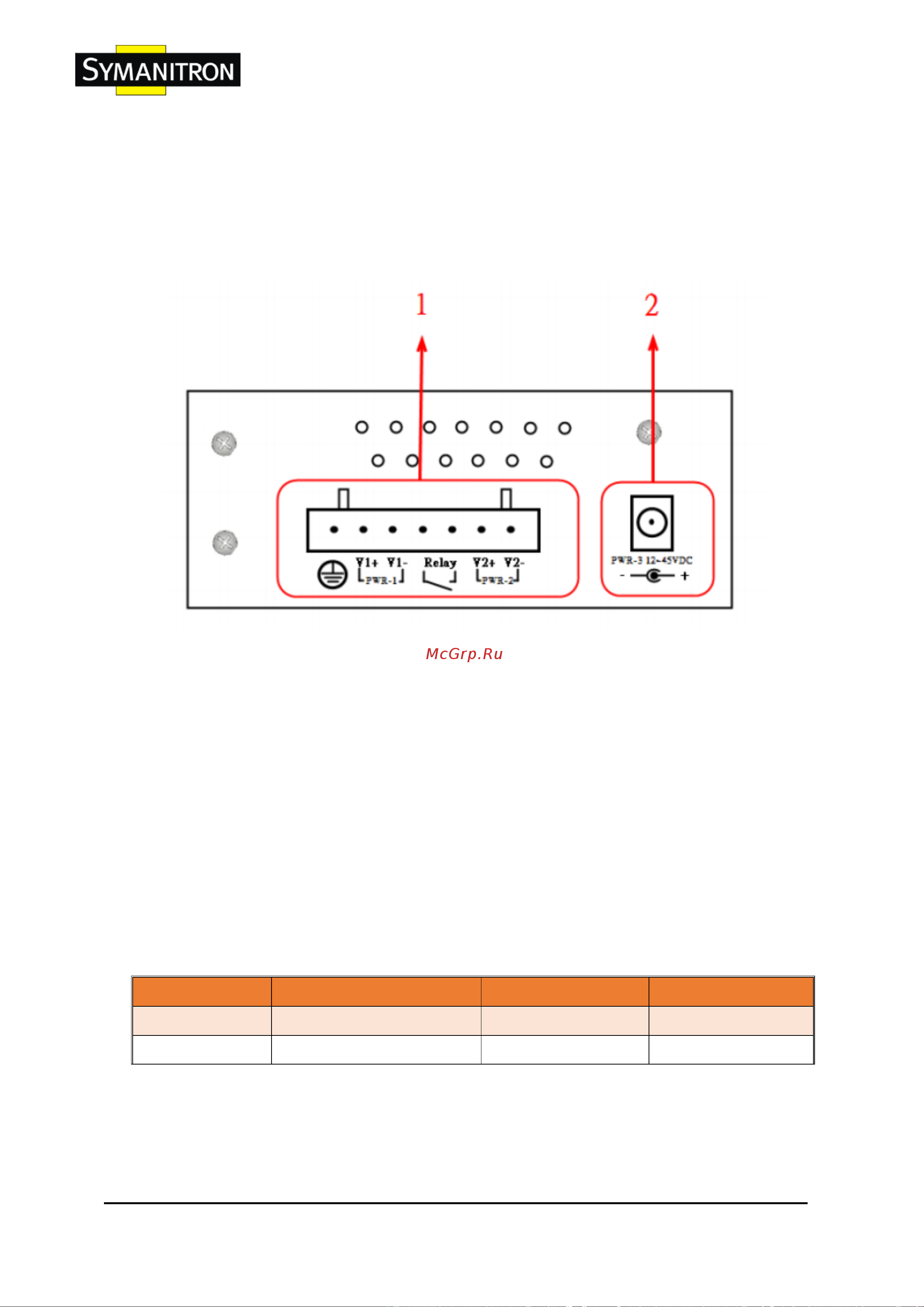

3.2 Верхняя панель
Основные компоненты верхней панели SWM-80 / SWM-62 серии показаны ниже:
1. Терминальный блок включает в себя: ввод питания PWR1, ввод питания
PWR2 (12-48VDC) и выход реле (1А @ 24VDC).
2. Разъем питания PWR3 (12-45 VDC)
Рис.4 Верхняя панель
4. Кабели
4.1 Ethernet-кабели
Коммутаторы SWM-80 / SWM-62 серии имеют стандартные Ethernet-порты. В
зависимости от типа линии связи, можно использовать UTP кабели CAT 3, 4, 5, 5e
для подключения к любому другому сетевому устройству (ПК, серверы,
коммутаторы, маршрутизаторы, или хабы). Пожалуйста, обратитесь к следующей
таблице для ознакомления с характеристиками кабелей.
Спецификации и типы кабелей:
Кабель
Тип
Макс. длина
Коннектор
10Base-T
Cat. 3, 4, 5 100 Ом
UTP 100 м
RJ-45
100Base-TX
Cat.5 100 Ом UTP
UTP 100 м
RJ-45
4.1.1. 100BASE-TX/10BASE-T. Назначение контактов
У 100BASE-TX/10BASE-T кабеля контакты 1 и 2 используются для передачи
данных, а контакты 3 и 6 для приема данных.
