SWM-80 / SWM-62 серии
Руководство по эксплуатации
Symanitron LTD.
31
BPDU для проверки текущего состояния RSTP. Введите значение от
1 до 10
Forwarding delay
time
Число секунд, которое порт ждет перед изменением своего
состояния изучения и прослушивания RSTP в состояние пересылки.
Введите значение от 4 до 30.
Max hops (1-40)
Этот параметр является дополнительной характеристикой,
указанной для RSTP. Единственное значение относится ко всем
связям STP протокола в пределах области MST (CIST и все MSTI),
для которых мост является основным в области.
Apply
Нажмите «Apply» для активации настроек

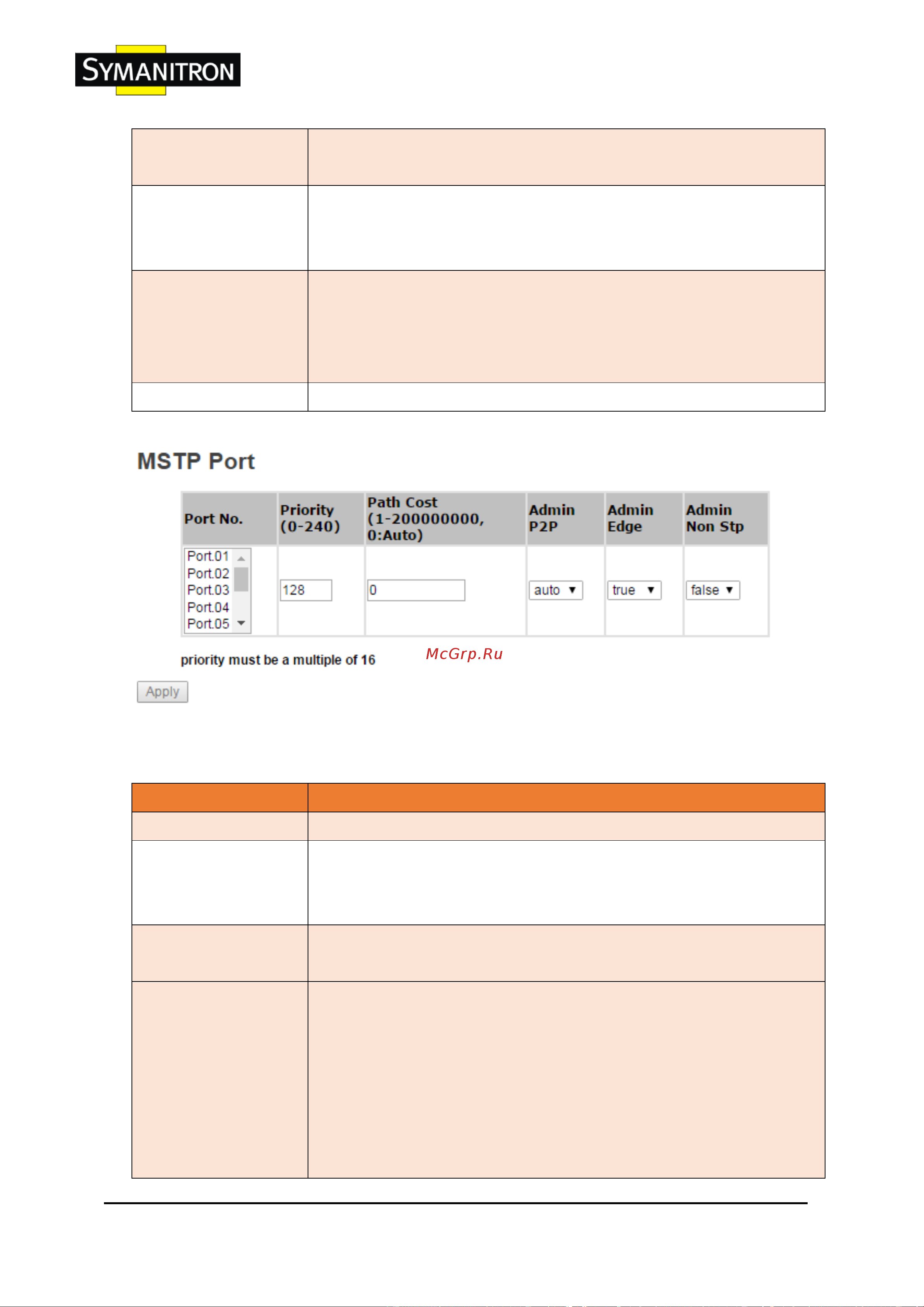

Интерфейс порта MSTP
Таблица с описанием параметров настройки порта MSTP:
Параметр
Описание
Port No.
Выберите порт, который хотите сконфигурировать
Priority (0-240)
Решите, какой порт должен быть приоритетно заблокирован в LAN.
Введите число от 0 до 240. Значение приоритета должно быть кратно
16
Path Cost
(1-200000000)
Стоимость пути к другому мосту от данного передающего моста для
указанного порта. Введите число от 1 до 200000000.
Admin P2P
Некоторые состояния быстрой пересылки, доступные в рамках
RSTP, зависят от того, подключен ли порт только к другому мосту
(т.е. обслуживается сегментом точка-точка LAN), или он может быть
подключен к двум или более мостов (т.е. обслуживается общим
средним сегментом LAN). Это позволяет администратору управлять
статусом Р2Р. Значение «True» означает, что Р2Р включен. Значение
«False» означает, что Р2Р включен.
