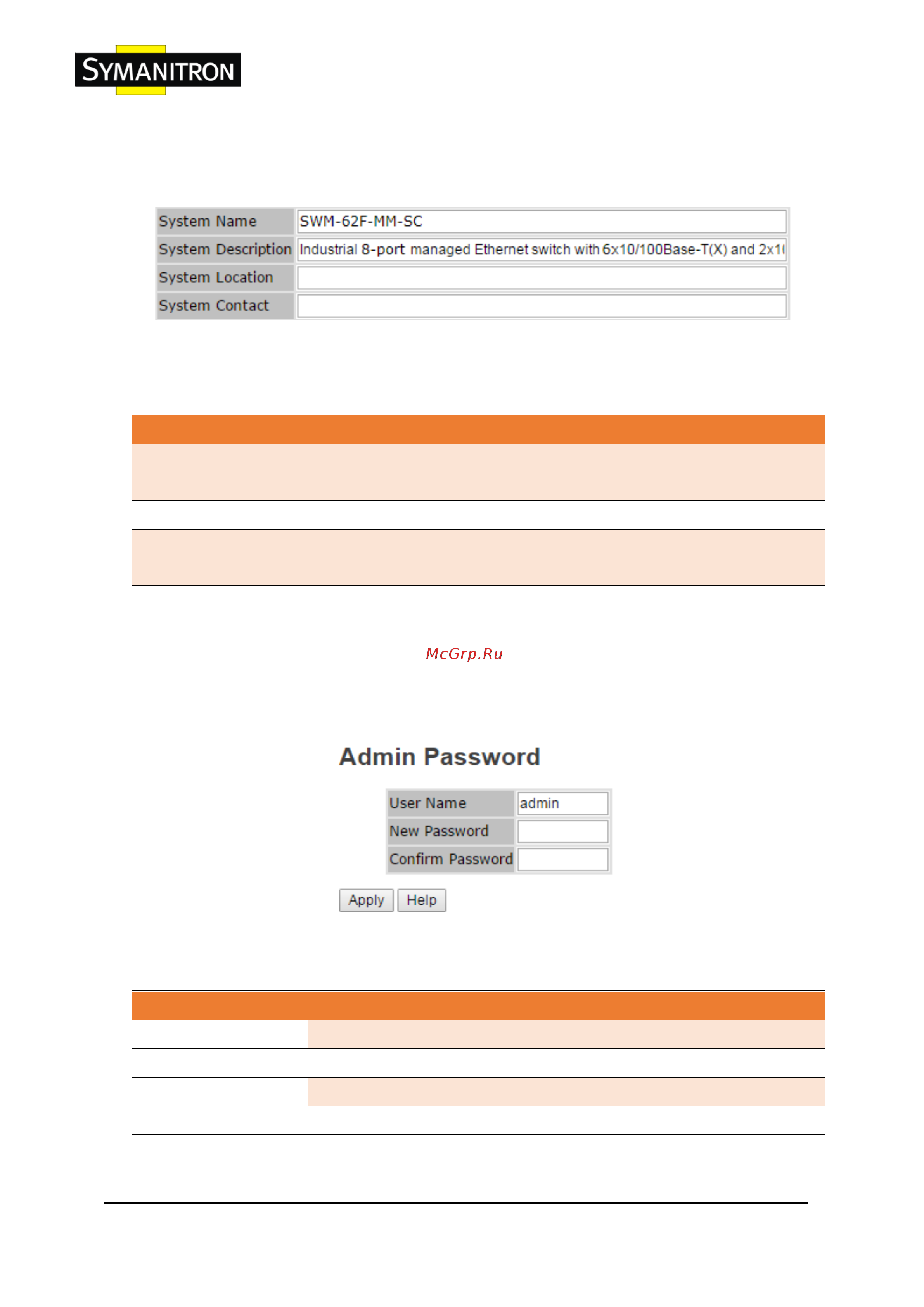

SWM-80 / SWM-62 серии
Руководство по эксплуатации
Symanitron LTD.
18
5.1.4. Стандартные настройки
5.1.4.1. Настройки коммутатора
Интерфейс настроек коммутатора
Таблица с описанием параметров настроек коммутатора:
Параметр
Описание
System Name
Назначьте имя коммутатора. Максимальная длина составляет 64
байта
System Description
Показывает описание коммутатора
System Location
Назначьте физическое местоположение коммутатора. Максимальная
длина составляет 64 байта
System Contact
Введите контактные данные человека или организации
5.1.4.2. Пароль администратора
Выберите логин и пароль для управления проблемами безопасности c помощью
Web-интерфейса.
Интерфейс пароля администратора
Таблица с описанием команд при изменении имени пользователя и пароля:
Параметр
Описание
User Name
Выберите новое имя пользователя (по умолчанию «admin»)
New Password
Выберите новый пароль (по умолчанию «admin»)
Confirm Password
Повторите новый пароль
Apply
Нажмите «Apply» для активации конфигурации
