SWM-80 / SWM-62 серии
Руководство по эксплуатации
Symanitron LTD.
30

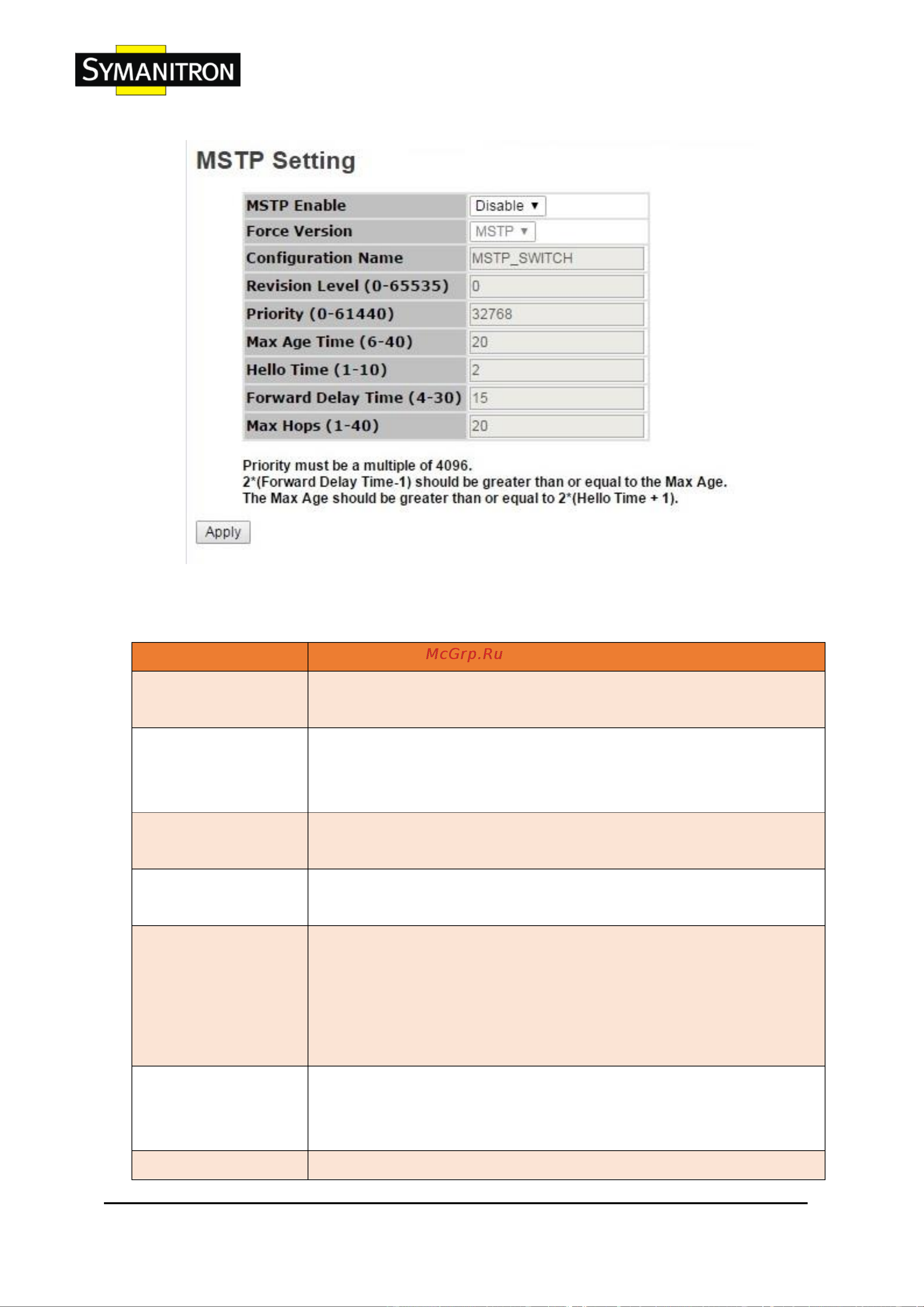

Интерфейс настроек MSTP
Таблица с описанием параметров настройки MSTP:
Параметр
Описание
MSTP Enable
Вы должны включить или отключить функцию MSTP перед
настройкой соответствующих параметров.
Force Version
Параметр Force Version может быть использован для того, чтобы
заставить VLAN Bridge, поддерживающий RSTP, работать в
STP-совместимом режиме.
Configuration Name
Одинаковые области MST должны иметь одинаковое имя
конфигурации MST
Revision Level
(0-65535)
Одинаковые области MST должны иметь одинаковые уровни
проверки
Priority (0-61440)
Значение, используемое для идентификации основного моста. Мост
с наименьшим значением имеет наивысший приоритет, и выбран в
качестве основного. При изменении значения необходимо
перезагрузить коммутатор. Значение должно быть кратно 4096 в
соответствии со стандартным правилом протокола.
Max age time (6-40)
Количество секунд, которое мост ожидает без приема сообщений
конфигурации STP, прежде чем начать попытку реконфигурации.
Введите значение от 6 до 40.
Hello time
Время, которое коммутатор контролирует отправленный пакет
