SWM-80 / SWM-62 серии
Руководство по эксплуатации
Symanitron LTD.
34

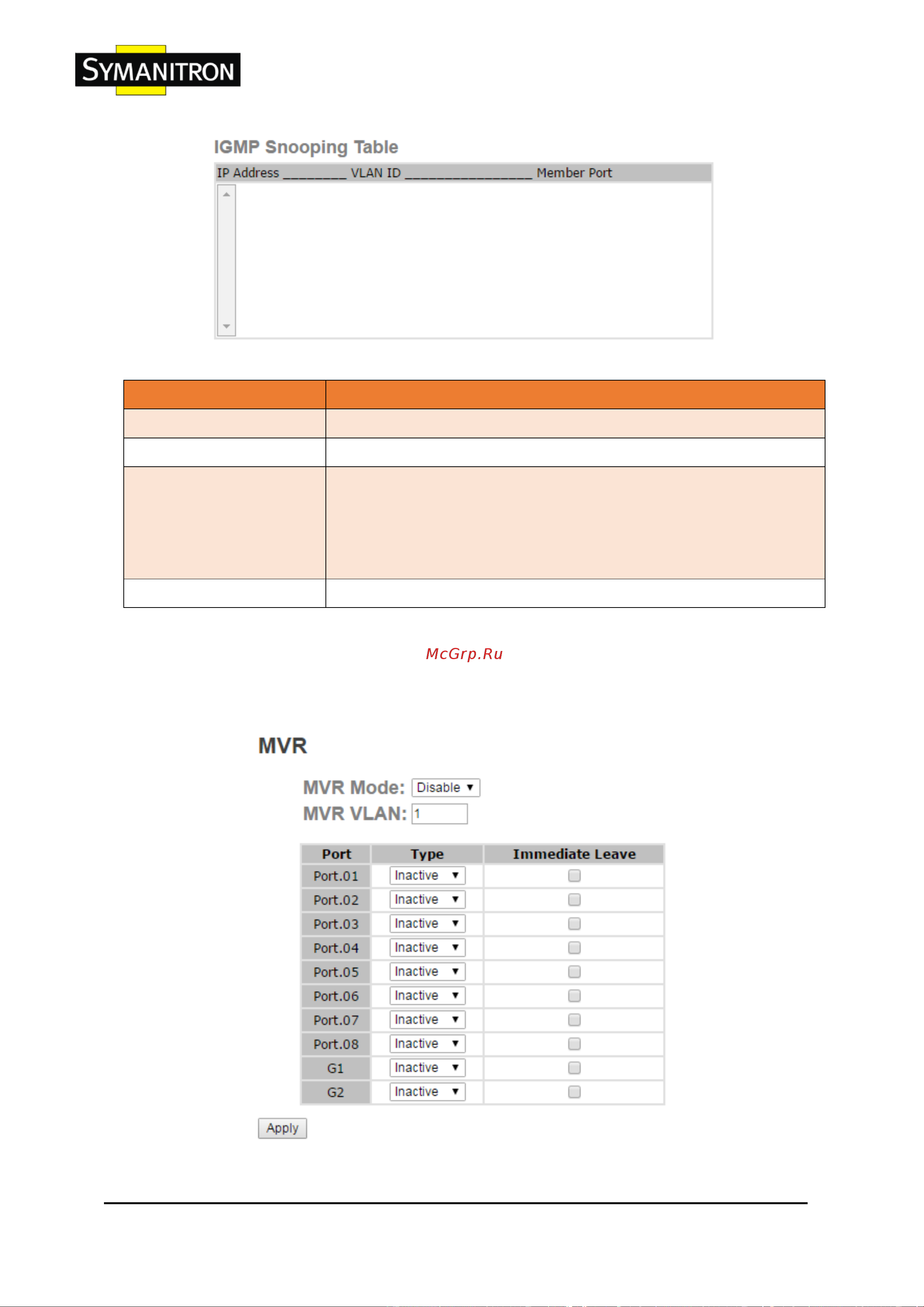

Таблица с описанием параметров настройки IGMP Snooping:
Параметр
Описание
IGMP Snooping Table
Показывает текущий список групповой рассылки IP
IGMP Snooping
Включение/отключение IGMP Snooping
IGMP Query Mode
Определяет, будет ли коммутатор IGMP-интервьюером или нет. В
приложении IGMP может существовать только один
IGMP-интервьюер. Режим "Авто" означает, что интервьюер
является обладателем самого низкого IP-адреса.
Apply
Нажмите «Apply» для активации настроек
5.1.6.2. MVR
Функция MVR позволяет различным пользователям VLAN получать пакеты
групповой рассылки VLAN в режиме MVR.
Интерфейс настройки MVR
