SWM-80 / SWM-62 серии
Руководство по эксплуатации
Symanitron LTD.
56

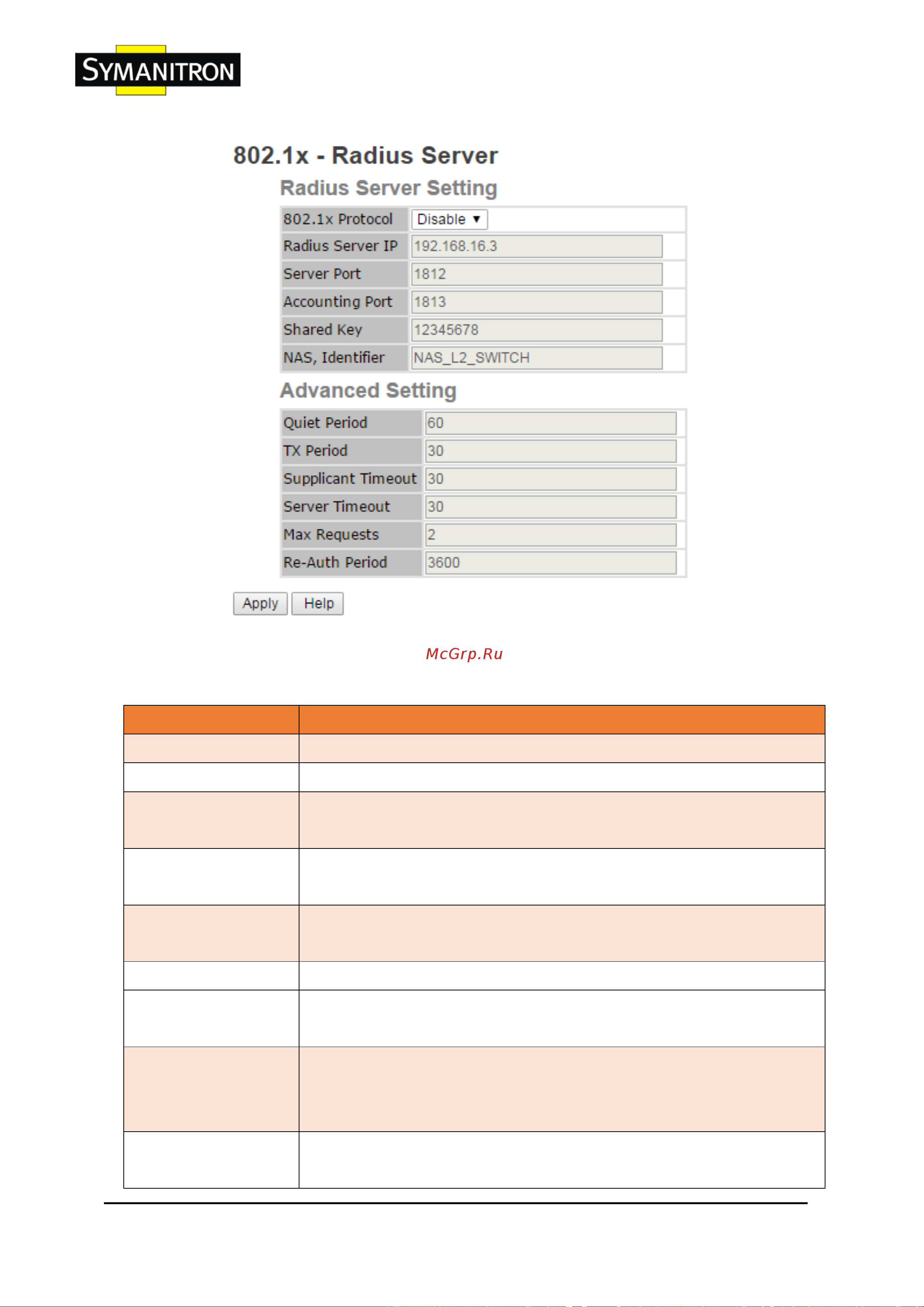

Интерфейс Радиус-сервера 802.1x
Таблица с описанием параметров настроек Радиус-сервера:
Параметр
Описание
802.1x Portocol
Включение или отключение функций Радиус-сервера
Radius Server IP
IP-адрес сервера аутентификации
Server port
Установите номер UDP-порта, используемого сервером для
аутентификации
Account port
Установите порт назначения UDP для учета запросов к указанному
Радиус-серверу
Shared Key
Ключ, передаваемый между коммутатором и сервером
аутентификации
NAS, Identifier
Строка, используемая для идентификации данного коммутатора
Quiet Period
Установите временной интервал между неудачной попыткой
аутентификации и началом новой попытки аутентификации
Tx Period
Установите время, которое коммутатор может ждать ответа на запрос
/ удостоверение личности кадра EAP от клиента перед отправкой
запроса.
Supplicant Timeout
Установите период времени, в течение которого коммутатор ждет
ответа опрашиваемого на запрос EAP.
