SWM-80 / SWM-62 серии
Руководство по эксплуатации
Symanitron LTD.
19
5.1.4.3. Настройки IP
Вы можете сконфигурировать настройки IP и DHCP-клиента в разделе настроек IP.

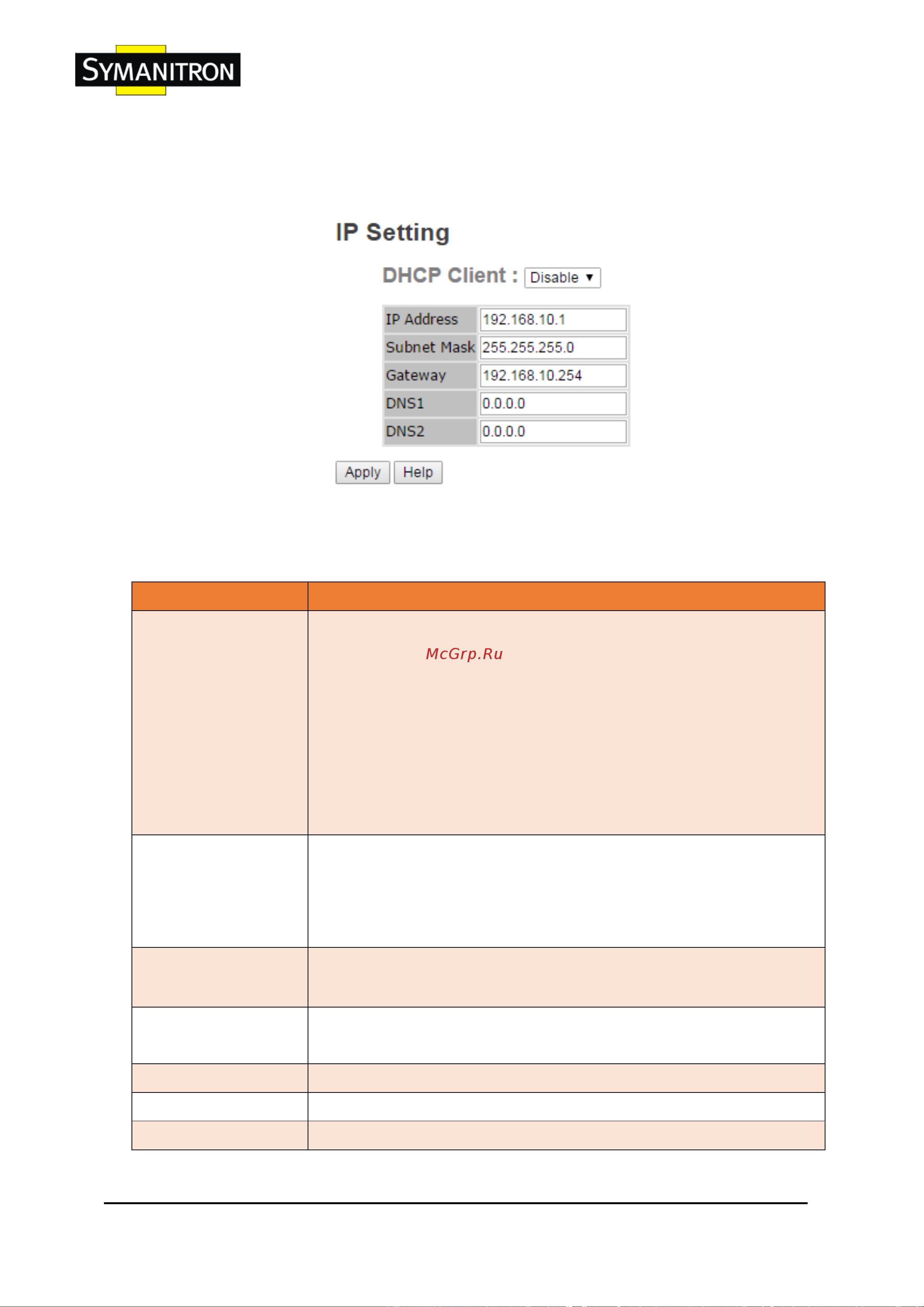

Интерфейс настроек IP
Таблица с описанием команд при назначении и изменении настроек IP:
Параметр
Описание
DHCP-клиент
Служит для включения или отключения функции DHCP клиента.
Когда функция DHCP клиента включена, коммутатору будет
присвоен IP-адрес с сервера сети DHCP. IP-адрес по умолчанию
будет заменен на IP-адрес, назначенный сервером сети DHCP. После
нажатия кнопки "Применить", в диалоговом окне отобразится
всплывающее уведомление о том, когда DHCP клиент включен.
Текущий IP будет потерян, и вы должны будете найти новый
IP-адрес на сервере DHCP
IP Address
Назначьте IP-адрес, который используется в сети. Если функция
DHCP-клиента включена, то вам не нужно будет назначать IP-адрес.
Сетевой сервер DHCP присвоит IP-адрес коммутатору, и он будет
отображаться в этой колонке. IP-адрес по умолчанию 192.168.10.1
Subnet Mask
Назначьте маску подсети для IP-адреса. Если функция
DHCP-клиента активна, вам не нужно назначать маску подсети.
Gateway
Назначьте сетевой шлюз для коммутатора. Шлюз по умолчанию
192.168.10.254
DNS1
Назначьте основной DNS IP-адрес
DNS2
Назначьте дополнительный DNS IP-адрес
Apply
Нажмите «Apply» для активации конфигурации
